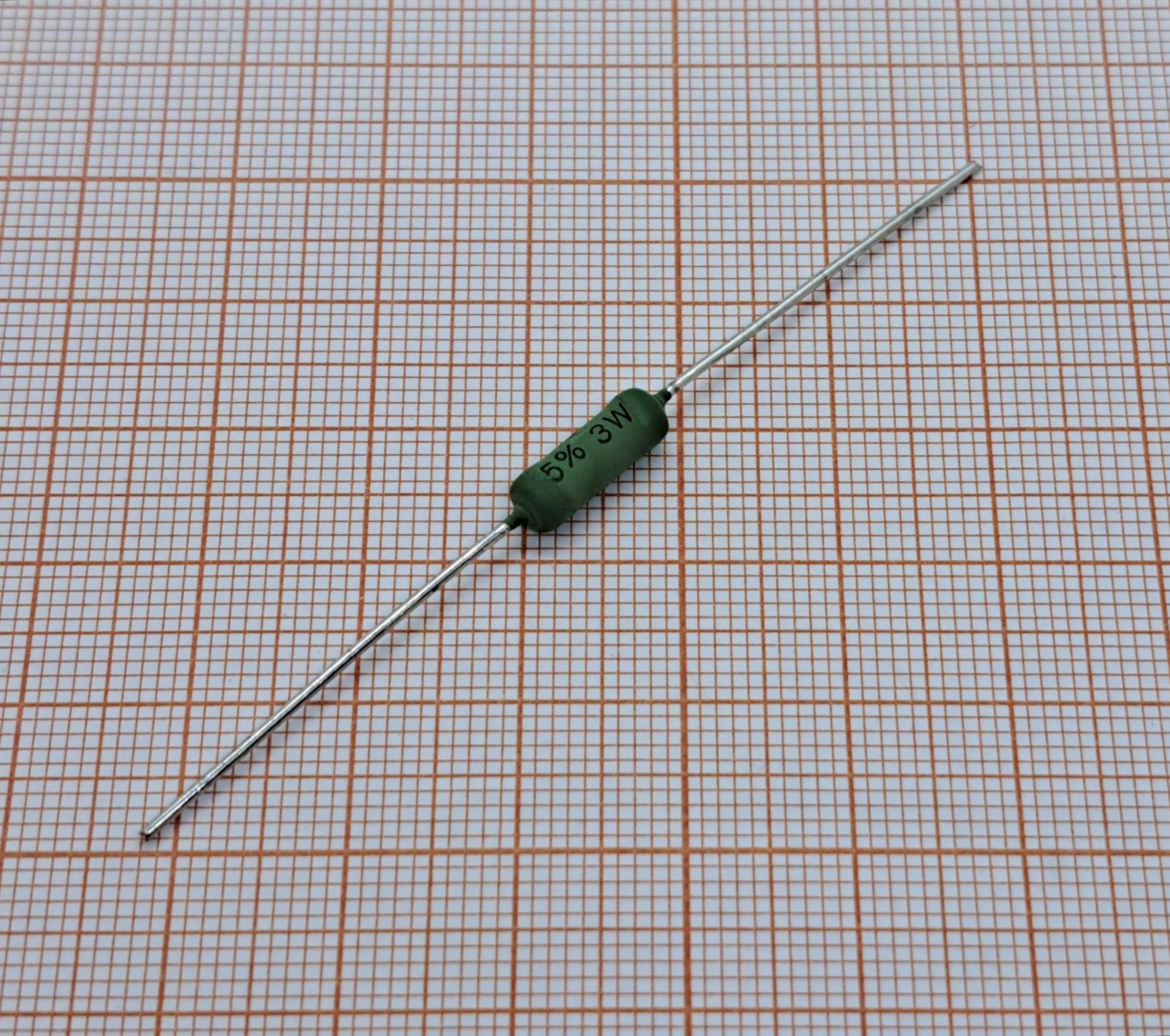

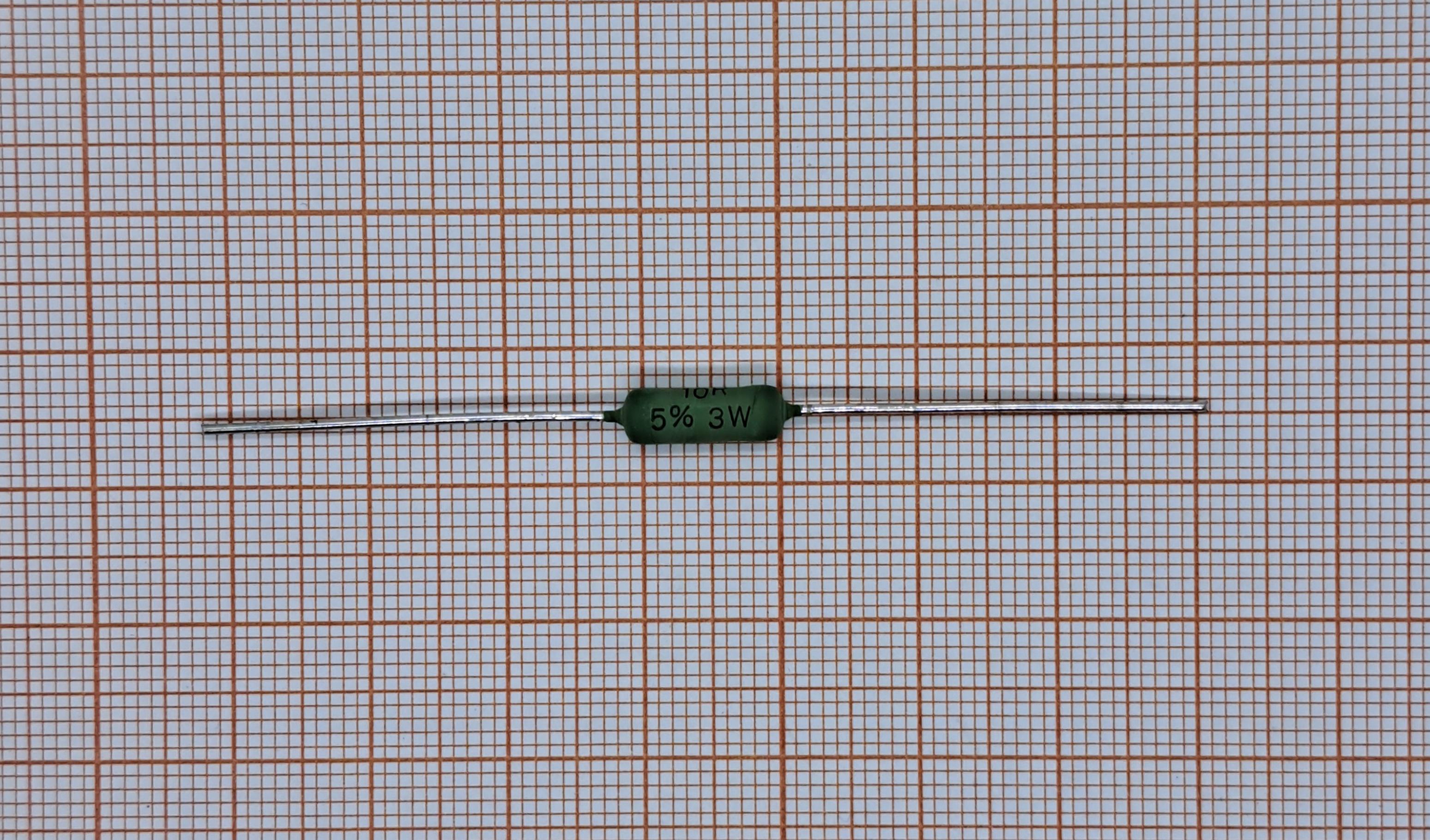

AC03000001009JAC00 — это проволочный резистор производства Vishay (Vishay Intertechnology Inc.). Он предназначен для использования в электронных устройствах и схемах, где требуется стабильное сопротивление при относительно высоких мощностях.
Основные характеристики:
1. Номинальное сопротивление: 10 Ом.
2. Допуск: ±5%.
3. Номинальная мощность: 3 Вт.
4. Тип обмотки: цементированная проволочная обмотка.
5. Покрытие: огнестойкое.
6. Температурный коэффициент сопротивления: от −80 ppm/°C до −10 ppm/°C.
7. Диапазон рабочих температур: от −50 °C до +250 °C.
8. Тип корпуса: аксиальный (осевой).
Размеры корпуса: диаметр — 4,8 мм, длина — 13 мм.
9. Диаметр выводов: 0,8 мм.
Особенности:
- огнестойкое покрытие;
- высокая импульсная стойкость;
- широкий диапазон рабочих температур;
- простота монтажа (сквозной монтаж).
Принцип работы.
Резистор состоит из основания (корпуса) и резистивного элемента — проволоки из материала с высоким удельным сопротивлением. Проволока намотана на керамическое основание, а выводы резистора закреплены на концах этой обмотки.
Когда электрический ток проходит через резистивный элемент, возникает сопротивление, которое определяется длиной проволоки, её сечением и материалом. Согласно закону Ома, сила тока (I) прямо пропорциональна напряжению (U) и обратно пропорциональна сопротивлению (R): I = U / R. Таким образом, резистор ограничивает ток в цепи, создавая определённое сопротивление.
Области применения:
1. Ограничение тока в цепях.
2. Создание делителей напряжения.
3. Нагрузочные элементы.
4. Источники питания.
5. Различные электронные схемы (аудио, видео, бытовая техника).
6. Промышленные контроллеры.
7. Автомобильная электроника.
