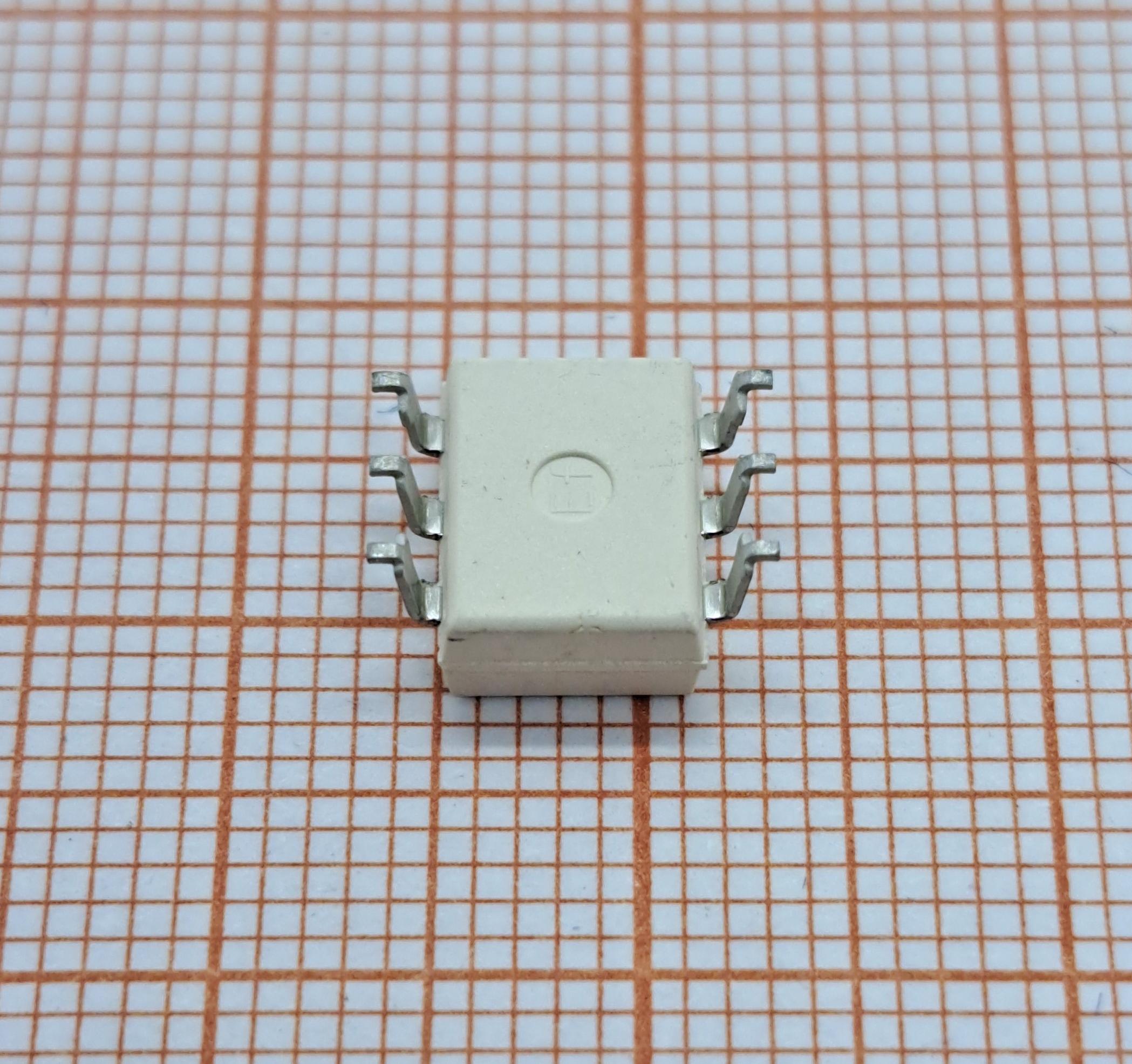

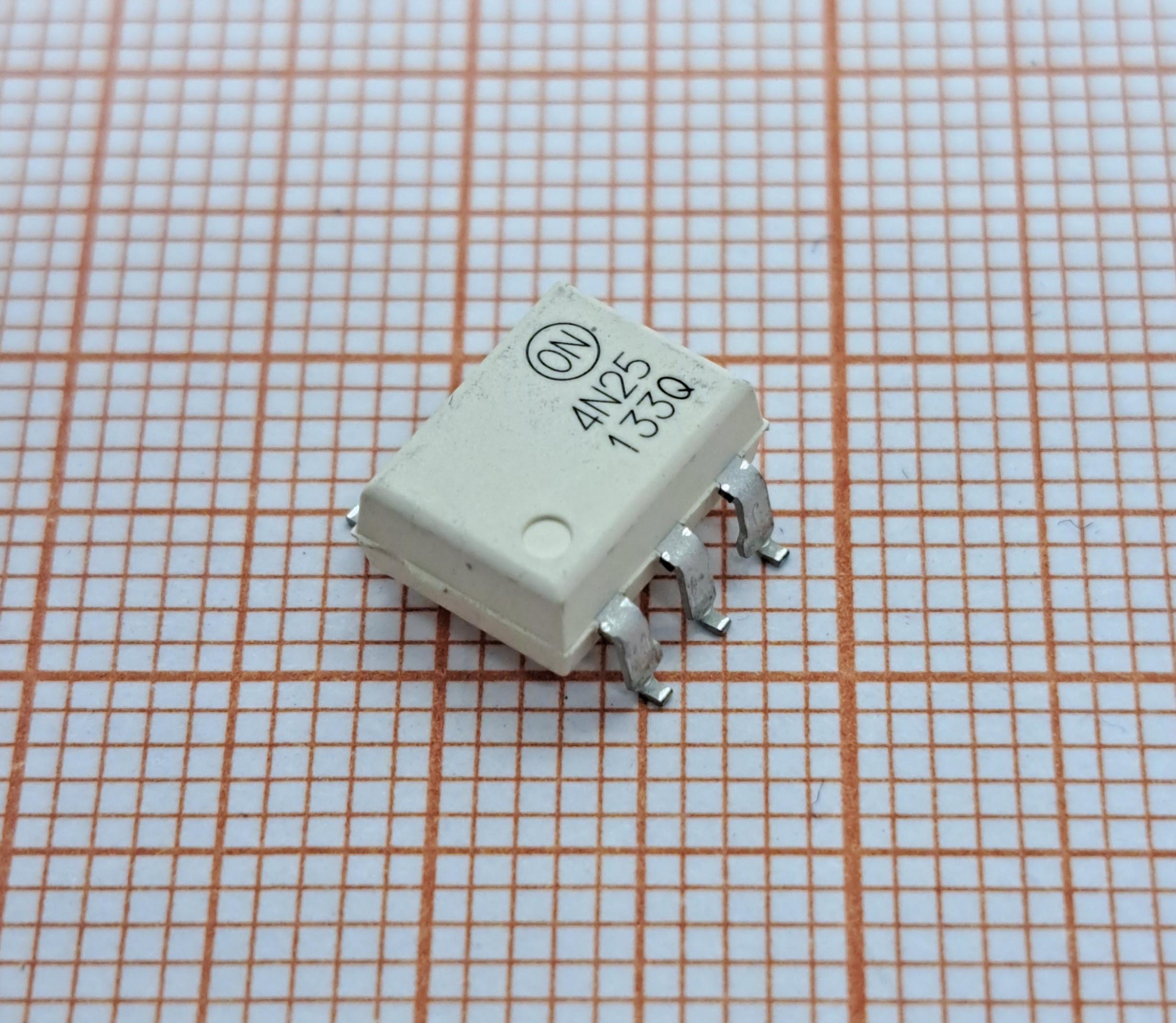

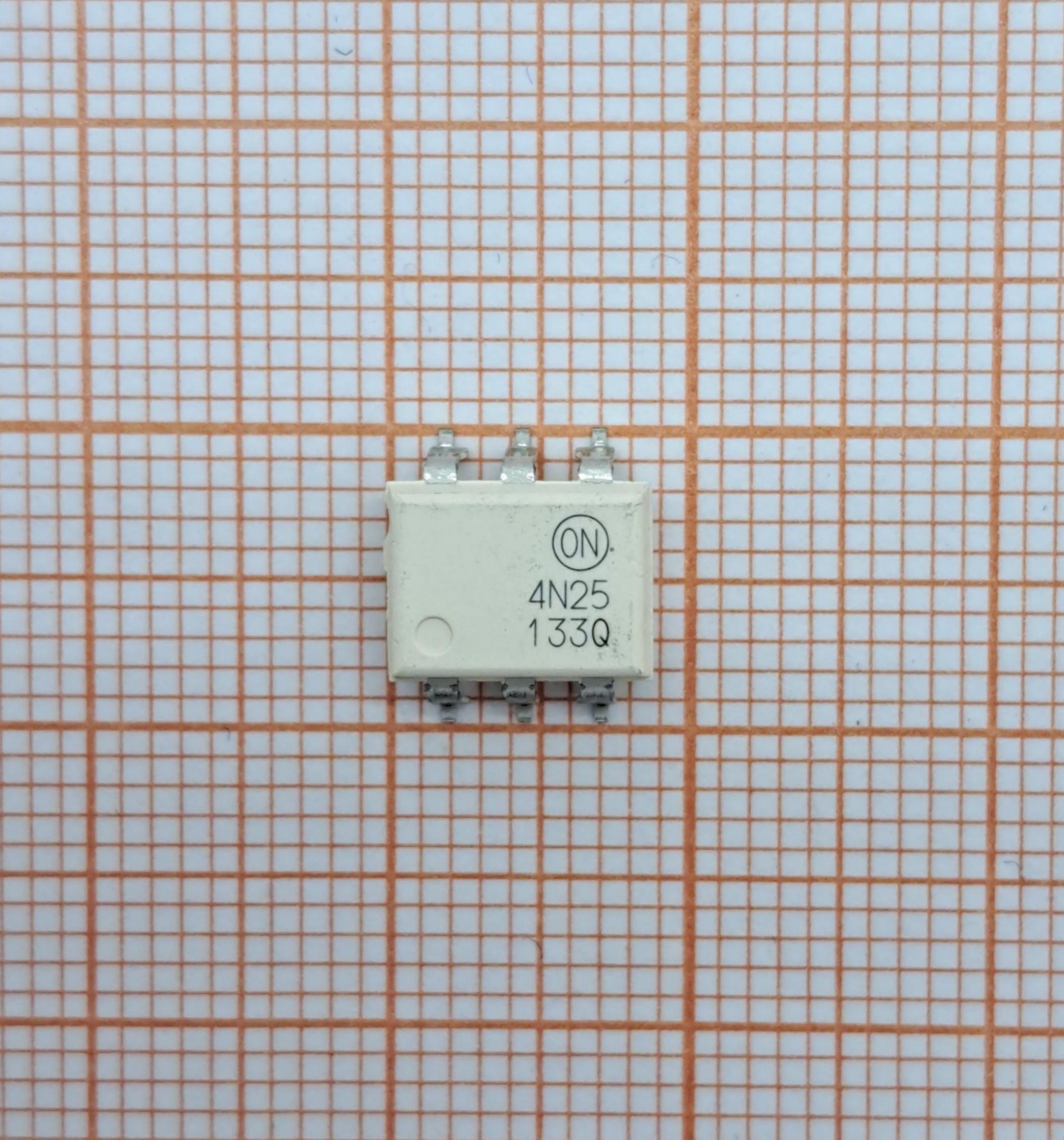

4N25SM — это оптопара с транзисторным выходом производства ON Semiconductor (ранее — Fairchild Semiconductor). Она предназначена для создания изолированных электронных цепей, предотвращающих протекание тока между различными схемами или подсистемами.
Основные характеристики:
1. Количество каналов - 1.
2. Тип входа - DC.
3. Тип выходного сигнала: транзистор с базой (NPN-фототранзистор).
4. Изоляционное напряжение: 4170 Vrms (эффективное значение), пиковое значение — 7,5 кВ.
5. Максимальное напряжение коллектор-эмиттер 30 В.
6. Максимальный прямой ток 60 мА.
7. Коэффициент усиления по току (CTR): минимум 20% при токе 10 мА.
8. Время включения/выключения: номинально 2 мкс каждое.
9. Прямое напряжение 1,18 В.
10. Рабочая температура: от −55 °C до +100 °C.
11. Мощность рассеивания 270 мВт.
Особенности:
- высокая изоляция и устойчивость к высоким напряжениям;
- простота установки благодаря SMD-корпусу;
- долгий срок службы;
- низкая максимальная частота работы (около 1 кГц).
Применение:
1. Изоляционные цепи преобразователей питания.
2. Автоматические системы управления.
3. Инверторы и преобразователи частоты.
4. Системы защиты от перенапряжений.
