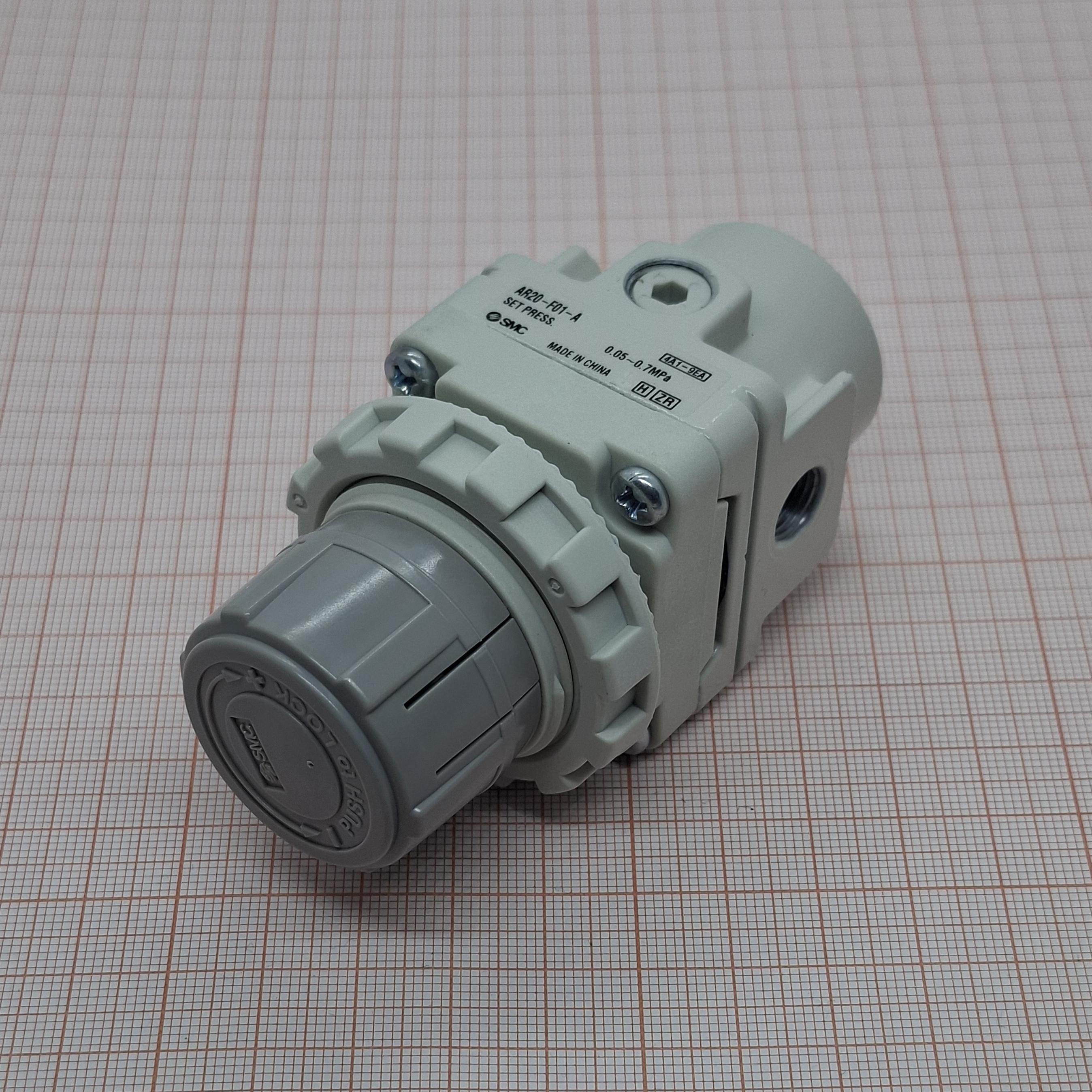

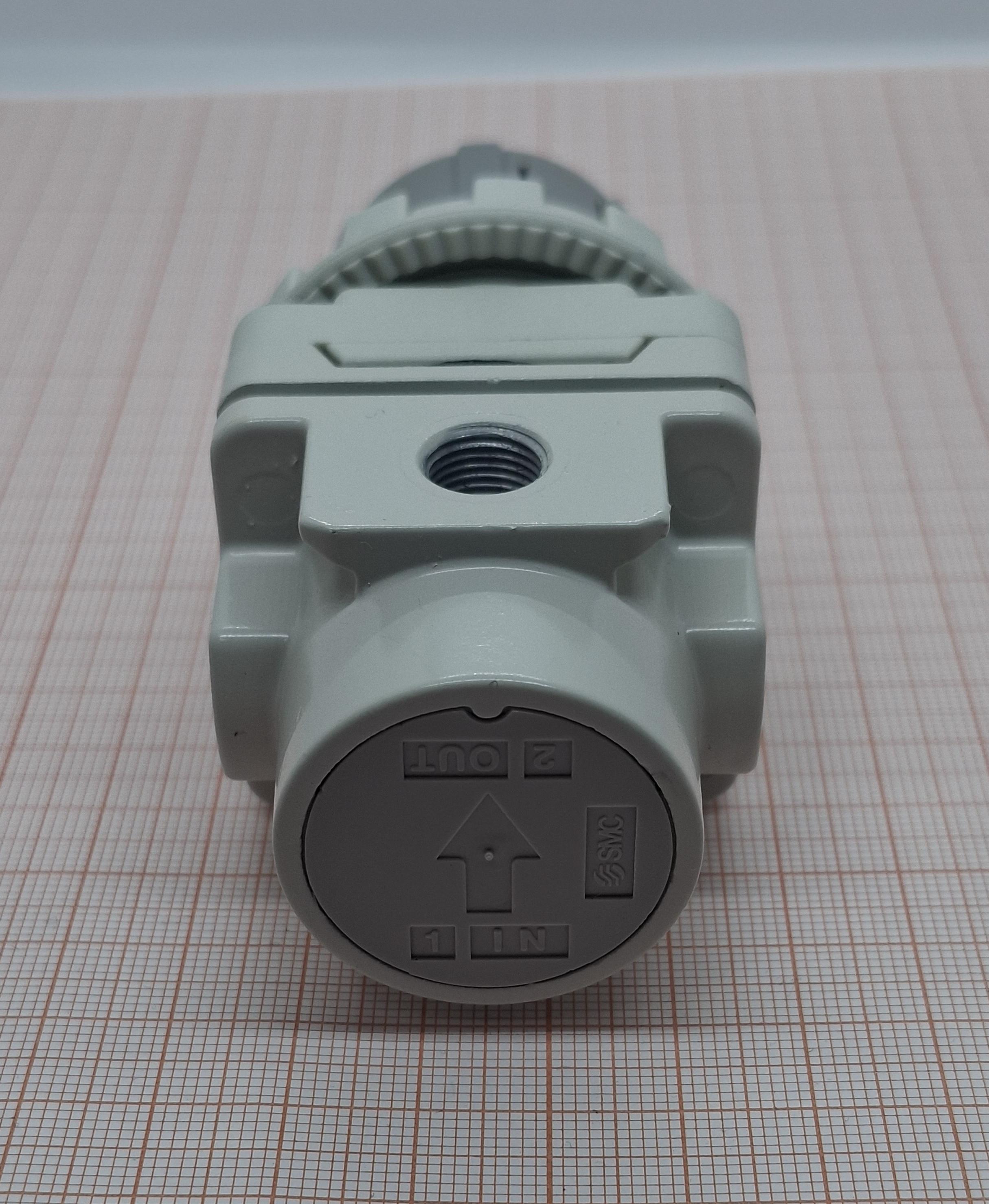

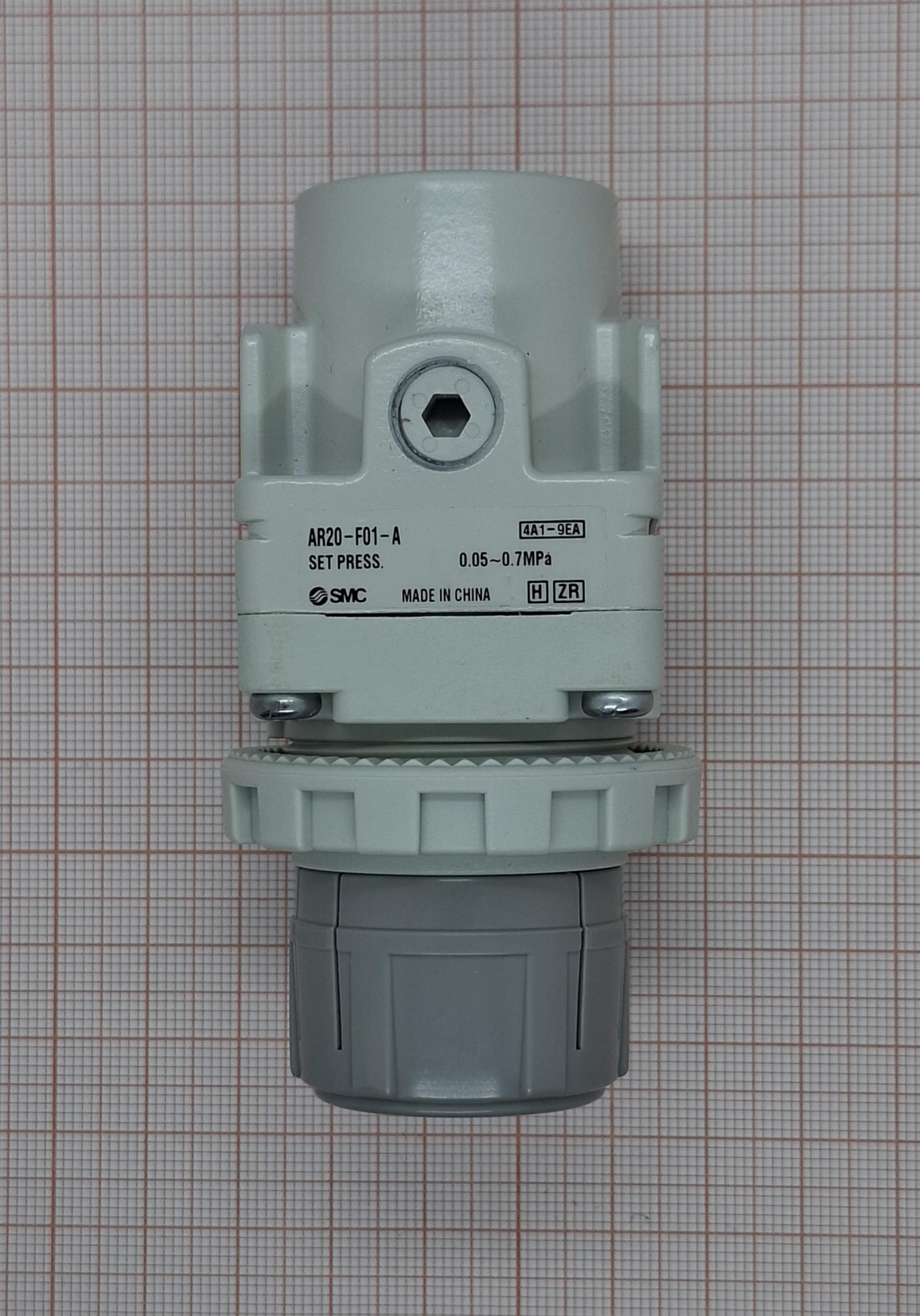

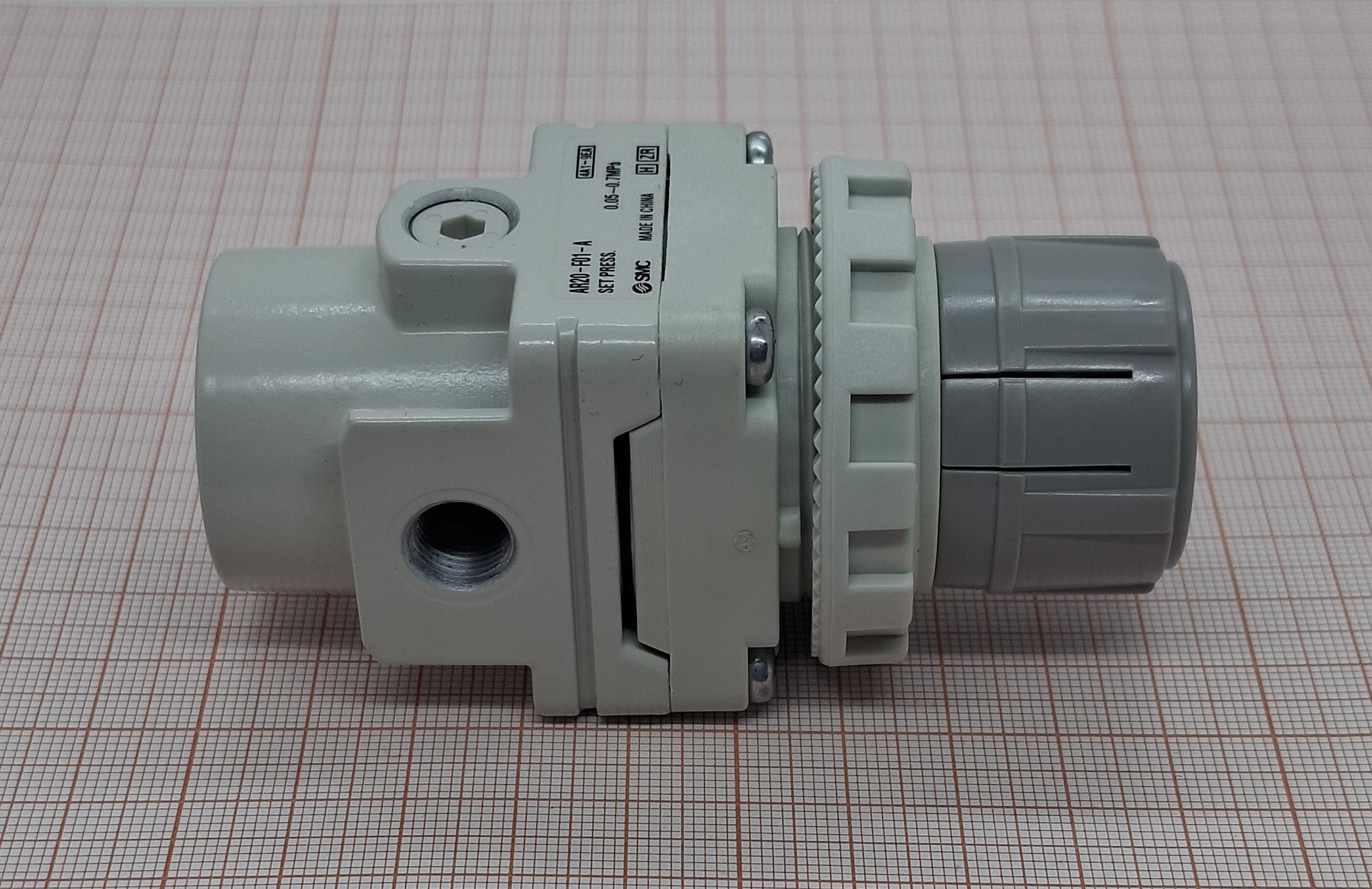

Редуктор (регулятор) давления сжатого воздуха SMC AR20-F01H-A.
Это устройство подготовки сжатого воздуха японской компании SMC — одного из мировых лидеров в пневматике. Регулятор понижает давление сжатого воздуха, поступающего от компрессора, и поддерживает его на заданном уровне независимо от колебаний на входе и изменений расхода.
Редуктор давления (он же регулятор давления) — это пневматический прибор, который снижает высокое давление воздуха на входе до требуемого значения на выходе и удерживает его стабильным. Компрессор обычно выдает 8–10 бар, но пневмоцилиндрам, клапанам и инструментам нужны разные давления — от 1 до 7 бар. Регулятор решает эту задачу.

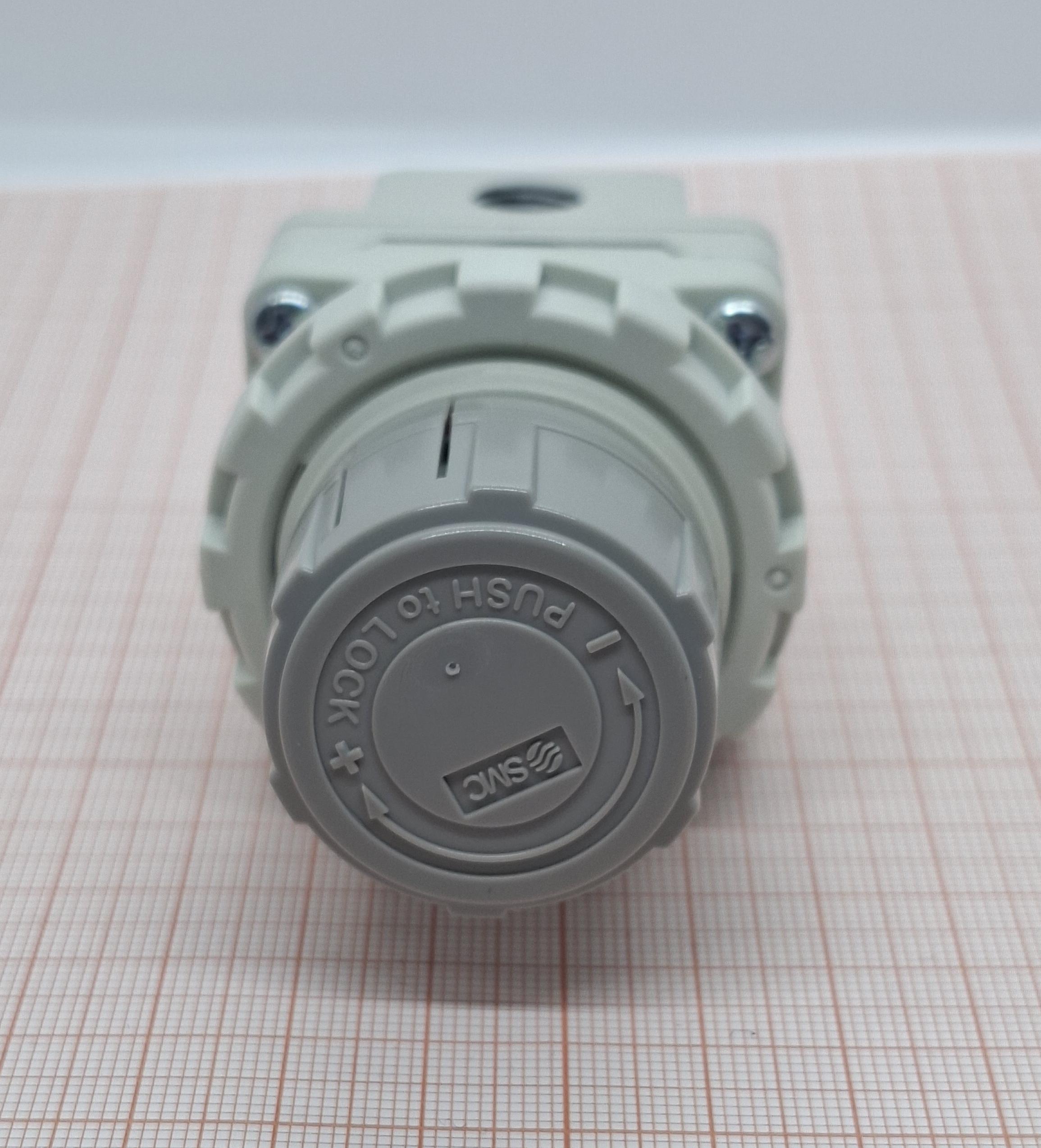

Принцип работы — пружинно-мембранный. При повороте регулировочной рукоятки изменяется усилие нажимной пружины, которая давит на мембрану. Мембрана через шток управляет положением седла клапана: если давление на выходе падает — клапан открывается и пропускает больше воздуха; если растёт — клапан прикрывается. Таким образом выходное давление постоянно балансируется вокруг заданного значения.
Технические характеристики:
1. Рабочая среда: сжатый воздух.
2. Максимальное рабочее давление: 10 бар (1,0 МПа).
3. Диапазон регулирования давления: 0,5–7 бар (0,05–0,7 МПа).
4. Пропускная способность: 920 л/мин.
5. Присоединительная резьба: G 1/8", внутренняя.
6. Температурный диапазон: от −5 до +60 °C.
Примеры применения.
1. Промышленная автоматизация — питание пневмоцилиндров. На сборочной линии входное давление от магистрали — 8 бар. Пневмоцилиндрам требуется стабильное 5 бар для корректного хода. Регулятор AR20-F01H-A устанавливается после фильтра-влагоотделителя и перед распределителем, снижает давление до 5 бар и удерживает его при переменном расходе.
2. Разные давления для прямого и обратного хода цилиндра. В каталоге SMC приводится пример: для выдвижения штока нужно 0,4 МПа, а для втягивания — 0,2 МПа. Регулятор устанавливается на линии обратного хода и настраивается на меньшее давление, что снижает ударные нагрузки при возврате.
3. Питание пневмоинструмента. Гайковёрты, дрели и другие пневмоинструменты обычно рассчитаны на 6 бар. Если компрессор выдаёт 10 бар, регулятор понижает давление до рабочего значения и компенсирует пульсации при включении/выключении инструмента.
4. Лабораторные и КИПиА-установки. Контрольно-измерительные приборы и испытательные стенды часто требуют низкого и стабильного давления (1–2 бар). AR20-F01H-A с диапазоном от 0,5 бар подходит для тонкой настройки в нижней части диапазона.
5. Подготовка воздуха перед чувствительным оборудованием. После регулятора устанавливается манометр для визуального контроля. При скачках входного давления мембрана компенсирует перепад, и оборудование работает без сбоев.
