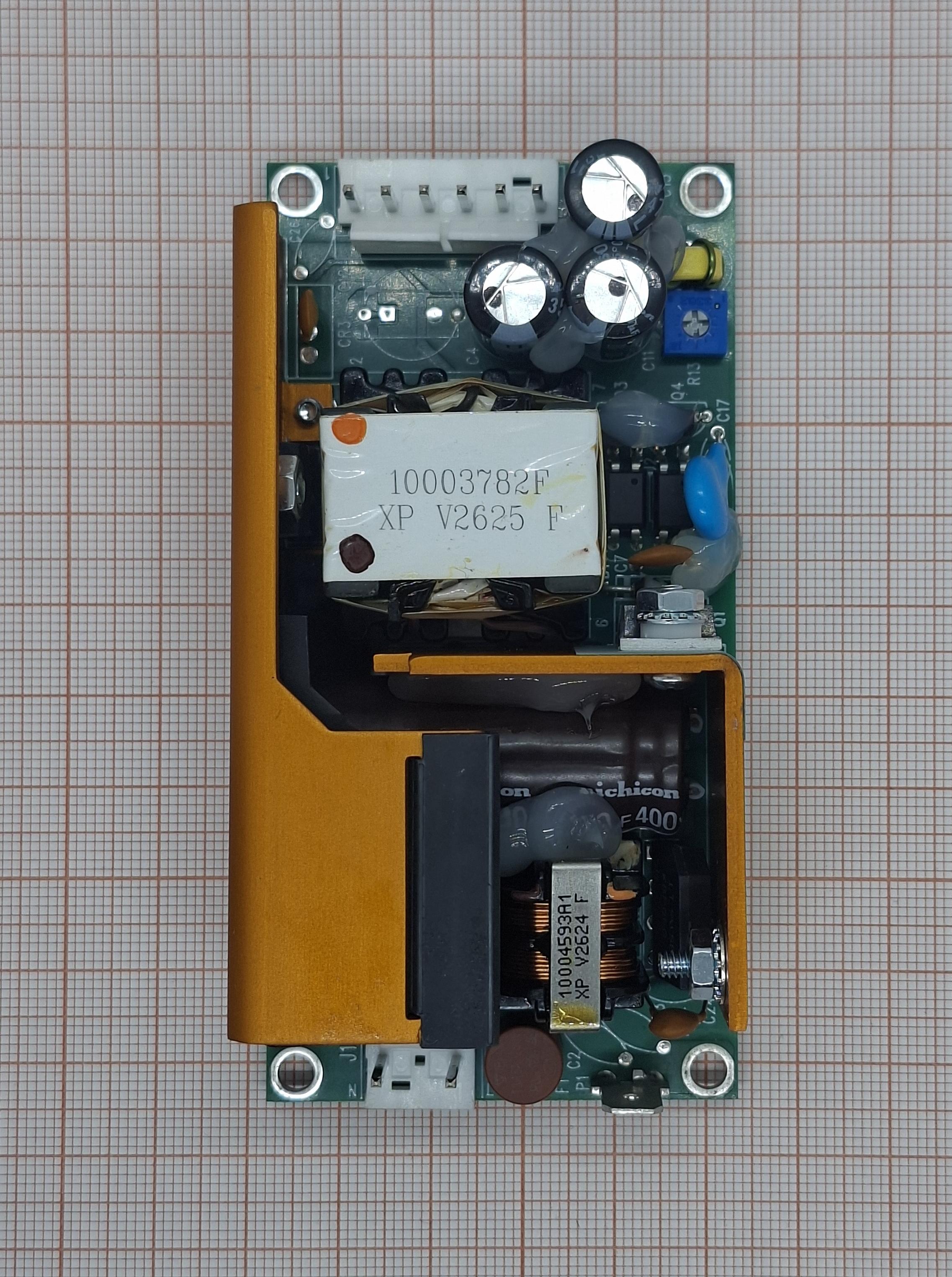

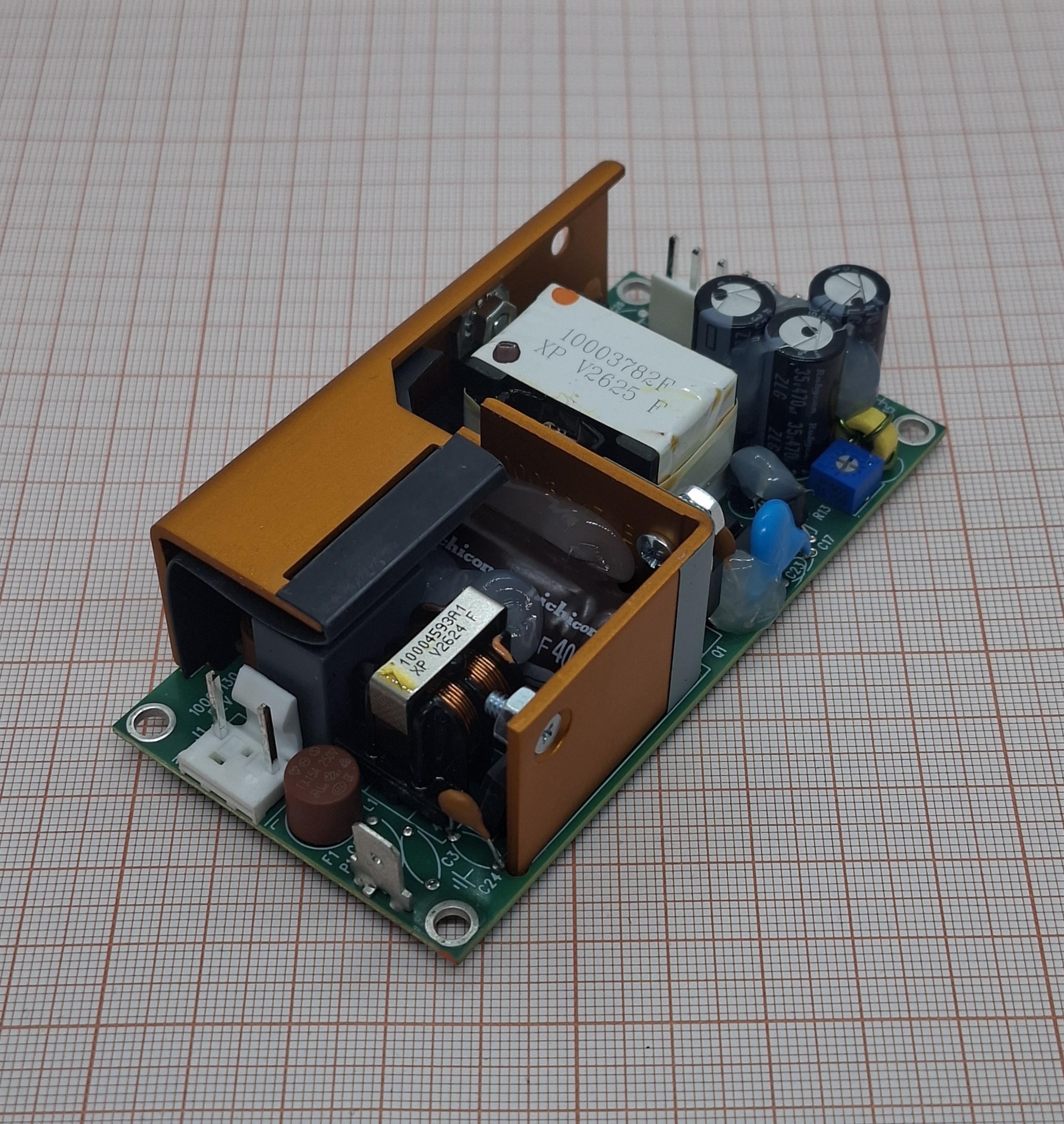

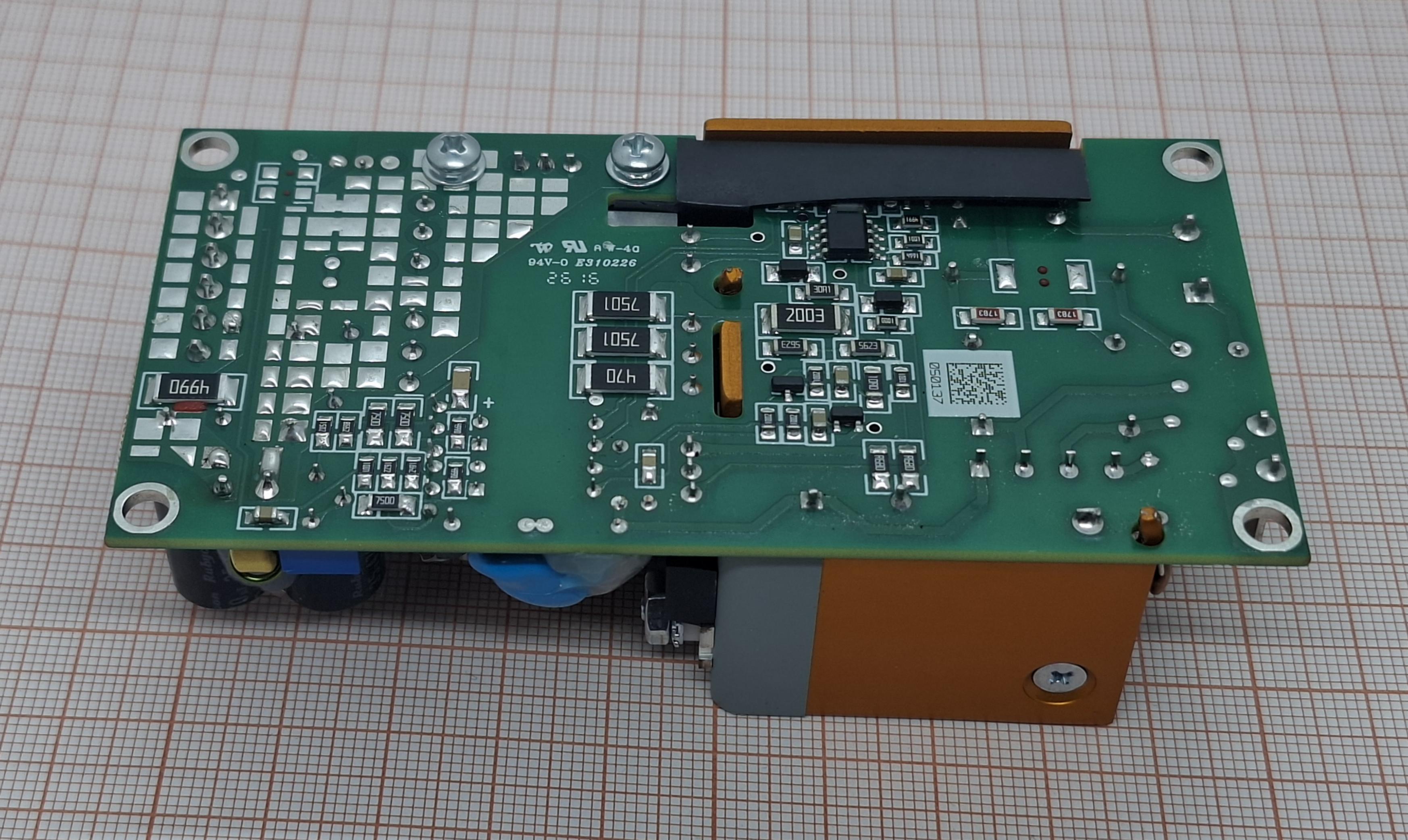

ECM60US15 - это AC/DC импульсный источник питания открытого типа (open frame) мощностью 60 Вт, выпускаемый компанией XP Power (США/Великобритания). Серия ECM60 разработана специально для промышленного и медицинского применения, имеет соответствующие сертификаты и отличается компактными размерами при высокой плотности мощности.
Импульсный блок питания (Switching Power Supply / SMPS) — источник питания, в котором преобразование напряжения происходит на высокой частоте (десятки–сотни кГц) с помощью широтно-импульсной модуляции (ШИМ). В отличие от линейных источников, где «лишнее» напряжение рассеивается в тепло на транзисторах, импульсные источники коммутируют энергию через дроссели и конденсаторы. Результат — высокий КПД (80–95% против 40–50% у линейных), меньшие габариты и вес, но более сложная схемотехника и наличие высокочастотных помех.
Технические характеристики:
1.Выходная мощность: 60 Вт.
2. Выходное напряжение: 15 В DC.
3. Выходной ток (макс.): 4 А.
4. Входное напряжение: 90–264 В AC/120–370 В DC.
5. Рабочая температура: 0 °C до +70 °C.
6. Габариты: 101,6 × 50,8 × 30,5 мм.
7. Вес: 150 г.
Примеры применения.
1. Медицинское оборудование (основное назначение). Аппараты УЗИ, мониторинг пациентов, инфузионные насосы, лабораторные анализаторы — везде, где напряжение питания электронной части нужно получить от сети, а безопасность пациента критична. Низкий ток утечки (< 125 мкА) и изоляция 4 кВ соответствуют требованиям стандарта IEC 60601-1 для медицинского оборудования. На выходе 15 В DC при токе до 4 А можно питать как цифровую электронику (через понижающий DC/DC-преобразователь), так и аналоговые сенсорные узлы с малошумящим питанием.
2. Промышленная автоматизация и контроль. Контроллеры, ПЛК, панели оператора, модули ввода-вывода. Напряжение 15 В удобно для питания промышленных контроллеров, у которых встроенный регулятор ожидает входное напряжение в диапазоне 12–24 В. Блок устанавливается внутри шкафа управления на DIN-рейку или монтажную пластину, охлаждается естественной конвекцией — нет риска загрязнения вентилятором и нет шума в помещении.
3. Телекоммуникации и сетевое оборудование. Источники питания для резервных каналов связи, малых базовых станций, оптических модулей. Универсальный вход 90–264 В AC означает, что блок работает в любой стране без переключения — от 110 В (США, Япония) до 230 В (Европа, Россия). Допускается и питание от постоянного тока 120–370 В DC, что полезно для систем с аккумуляторным резервированием.
4. Измерительные приборы и испытательные стенды. Лабораторные блоки, калибраторы, генераторы сигналов — устройства, требующие стабилизированного низковольтного питания с минимальными пульсациями. Открытое исполнение позволяет интегрировать блок прямо в корпус прибора, а регулируемый выход подстраивает напряжение под конкретную нагрузку.
5. Устройства с автономным питанием от DC-шины. Если в системе есть промежуточная DC-шина (например, 270 В DC от бортовой сети авиационного оборудования или тяговой батареи), ECM60US15 может работать напрямую от неё — диапазон 120–370 В DC покрывает большинство таких применений.
