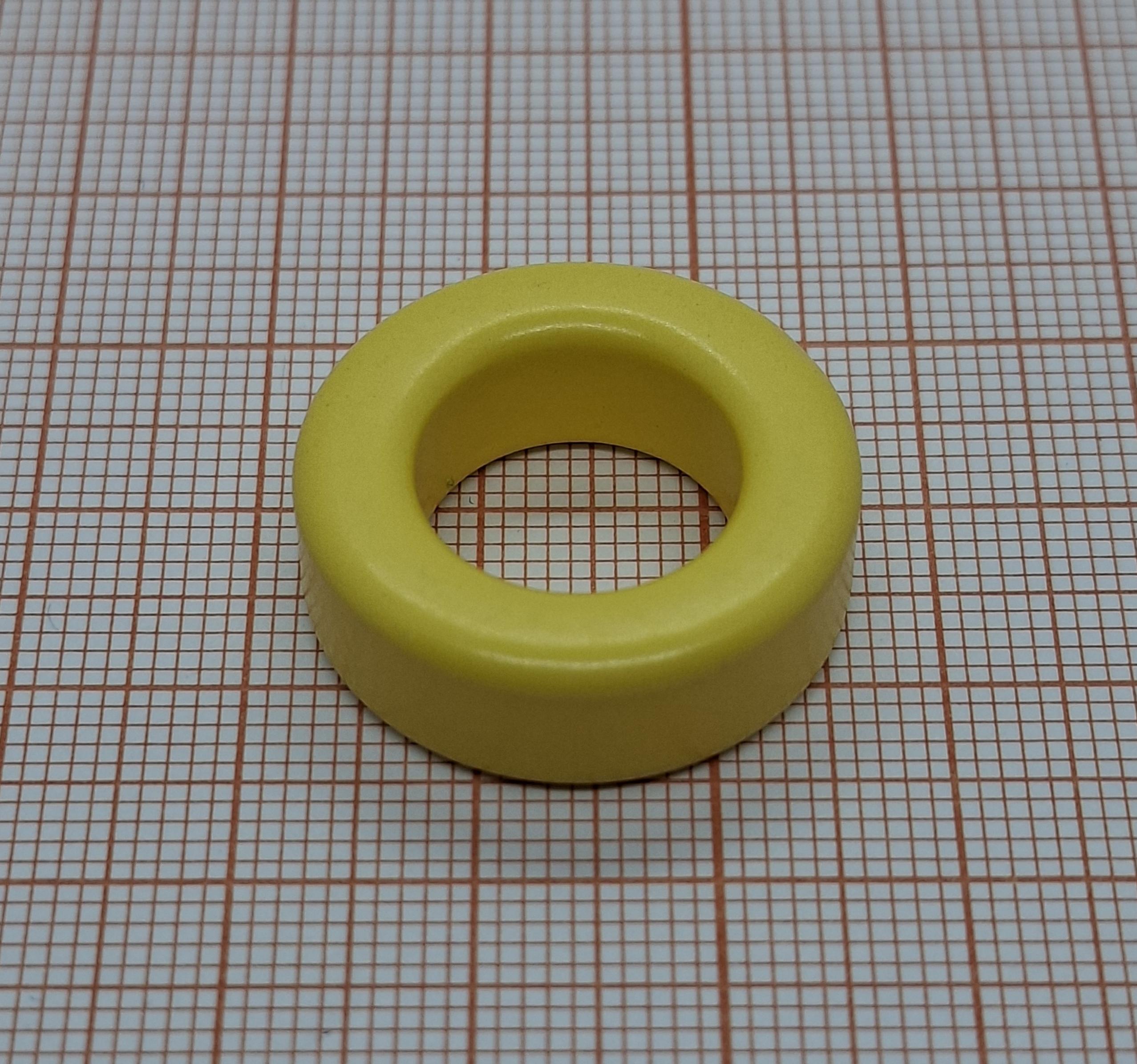

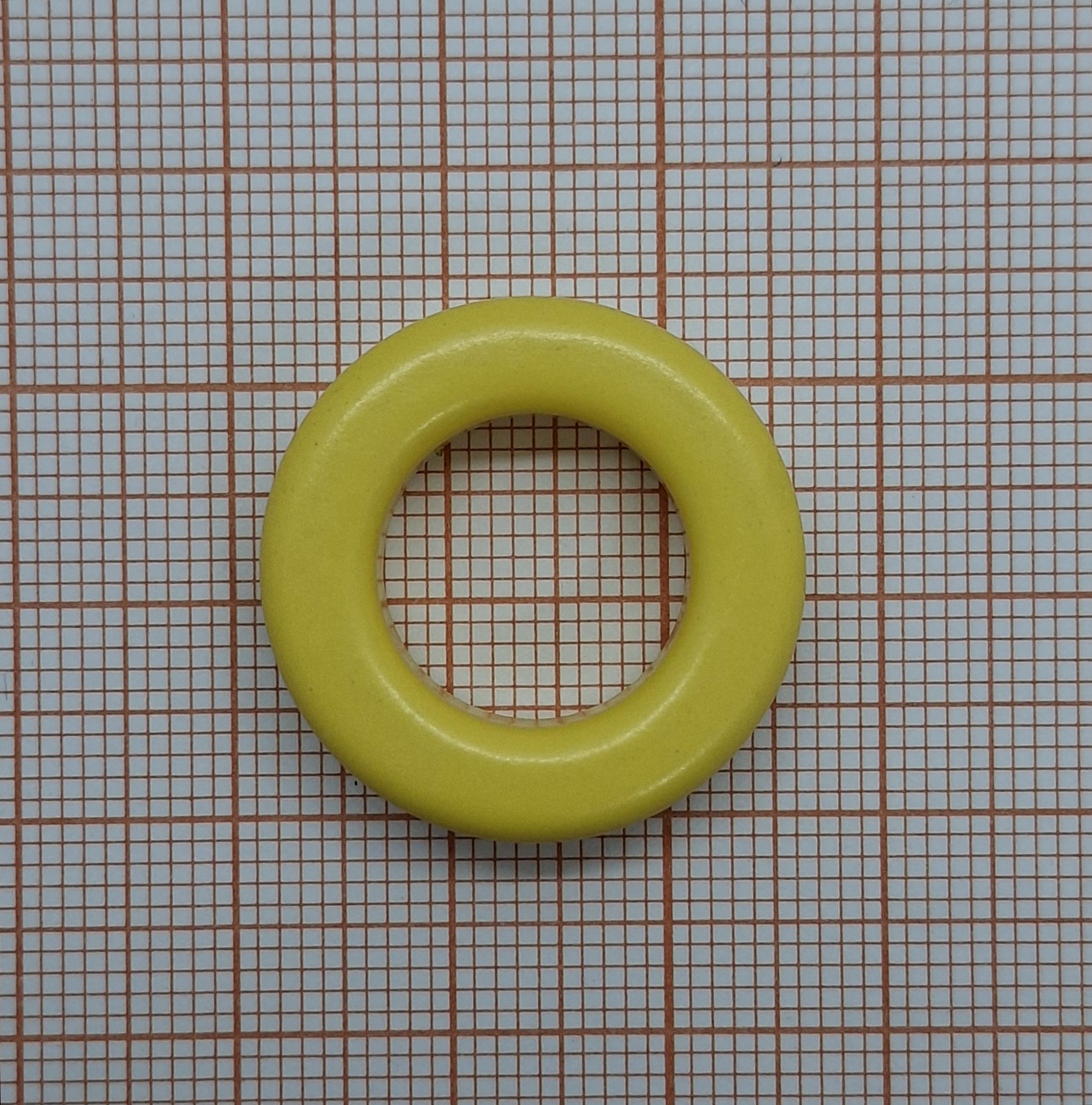

T94-26 — это тороидальный сердечник из порошкового железа (iron powder) материала Mix 26, производимый американской компанией Micrometals (также распространяется под брендом Amidon).
Тороидальный сердечник из порошкового железа — это магнитный сердечник кольцевой формы, изготовленный путём прессования изолированных частиц железа под высоким давлением. Распределённый воздушный зазор обеспечивает:
- высокую плотность насыщения потока — более 12 000 Гс (1,2 Тл), что значительно выше, чем у ферритов;
- постепенное насыщение — проницаемость снижается плавно, а не скачкообразно;
- высокую энергоёмкость — способен запасать больше энергии в единице объёма, чем феррит с зазором;
- стабильность — характеристики слабо зависят от температуры и механических напряжений.
Материал Mix 26 — один из самых популярных и недорогих материалов Micrometals, универсального назначения. Его проницаемость — 75 (одна из самых высоких среди порошковых смесей), что позволяет получить большую индуктивность при меньшем числе витков.
Технические характеристики:
1. Внешний диаметр: 23,9 мм (0,942").
2. Внутренний диаметр: 14,2 мм (0,560").
3. Высота: 7,92 мм (0,312").
4. Вес: 16 г.
При протекании постоянного тока через обмотку проницаемость материала снижается (эффект DC-смещения), и реальная индуктивность падает — это нужно учитывать при проектировании дросселей.
Примеры использования
1. Дроссели фильтра постоянного тока (DC chokes) Основное применение материала -26. Дроссель на T94-26 устанавливается на выходе импульсного источника питания и сглаживает пульсации выпрямленного напряжения. Распределённый зазор позволяет сердечнику работать при значительном постоянном токе без резкого насыщения. По документации Micrometals, размер T94 — это наименьший тороид, способный обеспечить требуемое накопление энергии при нагреве менее 40 °C.
2. Дифференциальные EMI-фильтры сетевой линии Материал -26 особенно подходит для дросселей дифференциального режима в сетевых фильтрах 50/60 Гц. Высокие потери сердечника на частотах выше 25 кГц — это не недостаток, а преимущество: они помогают подавлять высокочастотные помехи. Дроссель одновременно пропускает рабочий ток 50 Гц без насыщения (благодаря распределённому зазору) и поглощает ВЧ-шум от ключей и тиристоров.
3. Дроссели симметричных помех (PFC chokes) Коррекция коэффициента мощности (Power Factor Correction) — ещё одна популярная область для материала -26. В повышающих преобразователях PFC дроссель работает с переменным током сети плюс высокочастотная модуляция. Размер T94-26 подходит для маломощных PFC (до ~50–100 Вт) с индуктивностью порядка 100–500 мкГн.
4. Дроссели для светорегуляторов (диммеров) Материал -26 рекомендован для дросселей светорегуляторов, работающих на частоте 60 Гц. Способность материала сохранять проницаемость при высоких значениях переменного потока делает его эффективным для подавления радиопомех от тиристорных регуляторов.
5. Широкополосные трансформаторы (BALUN) В слаботочных широкополосных трансформаторах для согласования антенн и линий передачи T94-26 может применяться на низкочастотном участке КВ-диапазона. Однако для этих целей чаще выбирают ферриты с высокой проницаемостью (43, 61 материал), так как они обеспечивают лучшую передачу на высоких частотах.
