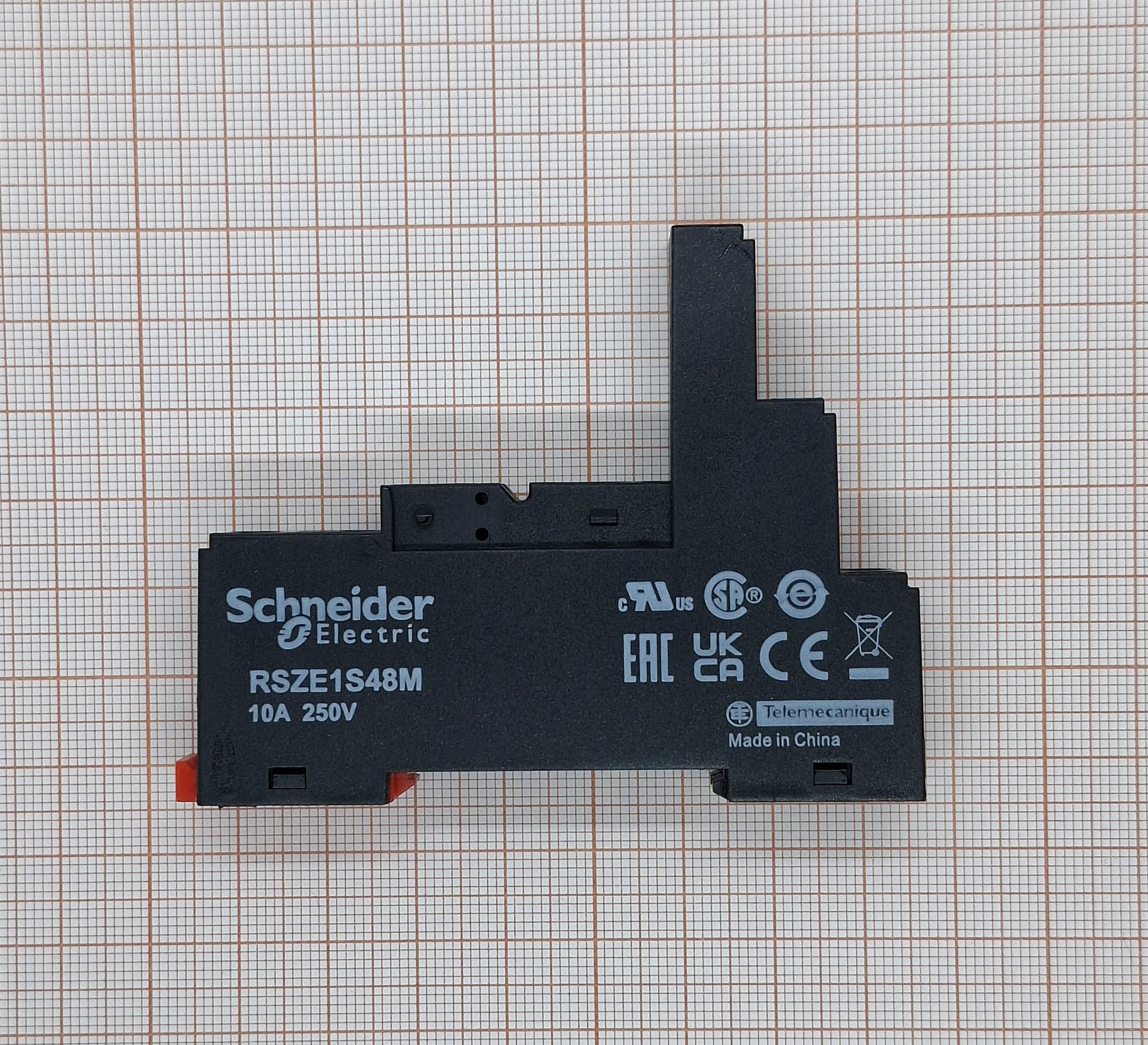

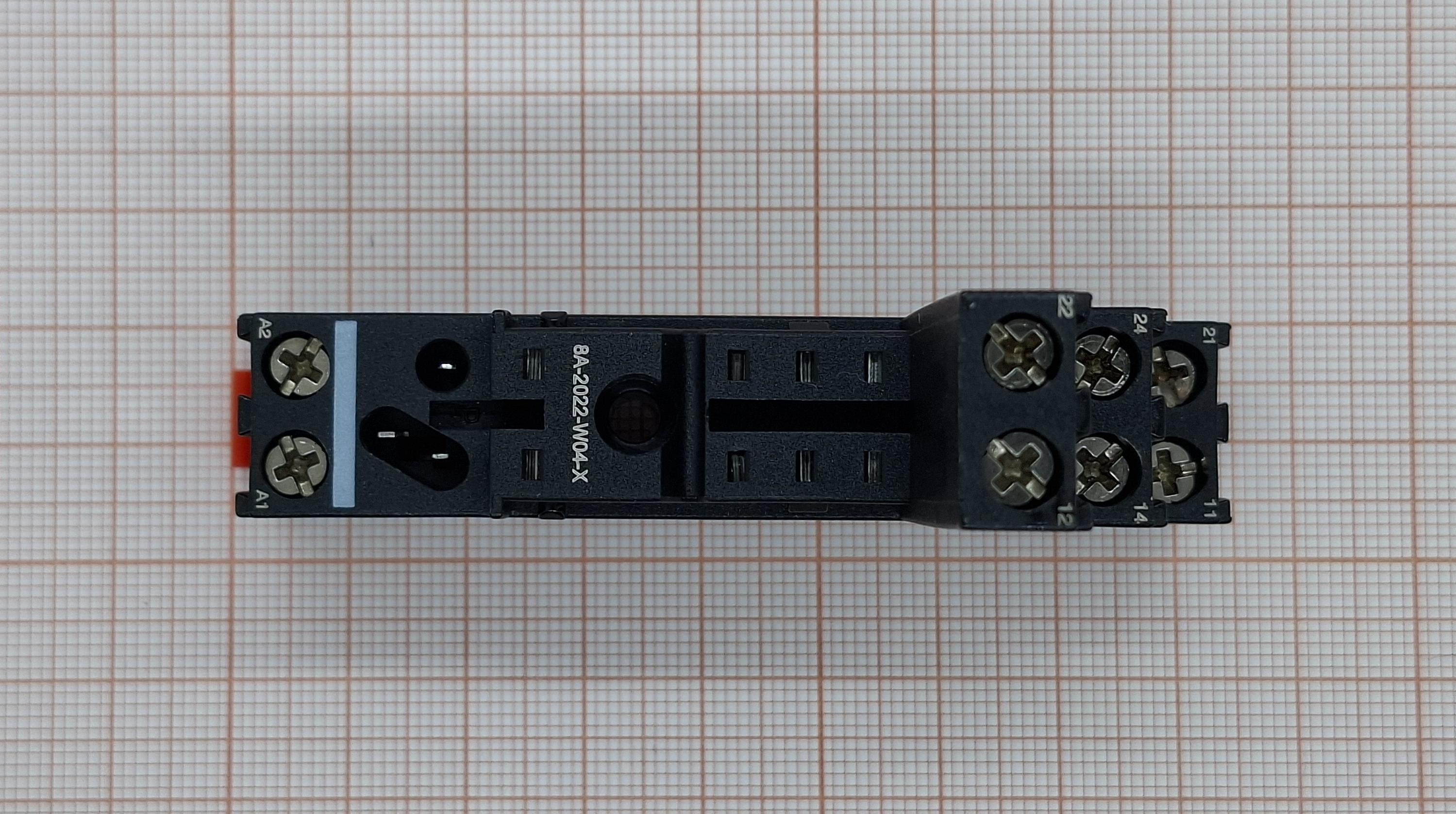

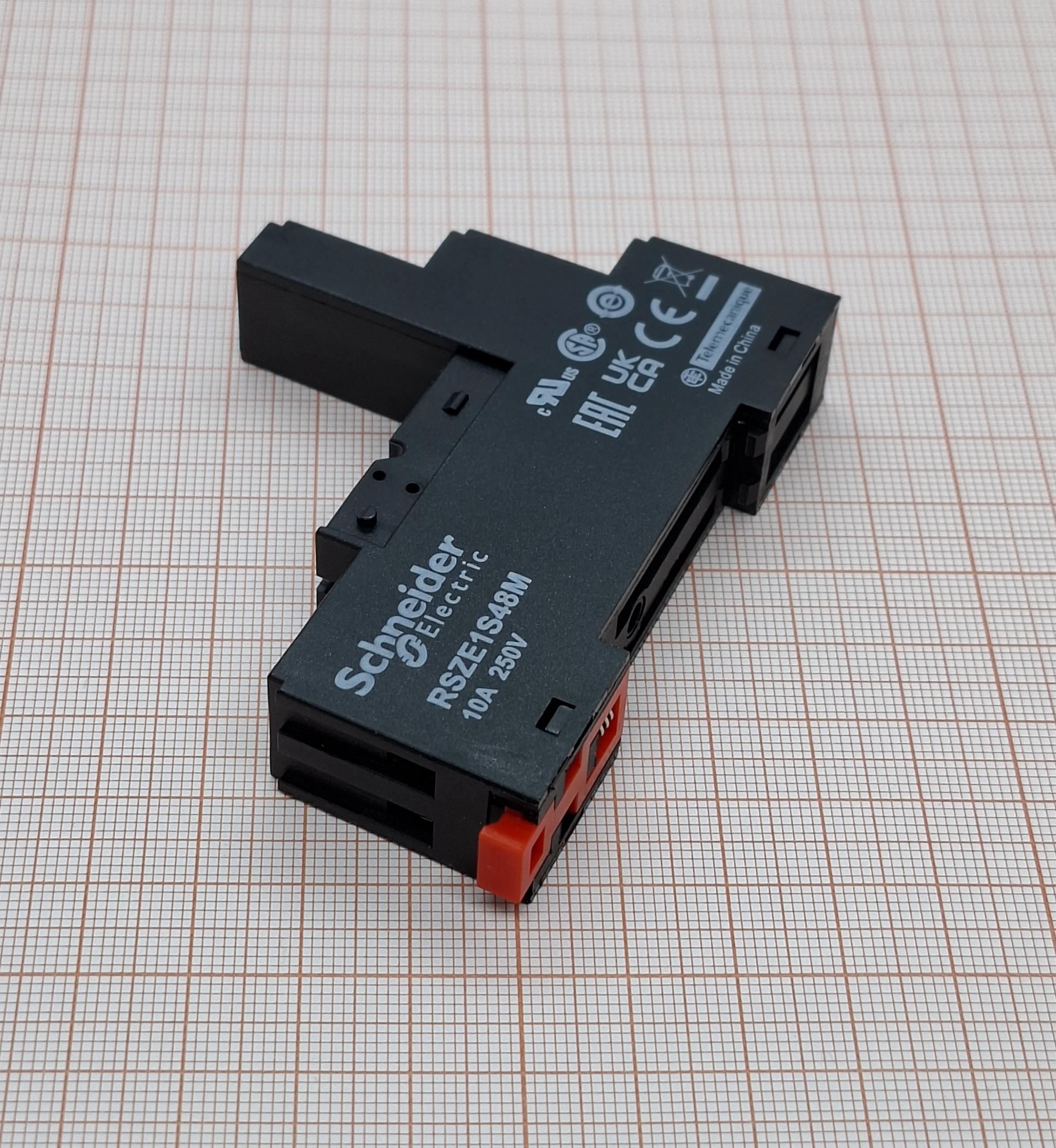

RSZE1S48M — это монтажная колодка (розетка, панелька) для штепсельных интерфейсных реле серии Harmony RSB (ранее — Zelio Relay) производства Schneider Electric. Служит переходным звеном между реле и проводкой: реле вставляется в колодку сверху, а провода подключаются к винтовым клеммам сбоку. Это позволяет быстро заменять реле без необходимости откручивать провода — достаточно вытащить старое реле и вставить новое.
Технические характеристики:
1. Количество пинов - 8.
2. Тип подключения - винтовые зажимы.
3. Момент затяжки - 0,8 Н·м (винт M3).
4. Номинальный ток - 10 А.
5. Номинальное напряжение - 250 В AC/DC.
6. Импульсное напряжение - 3,6 кВ (категория III).
7. Степень защиты - IP20.
8. Монтаж - на DIN-рейку 35 мм или на панель винтом.
9. Рабочая температура: от −25 до +85 °C.
10. Вес 38,9 г.
Примеры применения:
- промышленная автоматизация — промежуточные реле в шкафах управления станками, конвейерами, насосами. Реле RSB в колодке RSZE1S48M работает как интерфейс между логическим контроллером (ПЛК) и исполнительным механизмом: контроллер подаёт сигнал на катушку, реле замыкает силовой контакт;
- системы управления освещением — реле коммутирует группы светильников по сигналу от таймера, датчика присутствия или контроллера. Колодка позволяет быстро заменить вышедшее из строя реле без отключения всей линии;
- управление электродвигателями — реле в колодке RSZE1S48M используется как промежуточное звено в цепях управления контактором: маломощный сигнал от кнопки или ПЛК включает реле, а реле уже замыкает цепь катушки контактора;
- сигнализация и блокировки — реле контролирует состояние датчиков (двери, уровня, давления) и формирует сигнал тревоги или блокировки. При срабатывании датчика реле переключает контакт, разрывая или замыкая контрольную цепь;
- энергораспределение в жилых и коммерческих зданиях — модульная автоматика в распределительных щитах: реле в колодке коммутирует цепи освещения, вентиляции, отопления по сигналам от системы «умный дом» или диспетчеризации;
- обслуживание и ремонт — главное преимущество колодки: если реле вышло из строя, электрик просто вытаскивает его из колодки и вставляет новое. Провода остаются подключёнными к клеммам, ничего не нужно перетягивать. Это критично там, где простой оборудования стоит дорого.
