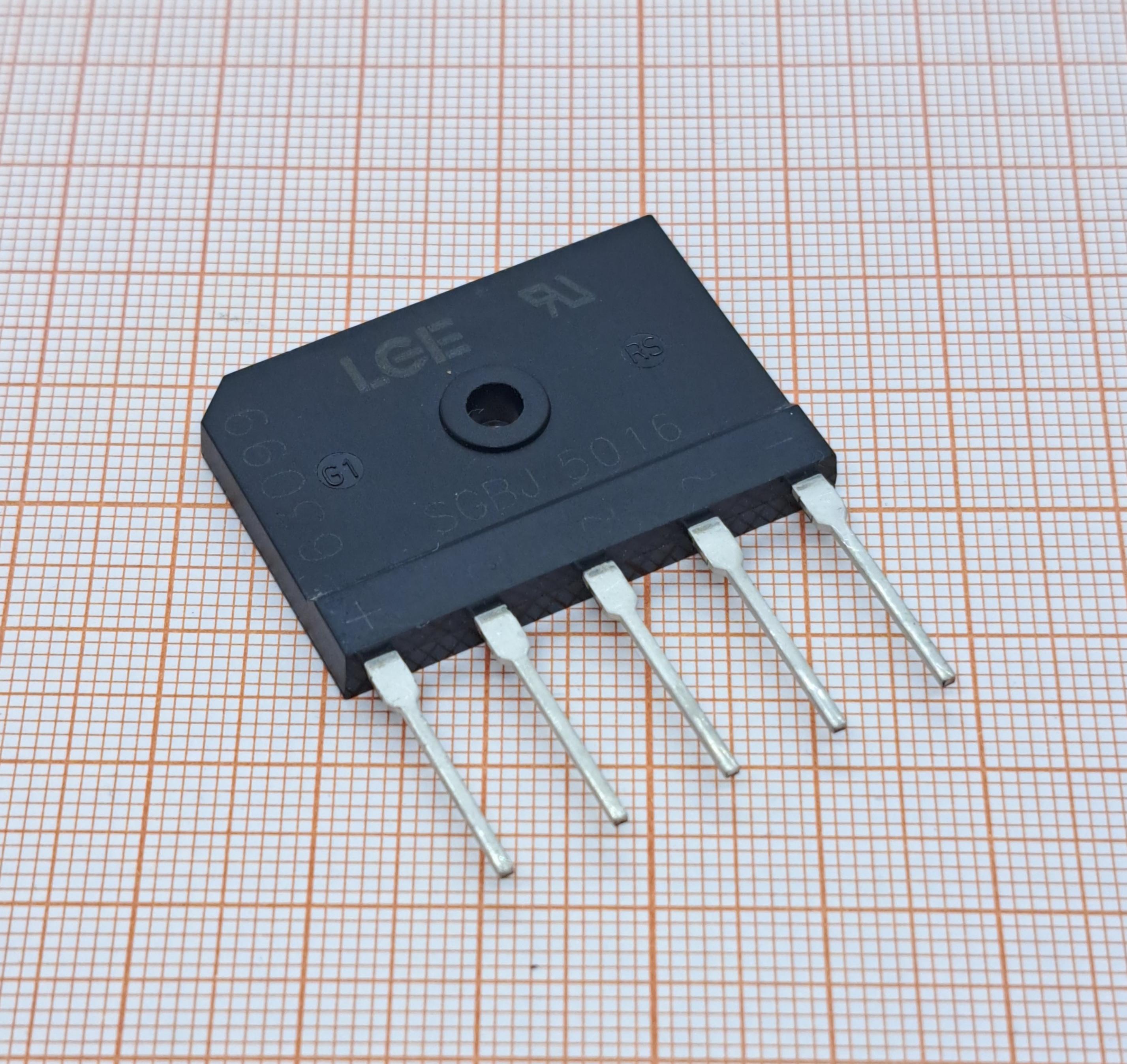

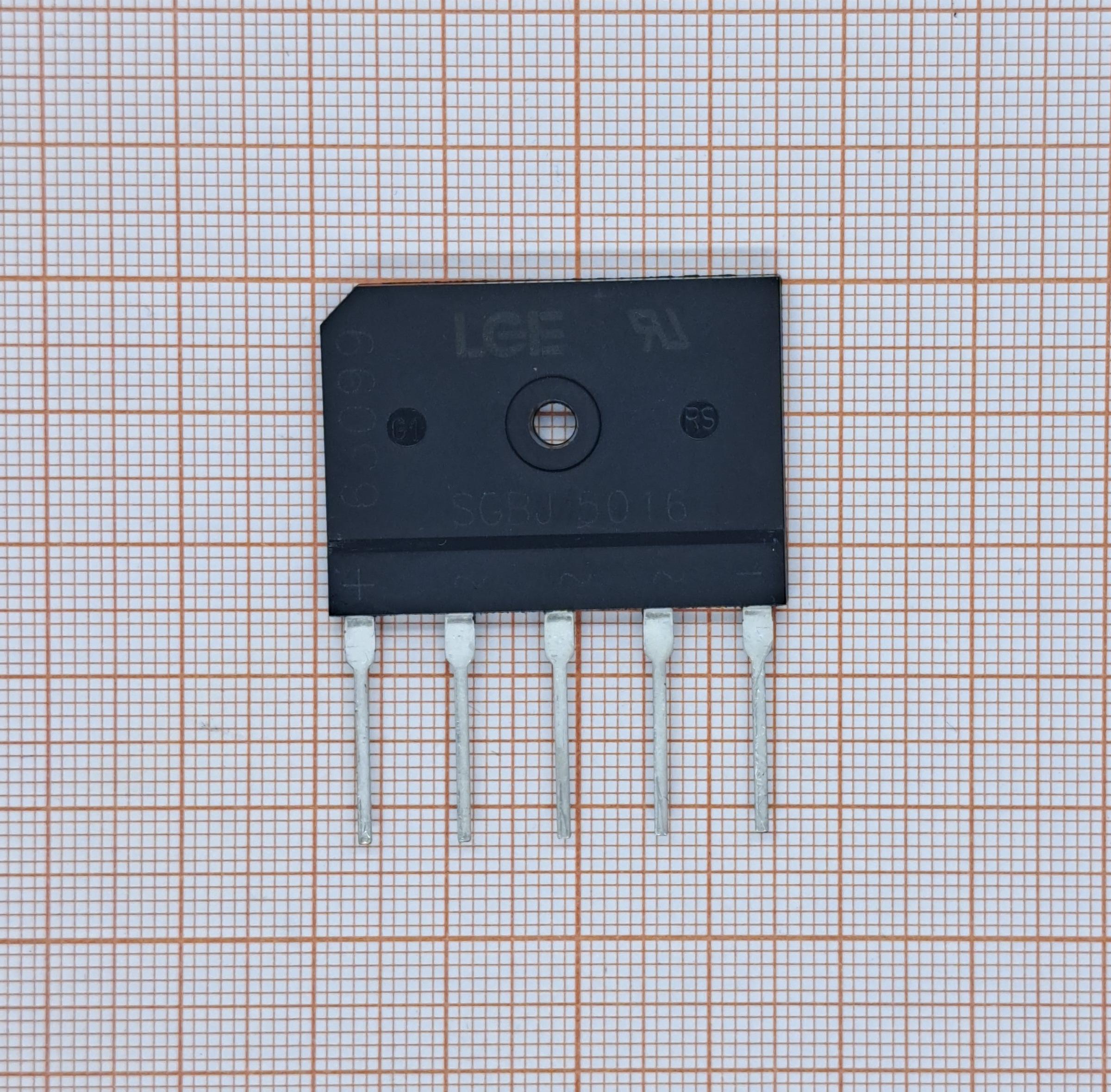

Диодный мост SGBJ5016 производства LUGUANG ELECTRONIC — это трёхфазный мостовой выпрямитель, предназначенный для преобразования переменного тока в постоянный. Он используется в источниках питания постоянного тока, входных выпрямителях для PWM-конвертеров и в схемах с двигателями постоянного тока.
Основные характеристики:
1. Максимальное обратное напряжение (Urmax): 1,6 кВ.
2. Средний прямой ток (If): 50 А.
3. Импульсный ток (Ifsm): 500 А.
4. Максимальное прямое напряжение (падение напряжения): 1,1 В.
5. Корпус: SGBJ.
6. Тип монтажа: THT (через отверстия).
7. Выводы: плоские ножки (flat pin).
8. Вес: 9.89 г.
9. Максимальная рабочая температура: +150 °C.
Особенности:
- использует стеклянно-пассивированные чипы, что обеспечивает высокую надёжность;
- имеет низкое падение напряжения, что снижает потери мощности;
- обладает малым тепловым сопротивлением и высокой теплопроводностью, что способствует низкому повышению температуры при работе;
- изоляционное напряжение: 2500 В (от корпуса к выводам).
Применение
1. Источники питания для оборудования постоянного тока.
2. Входные выпрямители для PWM-конвертеров.
3. Системы с двигателями постоянного тока.
