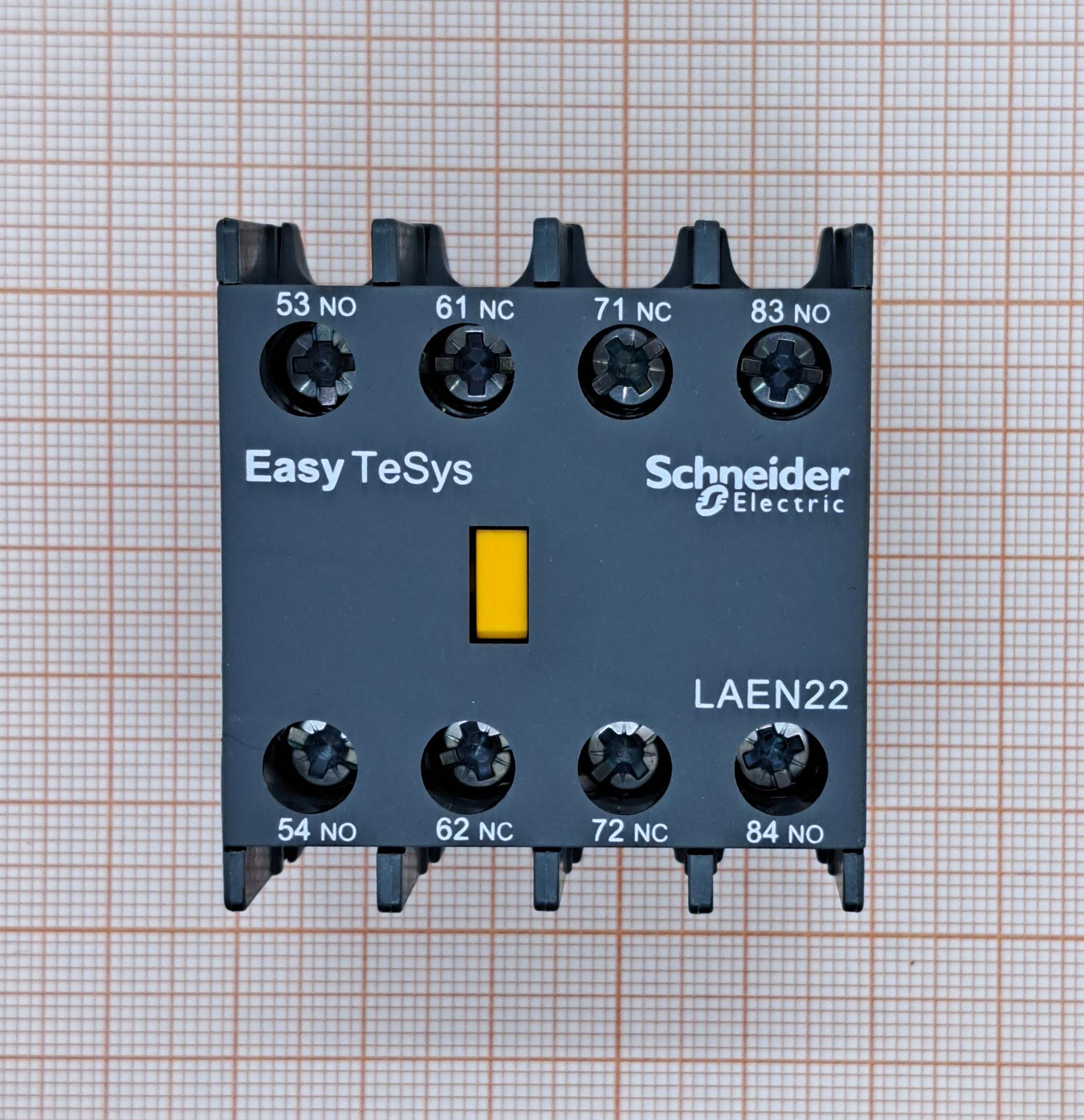

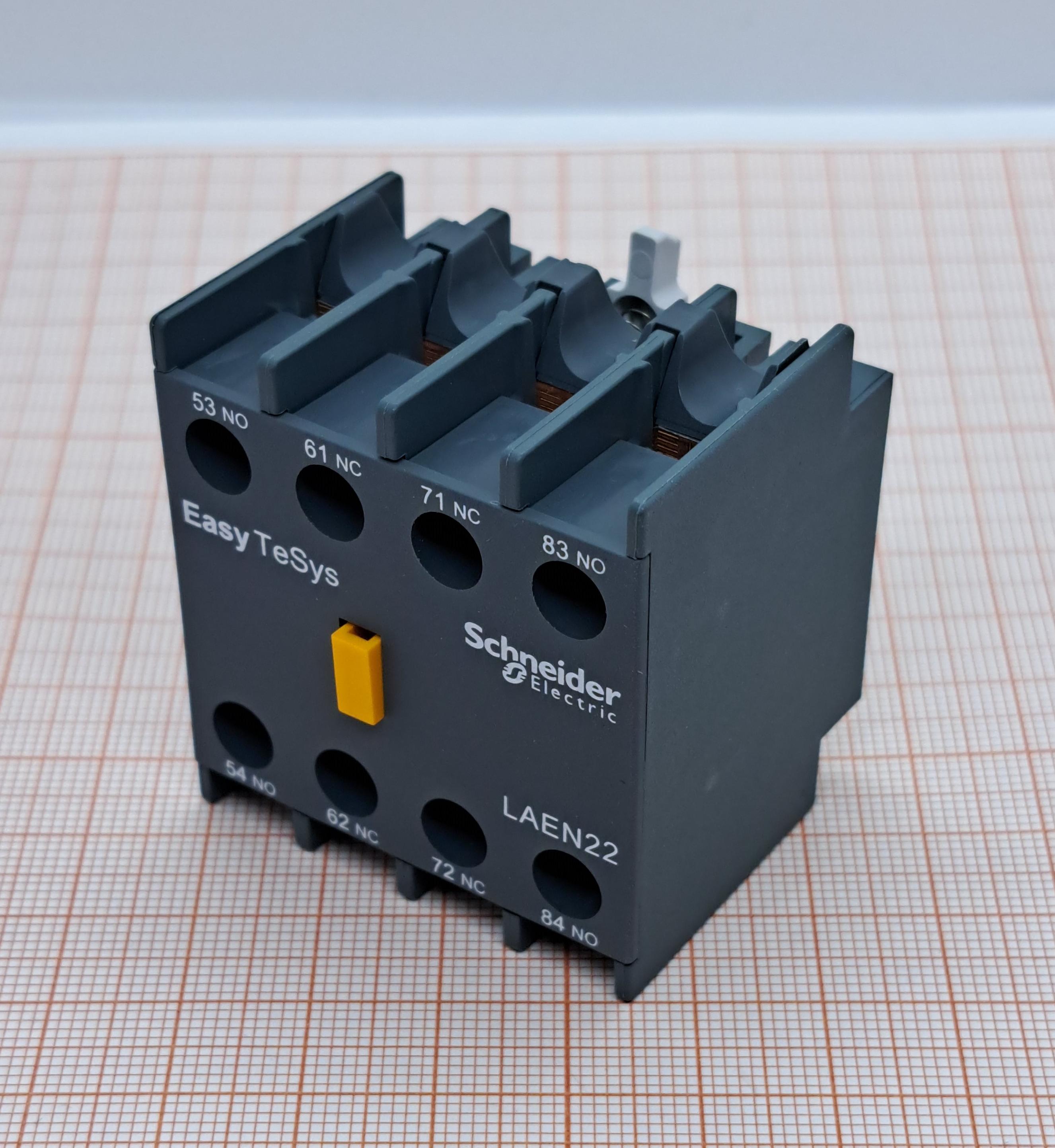

LAEN22 — блок вспомогательных контактов производства Schneider Electric. Предназначен для увеличения количества дополнительных контактов в контакторах или промежуточных реле, а также для сигнализации изменения состояния основных контактов.
Основные характеристики:
1. Конфигурация контактов: 2 нормально-открытых (NO) и 2 нормально-закрытых (NC) контакта.
2. Условный тепловой ток на открытом воздухе (Ith): 8 А при температуре ≤ 60 °C.
3. Кратковременно допустимый ток (Icw): 100 А — 1 с, 120 А — 500 мс, 140 А — 100 мс.
4. Механическая износостойкость: 10 млн циклов.
5. Минимальный коммутируемый ток: 5 мА.
6. Время без перекрытия контактов: 1,5 мс при включении и отключении.
7. Тип подключения: винтовое соединение.
8. Степень защиты: IP20.
9. Рабочая температура: от -5 °C до +55 °C.

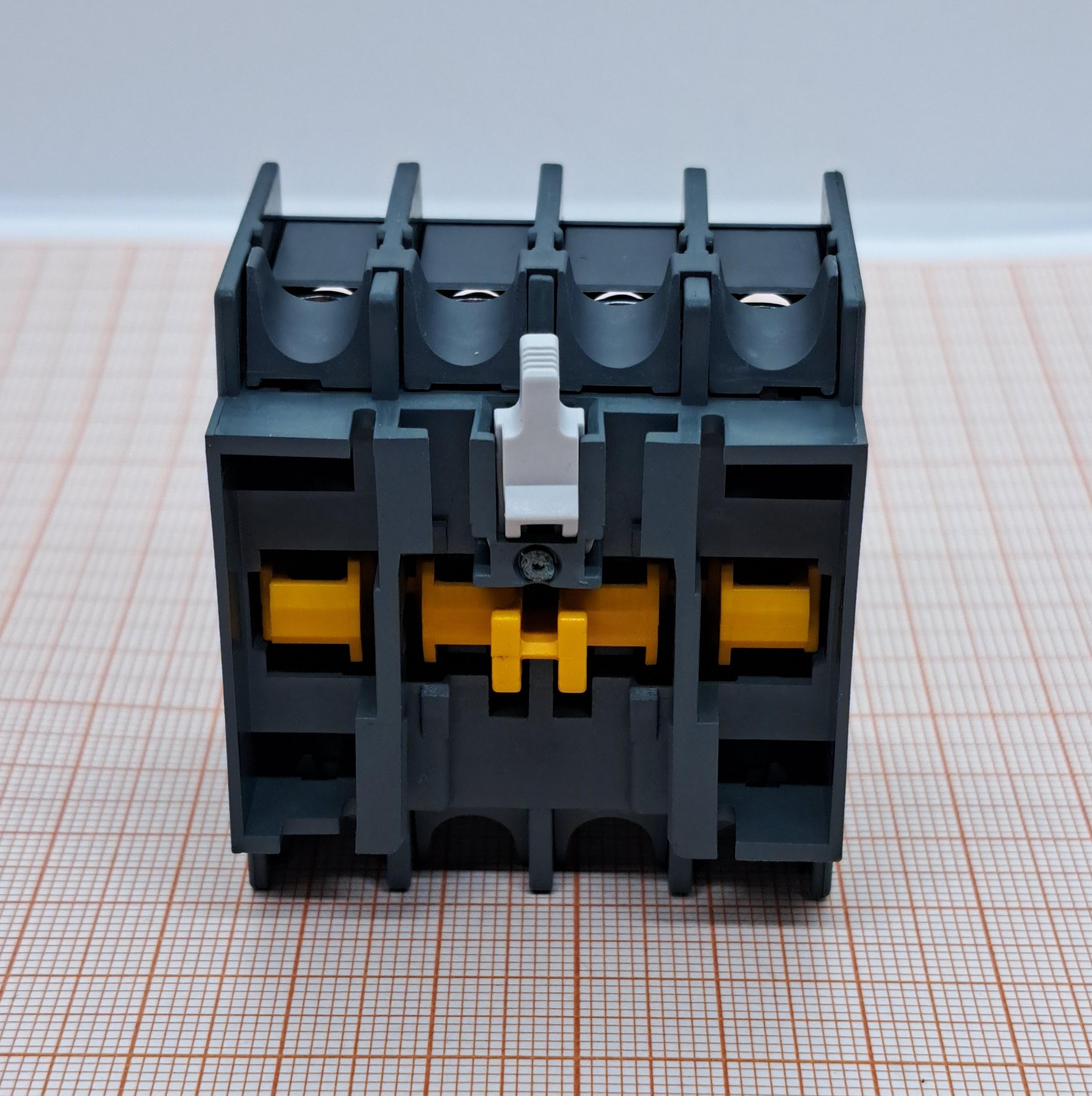

LAEN22 совместим с контакторами серии LC1E и промежуточными реле серии CAE. Устанавливается на фронтальную поверхность контактора или реле с помощью защёлки.
Блок используется в системах управления для расширения функциональности контакторов и реле, например, для реализации дополнительных цепей сигнализации, контроля состояния оборудования или управления другими устройствами.
