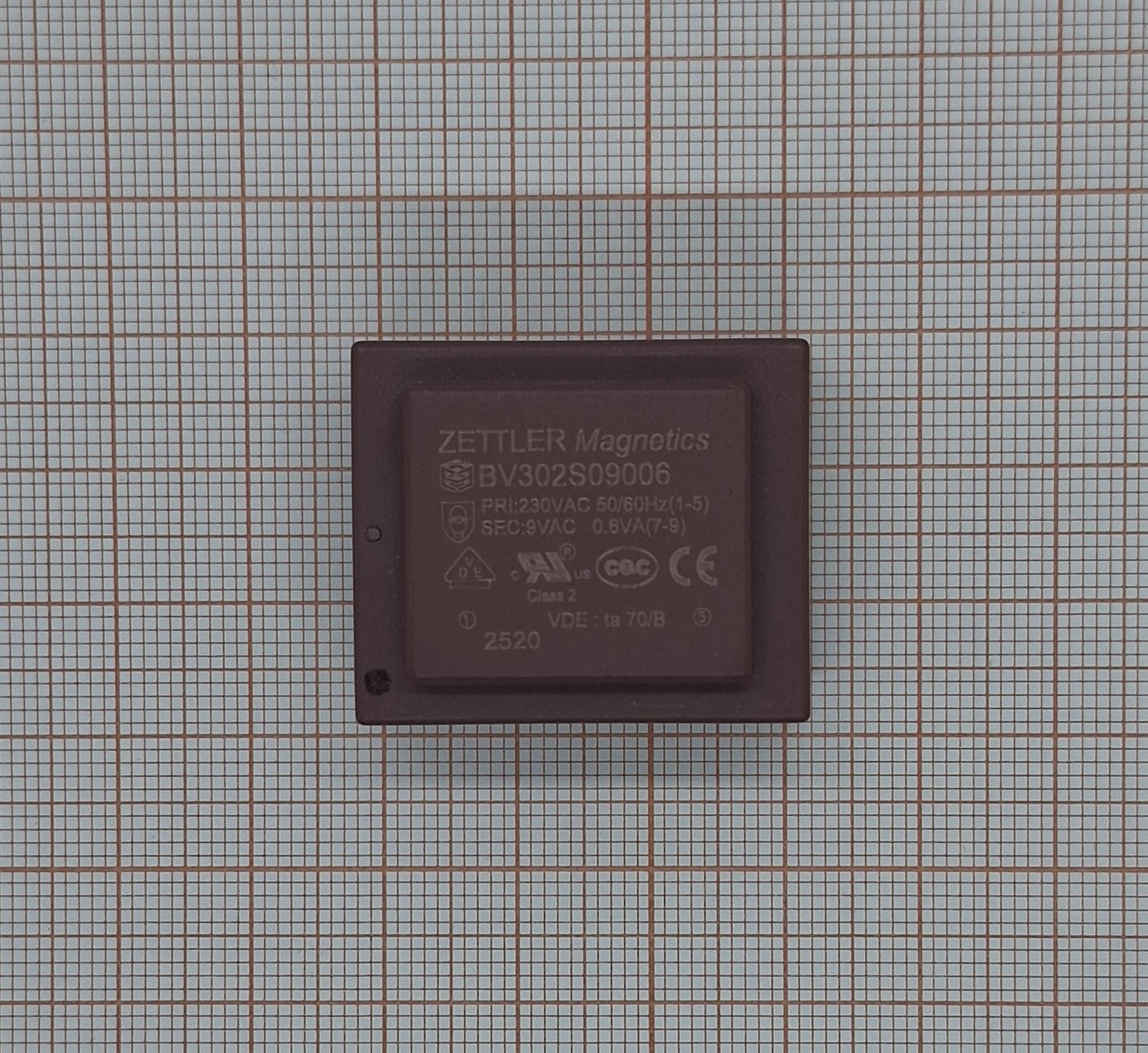

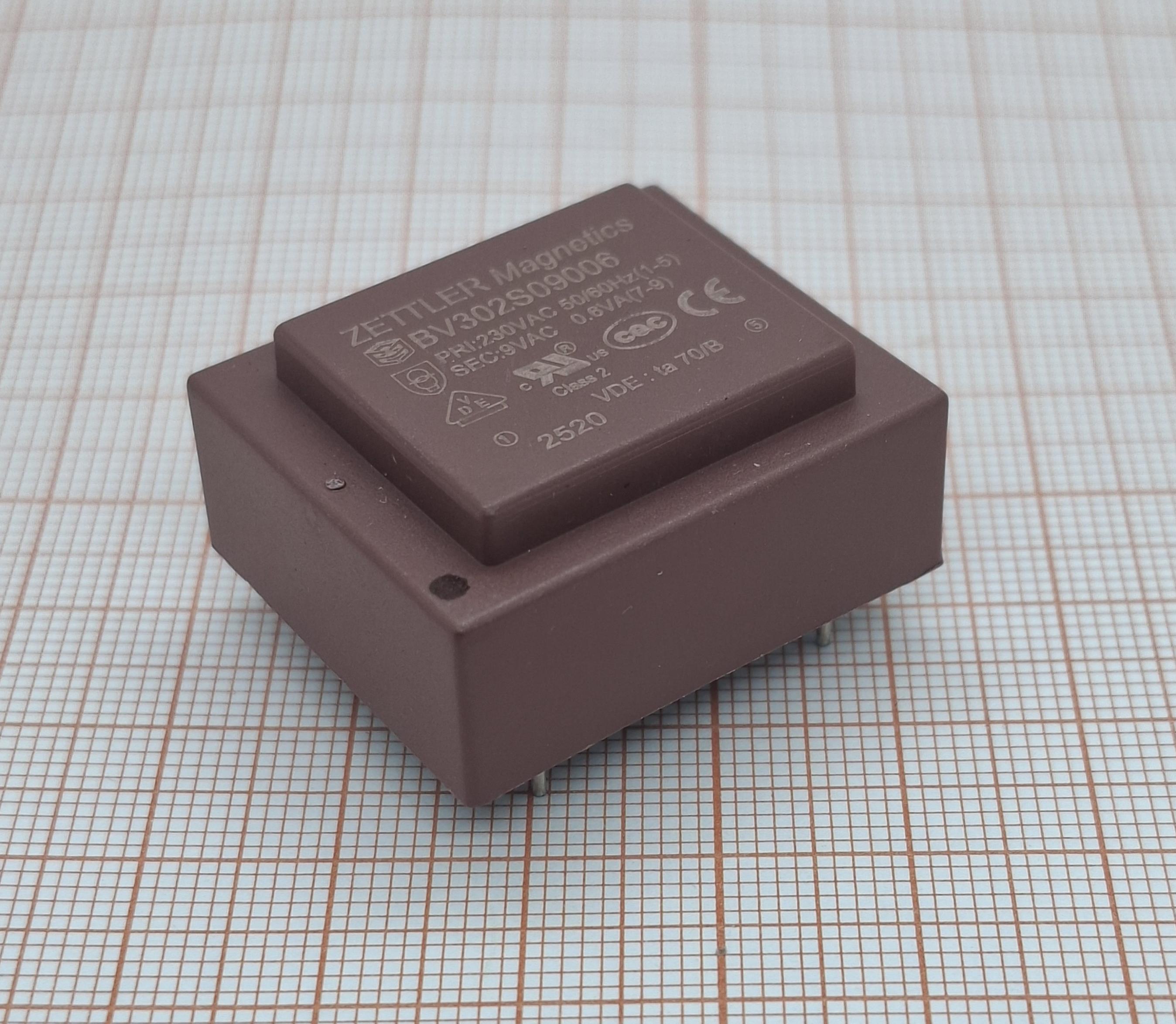

BV302S09006 — это малогабаритный залитый (герметизированный) сетевой трансформатор мощности серии BV от компании ZETTLER Magnetics. Он понижает сетевое напряжение 230 В до 9 В и предназначен для монтажа непосредственно на печатную плату (PCB, Through-Hole).
ZETTLER Magnetics — американский производитель электромагнитных компонентов с многолетней историей (ранее входил в группу Bel Fuse). Серия BV позиционируется как компактное, недорогое и надёжное решение для гальванически изолированного питания низковольтных цепей.
Технические характеристики
1. Тип: залитый (инкапсулированный), ламинированный сердечник.
2. Мощность: 0,6 ВА.
3. Первичное напряжение: 230 В AC, 50/60 Гц.
4. Вторичное напряжение: 9 В при 66 мА.
5. Напряжение холостого хода: не более 15,8 В.

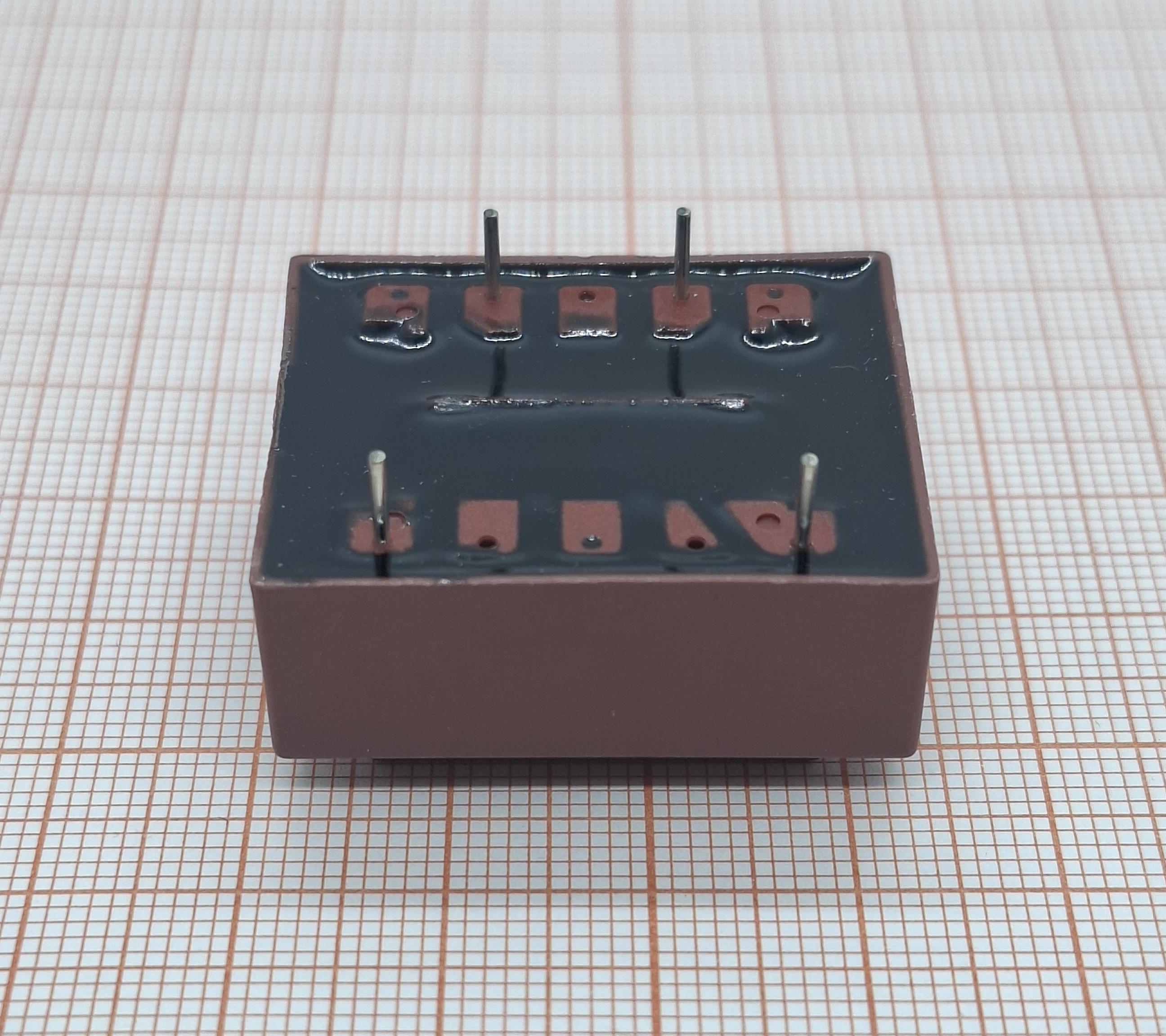

6. Выводы первичной обмотки: 1–5.
7. Выводы вторичной обмотки: 7–9.
8. Рабочая температура: от −40 до +70 °C.
9. Размеры: 32,8 × 27,8 × 15,7 мм.
Примеры применения.
1. Источники питания для управляющих реле.
Классический сценарий — питание катушки реле или твердотельного реле от сети 230 В через этот трансформатор. Вторичное напряжение 9 В AC выпрямляется и фильтруется простейшим мостом и конденсатором, давая ~12 В DC на холостом ходу — как раз подходящее для 9- или 12-вольтовых реле.
2. Промышленные контроллеры и автоматы.
Трансформатор устанавливается на плату промышленного контроллера для формирования изолированного вспомогательного питания: для цепей дискретных входов, оптронных развязок, интерфейсов связи (например, RS-485). Мощности 0,6 ВА достаточно для питания 1–2 микросхем изоляторов и сопутствующей логики.
3. Блоки управления термостатами и климат-контролем.
Используется в платах управления тёплыми полами, котлами, кондиционерами, где нужен небольшой, надёжный и гальванически развязанный источник питания для измерительной части и индикатора.
4. Умный дом и системы доступа.
Домофоны, контроллеры замков, панели видеонаблюдения — все эти устройства часто требуют маломощного изолированного питания внутри прибора, и BV-серия для этого подходит по габаритам и цене.
5. Газовые котлы и горелочные автоматы.
В газовых котлах и атмосферных горелках подобный трансформатор обеспечивает питание платы управления и газового клапана — именно для таких применений важна сертификация по EN 60950/EN 61558 и класс 2 по энергоограничению.
6. Аудиоаппаратура и усилители.
В маломощных предусилителях и фонокорректорах залитые трансформаторы серии BV используются из-за низкого уровня излучаемых помех (благодаря разделённому каркасу и компаунду, гасящему вибрации магнитопровода).
