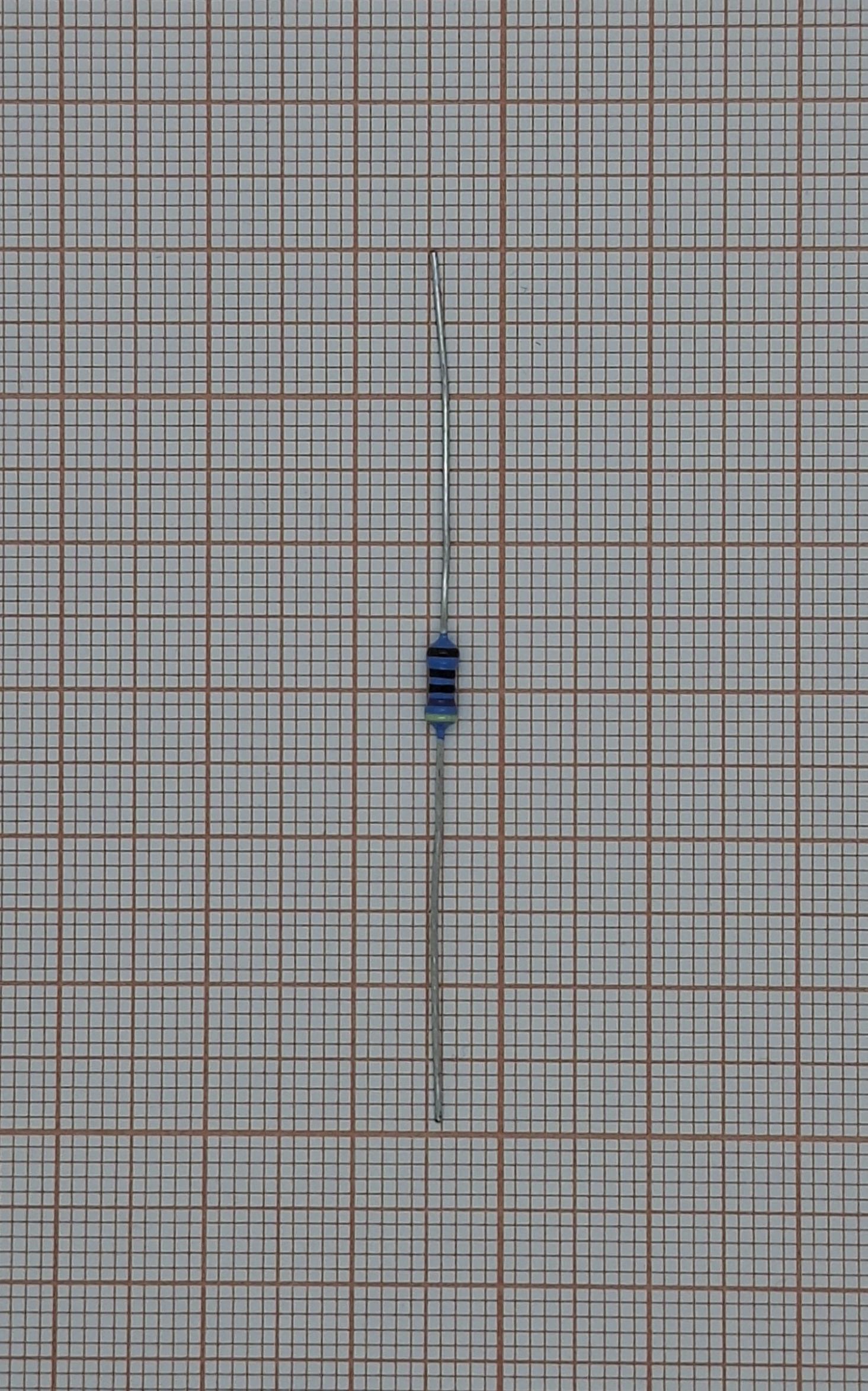

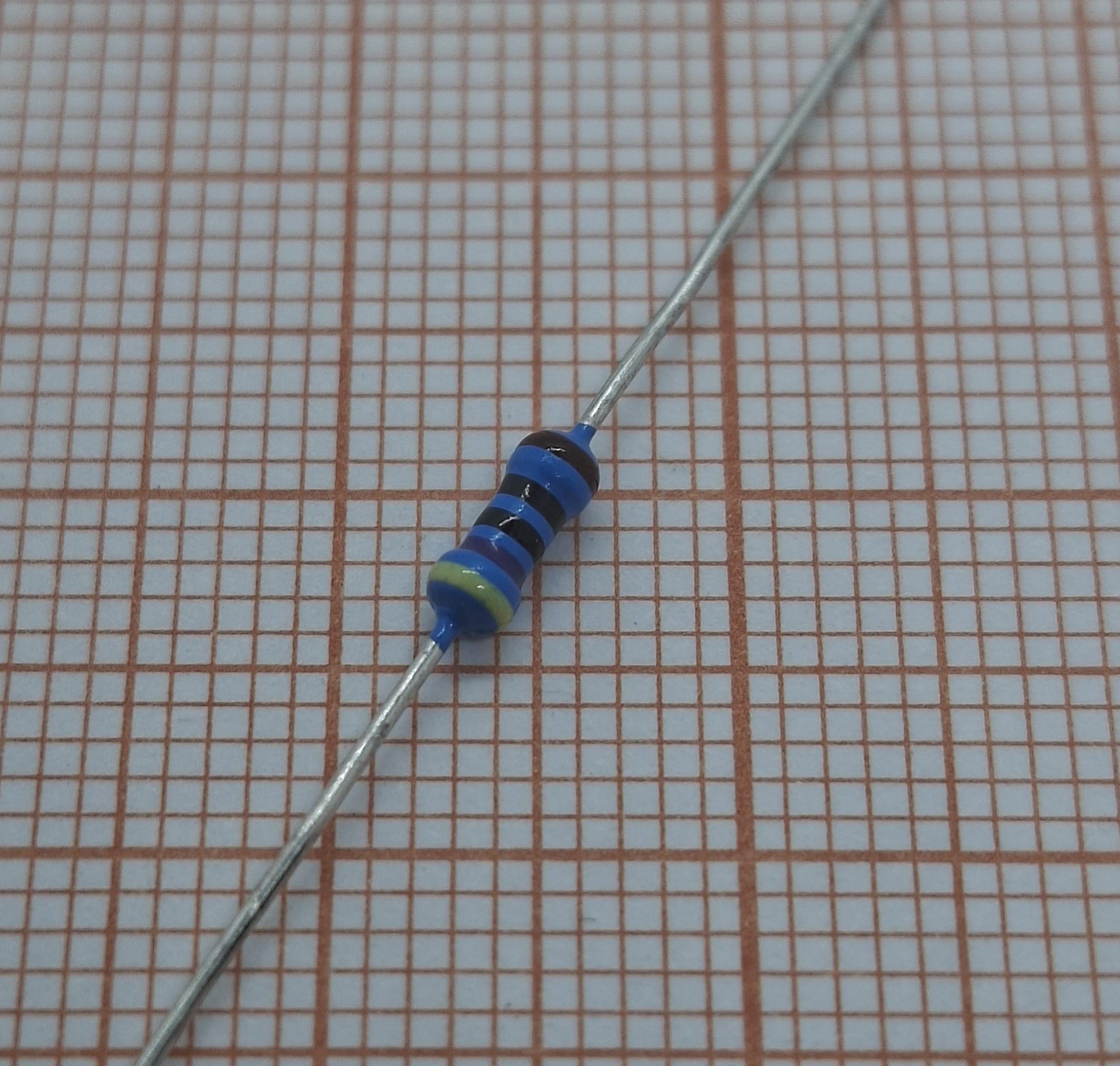

MF0207FTE52-470R - это металлоплёночный резистор постоянного сопротивления серии MF0 от тайваньской компании YAGEO — одного из крупнейших в мире производителей пассивных компонентов. Резистор предназначен для выводного (through-hole) монтажа и относится к классу высокостабильных (High Stability).
Основные характеристики:
1. Номинальное сопротивление: 470 Ом.
2. Допуск (точность): ±1 %.
3. Номинальная мощность: 0,6 Вт (600 мВт).
4. Максимальное рабочее напряжение: 350 В (DC).
5. Температурный коэффициент (TCR): ±50 ppm/°C.
6. Рабочая температура: −55 до +155 °C.
7. Вес: 0,2 г.
Примеры применения.
1. Ограничение тока светодиодов.
Подключение светодиода к источнику питания через резистор 470 Ом — классическая схема.
2. Делитель напряжения.
Два резистора 470 Ом, соединённых последовательно, делят напряжение пополам — по 2,5 В с выхода 5 В. Делитель на 470 Ом с нагрузкой высокого сопротивления (вход операционного усилителя, АЦП) имеет низкий уровень шума и хорошую стабильность благодаря металлоплёночной технологии.
3. Подтягивающий резистор (Pull-up / Pull-down).
В цифровых схемах резистор 470 Ом можно использовать для подтяжки линии к питанию или земле. Обычно применяют 4,7–10 кОм, но низкоомная подтяжка на 470 Ом уместна в быстрых шинах (I²C, SPI) с большой ёмкостью линии или при высокой помехоёмкости среды.
4. Токоограничивающий резистор для баз транзисторов.
При управлении биполярным транзистором от логического выхода (5 В) резистор 470 Ом в базе задаёт базовый ток 9,1 мА.
5. Нагрузка для операционных усилителей.
Стабильность 470 Ом как нагрузки обратной связи в схемах на ОУ. Точность ±1 % и TCR ±50 ppm/°C обеспечивают предсказуемый коэффициент усиления в измерительных и аудиотрактах.
6. Эмиттерный резистор (эмиттерная дегенерация.)
В усилителях на биполярных транзисторах резистор 470 Ом в эмиттерной цепи создаёт отрицательную обратную связь по току — стабилизирует рабочую точку и снижает искажения.
7. Измерительные и медицинские приборы.
Металлоплёночные резисторы с допуском ±1 % и низким TCR применяются в измерительной технике, где требуется стабильность параметров при изменении температуры окружающей среды.
8. Промышленная автоматика и телекоммуникации.
Используется во входных цепях, фильтрах, схемах согласования импедансов в телекоммуникационном и промышленном оборудовании.
