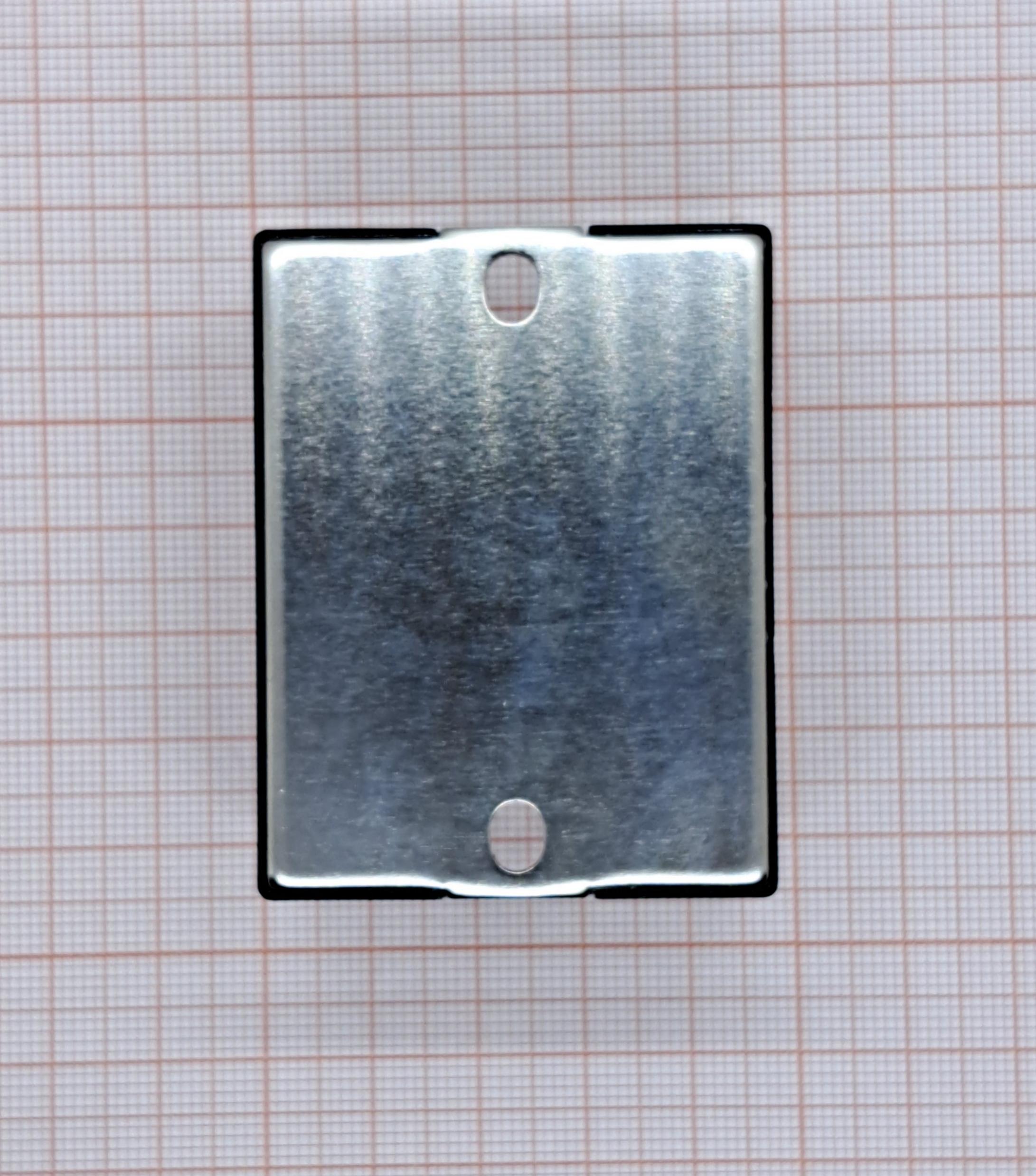

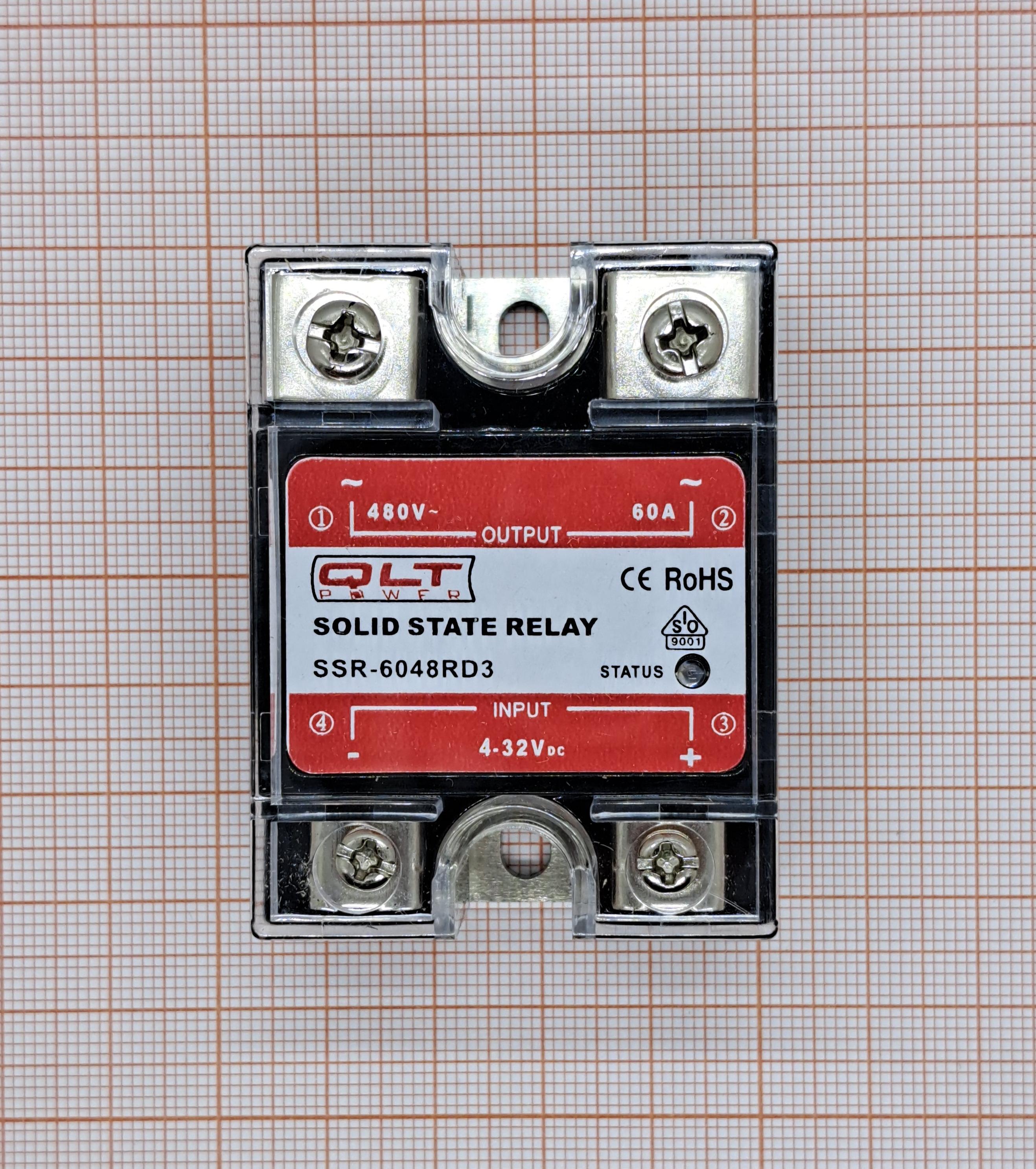

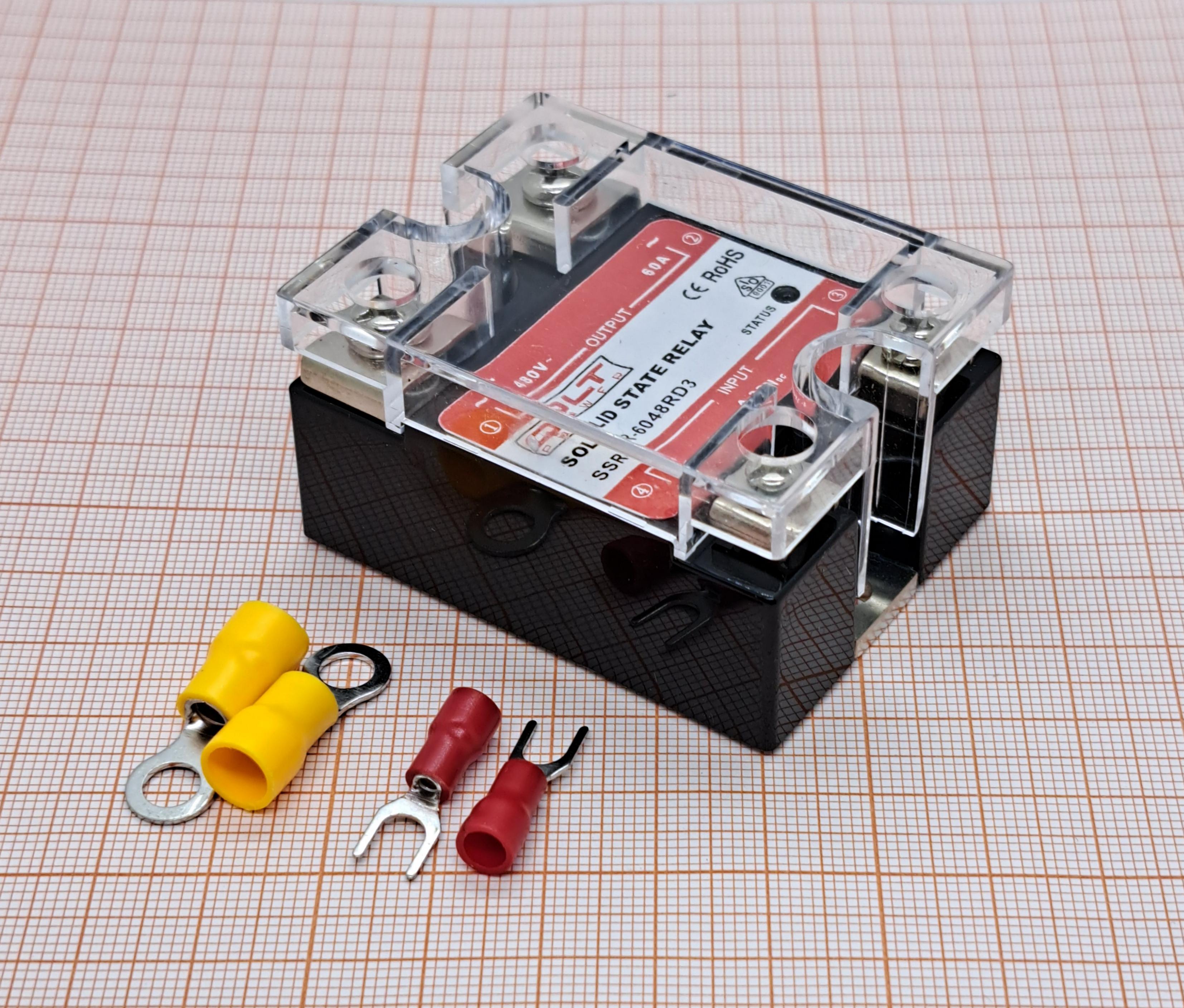

SSR-6048RD3 от QLT POWER — это однофазное полупроводниковое (твёрдотельное) реле, предназначенное для бесконтактной коммутации нагрузки в цепях переменного тока. Оно позволяет управлять мощными устройствами с помощью слаботочного управляющего сигнала.
Основные характеристики:
1. Тип реле. Полупроводниковое (твёрдотельное).
2. Управляющее напряжение. 4–32 В постоянного тока (DC).
3. Максимальный рабочий ток. 60 А.
4. Коммутируемое напряжение. 44–480 В переменного тока (AC).
5. Исполнение. Однофазное.
6. Серия. SSR-R.
7. Алгоритм работы. Срабатывание без задержки.
Принцип работы.
В отличие от электромеханических реле, SSR-6048RD3 не имеет механических контактов. Коммутация нагрузки осуществляется за счёт полупроводниковых элементов (например, симистора или транзистора).
При подаче управляющего напряжения на входные контакты реле полупроводниковые элементы переключаются, замыкая или размыкая цепь нагрузки. При отсутствии управляющего сигнала цепь остаётся разомкнутой.
Особенности:
- гальваническая развязка. Входная и выходная цепи изолированы, что повышает безопасность и снижает электромагнитные помехи;
- бесшумная работа. Отсутствие механических частей исключает шум и дребезг контактов;
- высокое быстродействие. Время срабатывания и отпускания обычно измеряется миллисекундами;
- большой ресурс. Нет износа контактов, что увеличивает срок службы по сравнению с электромеханическими реле;
- тепловыделение. При работе реле нагревается. Для обеспечения надёжной работы при максимальном токе нагрузки требуется использование подходящего радиатора.
SSR-6048RD3 используется в системах:
- нагрева с ТЭНами;
- управления лампами накаливания;
- контроля работы электродвигателей (при соблюдении условий по запасу по току и охлаждению);
- автоматизации промышленных процессов, где требуется бесконтактная коммутация нагрузки.
