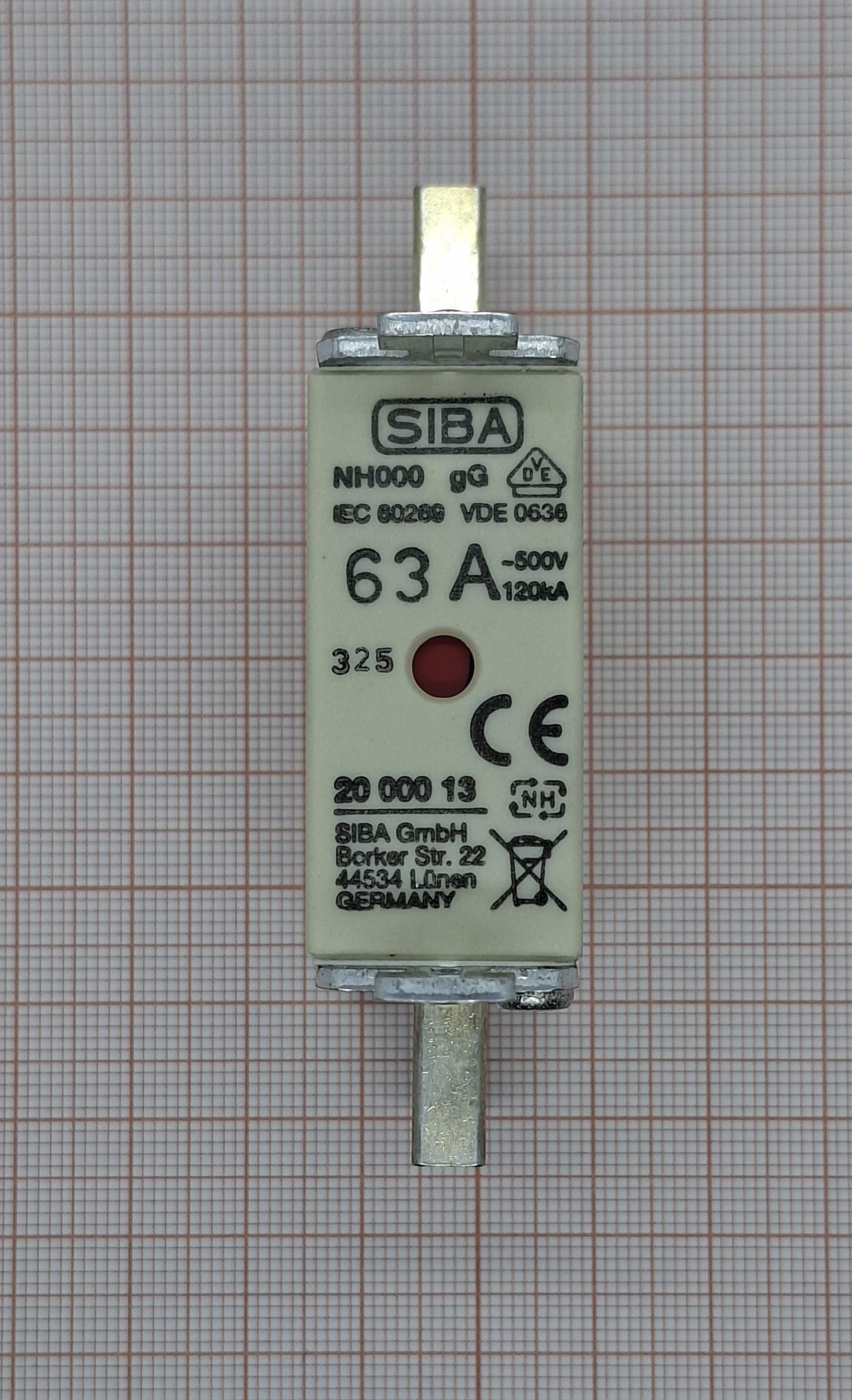

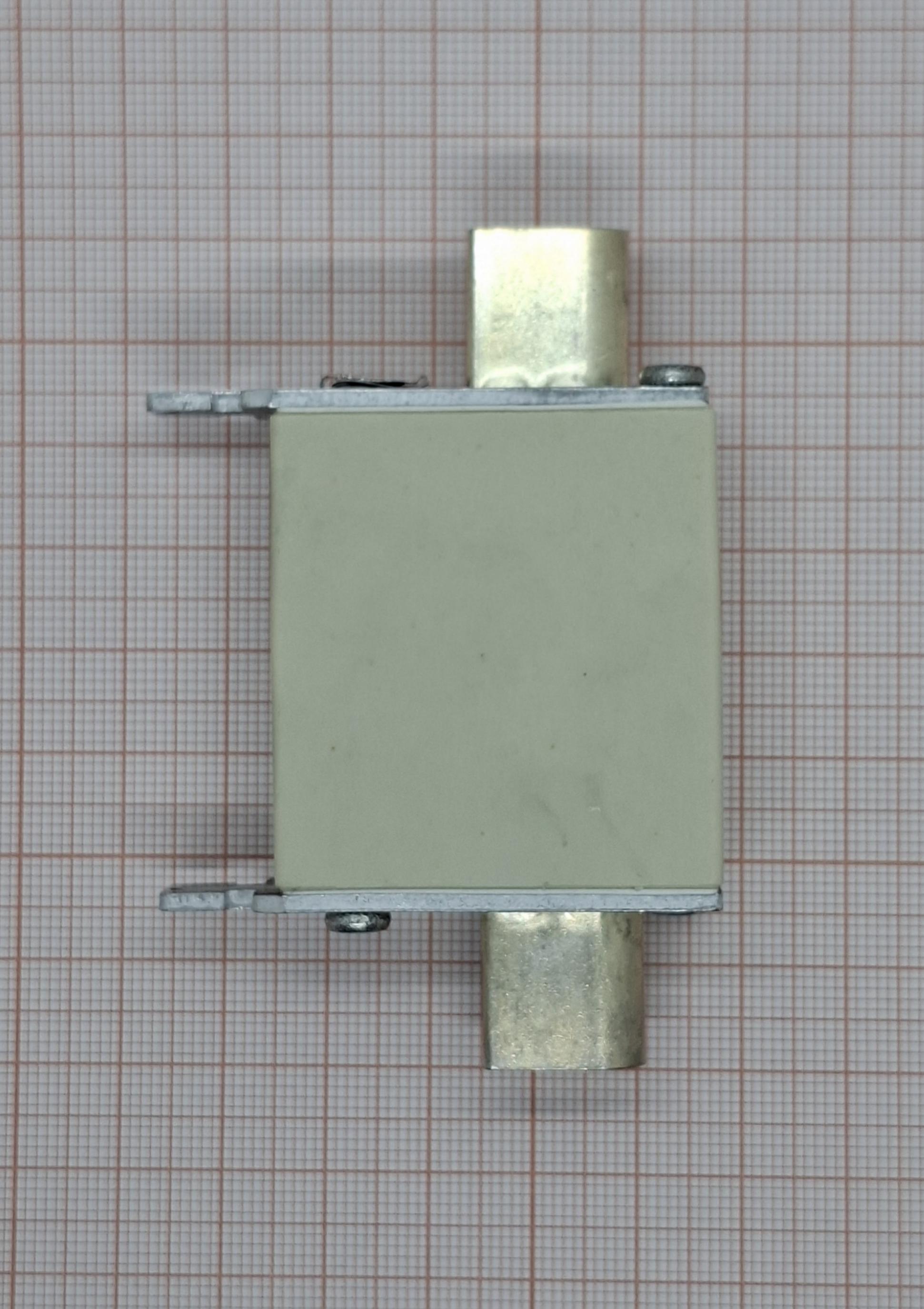

SIBA 2000013.63 — это промышленная плавкая вставка ножевого типа (NH) немецкого производителя SIBA, предназначенная для защиты кабельных линий и электрооборудования от токов короткого замыкания и перегрузок.
Предохранитель — это устройство, которое перегорает (точнее, перегорает его плавкий элемент внутри), когда ток в цепи превышает допустимое значение. Тем самым он разрывает цепь и защищает оборудование от повреждения. Эта конкретная модель — съёмная плавкая вставка ножевого типа стандарта NH000: она вставляется в специальный держатель (основание) и извлекается оттуда с помощью съёмника, что позволяет быстро заменять её без отключения всей сборки.
Технические характеристики:
1.Тип: плавкая вставка ножевая, керамическая.
2. Типоразмер: NH000.
3. Номинальный ток: 63 А.
4. Номинальное напряжение:т500В AC / 220 В DC.
5. Времятоковая характеристика: gG.
6. Ток отключения (разрывная способность): 120 кА.
7. Рассеиваемая мощность: 4,5 Вт.
8. Особенности: индикатор срабатывания.
Индикатор срабатывания.
У этой модели есть боковой индикатор — маленький подпружиненный штифт (или флажок), который выскакивает, когда плавкий элемент перегорает. Это позволяет визуально, без измерений, определить, какой из предохранителей в распределительном щите сработал.
Примеры использования:
- распределительные щиты промышленных предприятий. Предохранитель устанавливается в держатель NH000 в низковольтном распределительном устройстве и защищает отходящую кабельную линию, питающую группу станков, освещение или розеточные сети цеха. Номинал 63 А типичен для фидеров небольшой и средней мощности;
- защита вводов в шкафы управления. На вводе питания в шкаф автоматики (например, шкаф управления насосной станцией или вентиляцией) ставится трёхполюсная сборка предохранителей NH000-63A. Они защищают внутренние цепи шкафа и кабель питания от КЗ;
- системы постоянного тока (DC). Предохранитель работает и на постоянном токе — до 220 В DC. Это подходит для защиты цепей в системах ИБП, аккумуляторных батарей, систем аварийного освещения и телекоммуникационного питания;
- жилые и коммерческие здания (главные распределительные щиты). Вводные или стояковые линии в зданиях с нагрузкой до ~35 кВт на фазу (при 400 В) — 63 А как раз типичный номинал для такого класса;
- системы солнечной энергетики (вспомогательные цепи). Хотя для самих фотоэлектрических строк обычно используются специализированные предохранители gPV, данный предохранитель может применяться в общих цепях постоянного тока солнечной станции — например, для защиты вспомогательных нагрузок или инверторных подсистем на 220 В DC.
