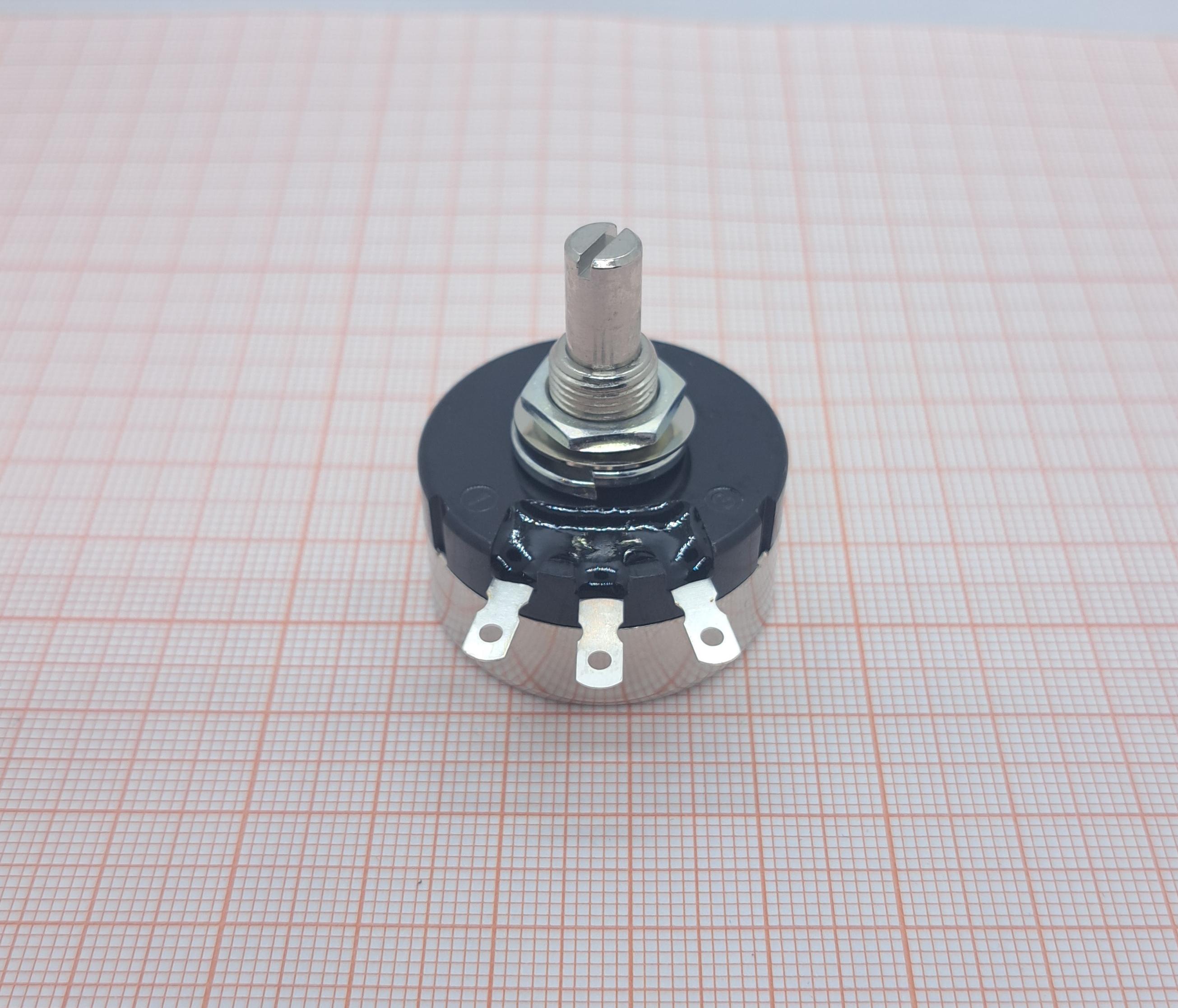

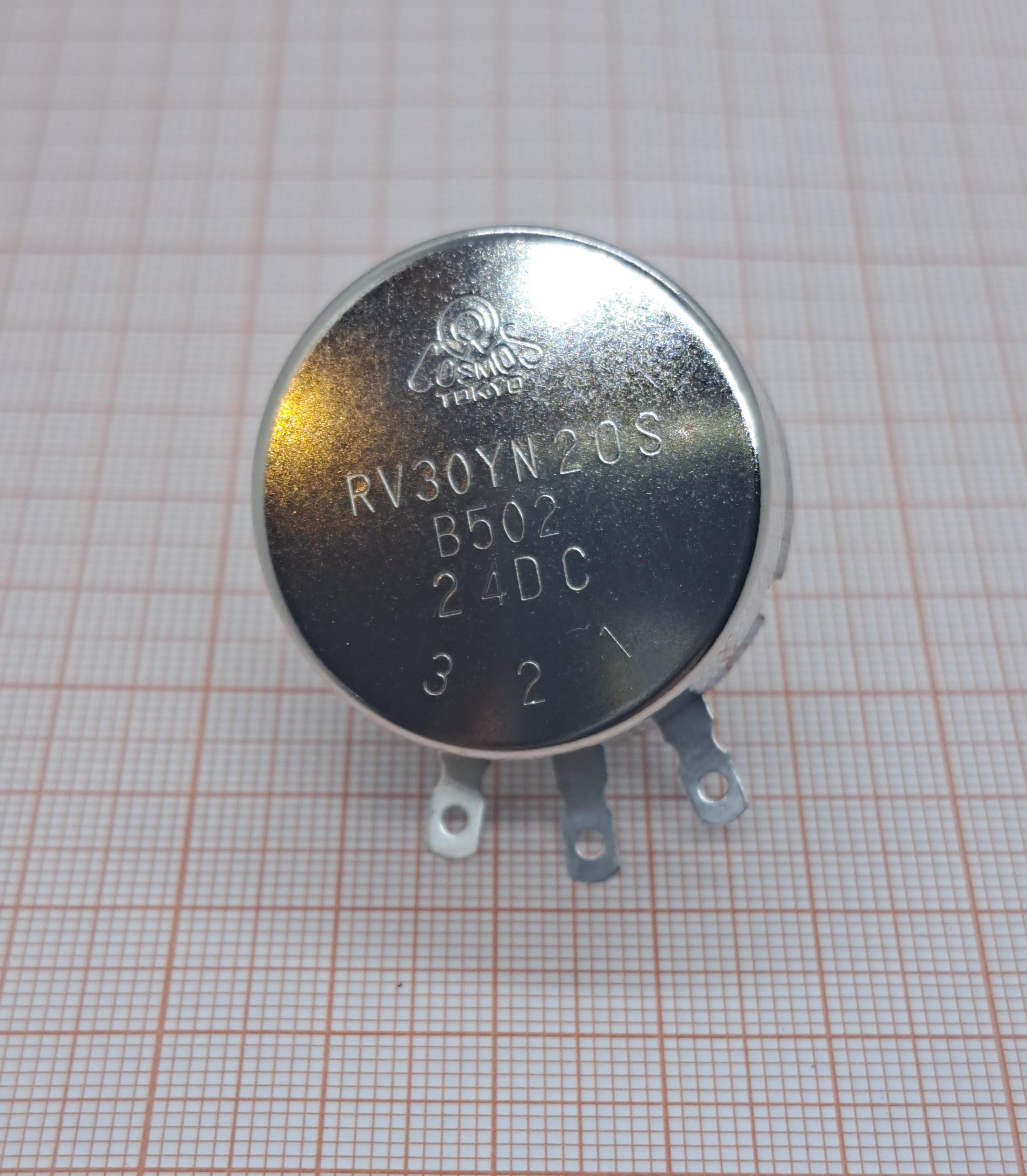

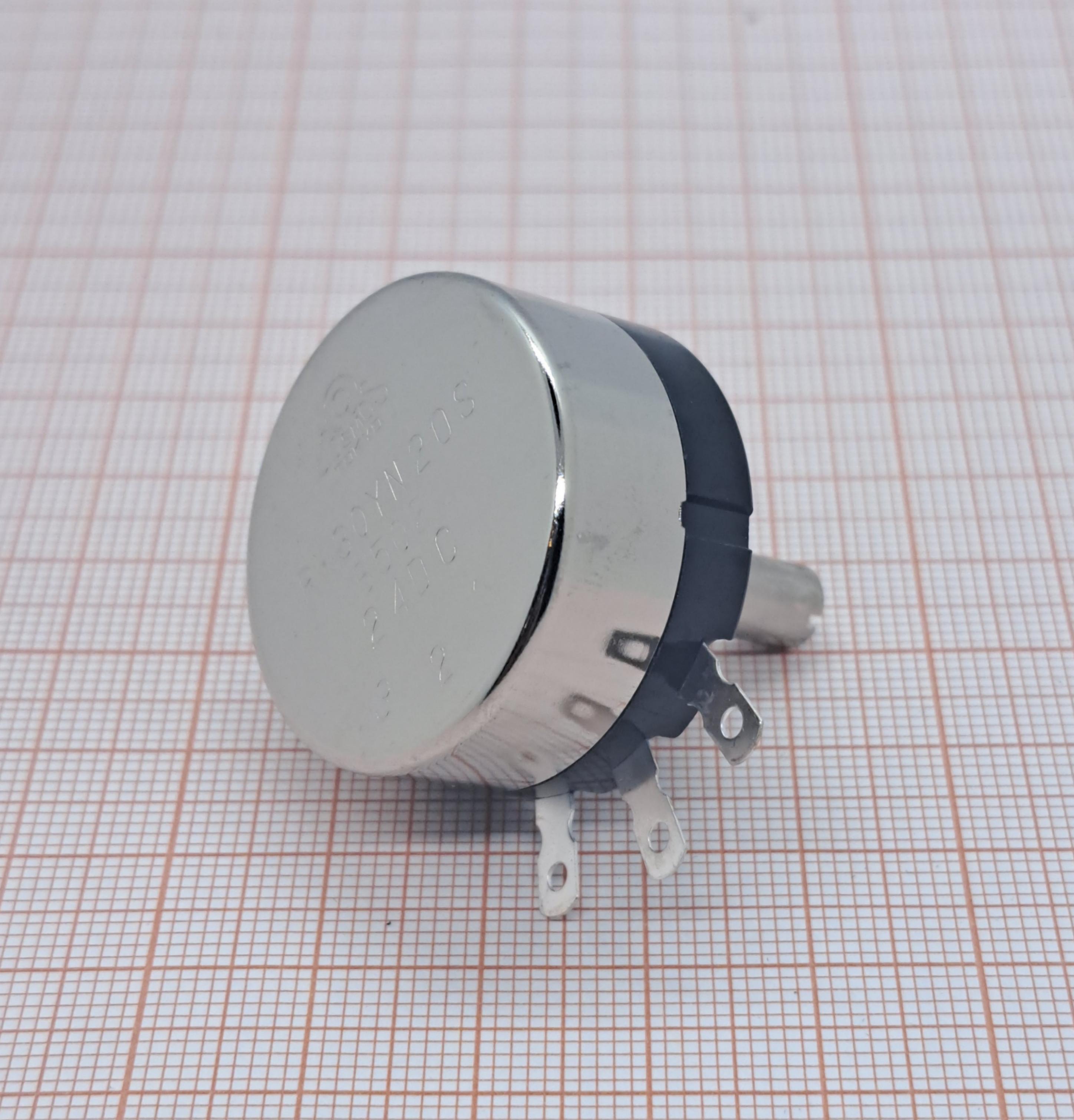

Осевой потенциометр RV30YN-20S-0B502 от TOCOS (теперь часть Bourns, японского лидера в компонентах для электроники, основан в 1960-х, известен прецизионными потенциометрами для аудио и промышленных приложений). Этот потенциометр идеален для инженеров, разработчиков электроники, производителей аудио-оборудования, где нужен точный контроль сопротивления в компактных устройствах.
Основные характеристики:
1. Модель: RV30YN-20S-0B502 — осевой (axial) потенциометр из серии RV30, линейная характеристика, номинал 5 кОм.
2. Измерительные параметры:
- Сопротивление: 5 кОм ±10%, линейная зависимость (A-taper);
- Мощность: 1 Вт;
- Угол поворота механический - 300°;
- Угол поворота электрический - 280°.
3. Питание: Не требуется (пассивный компонент), работает как делитель напряжения.
4. Корпус: Металлический, с осевыми выводами (3 шт.), габариты Ø31x16,5мм, вес 26.94 г.
5. Температура эксплуатации: -10°C до +85°C.
Как работает:
Потенциометр работает как переменный резистор: вращение изменяет сопротивление между выводами (от 0 до 5 кОм), что позволяет делить напряжение в цепи. Подключается к источнику питания и нагрузке (например, к АЦП микроконтроллера для аналогового сигнала); обеспечивают плавную и точную настройку.
Применение:
- Аудио-оборудование: Регуляторы громкости, баланса или эквалайзера (высокая линейность для качества звука);
- Промышленная автоматика: Калибровка датчиков, настройки PID-контроллеров или тестеров (надежность в экстремальных температурах);
- DIY-проекты: В робототехнике, осциллографах или синтезаторах (компактность и простота интеграции).
Преимущества: Долговечность (15000), низкая стоимость, конструкция для точных приложений.
