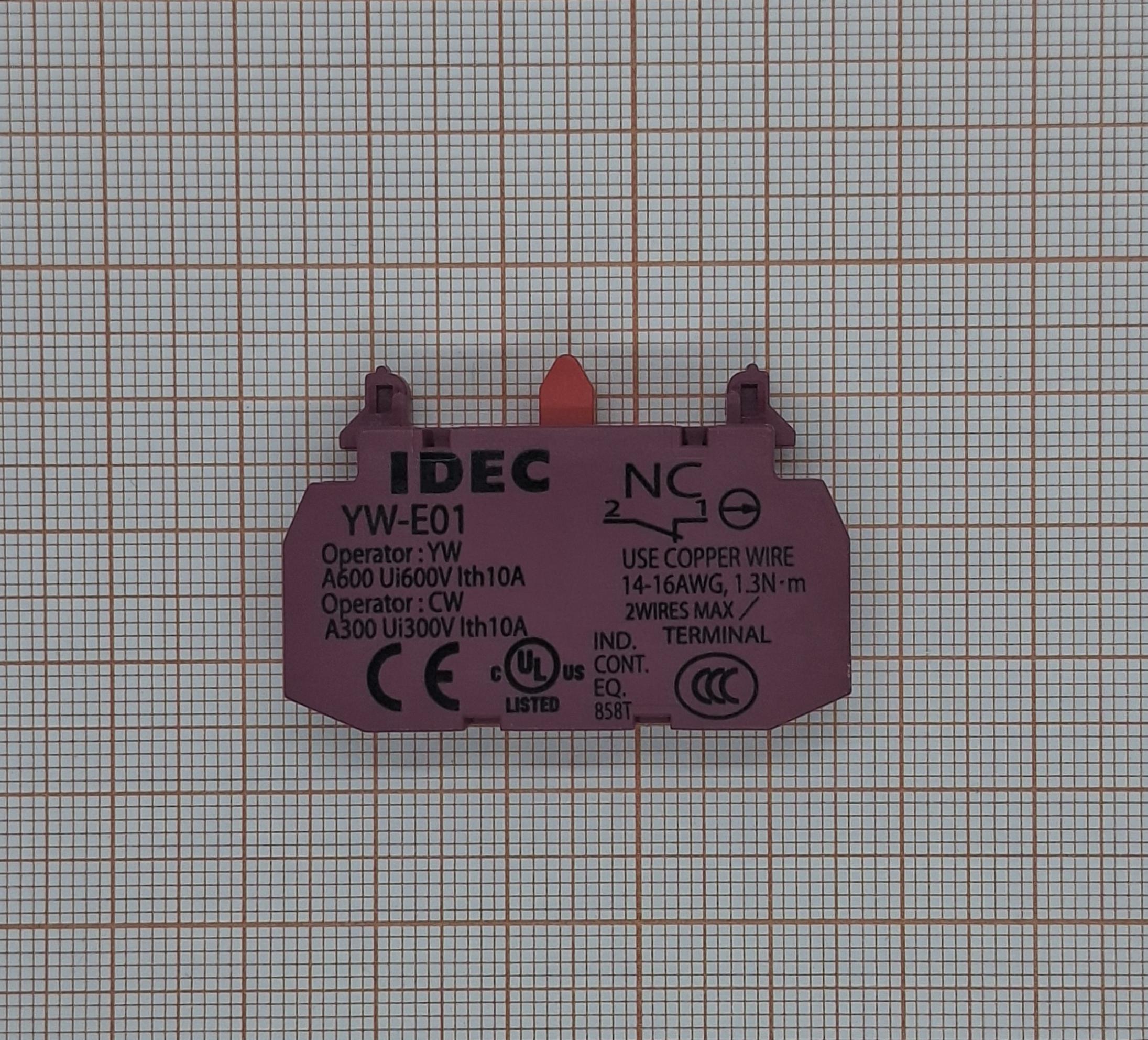

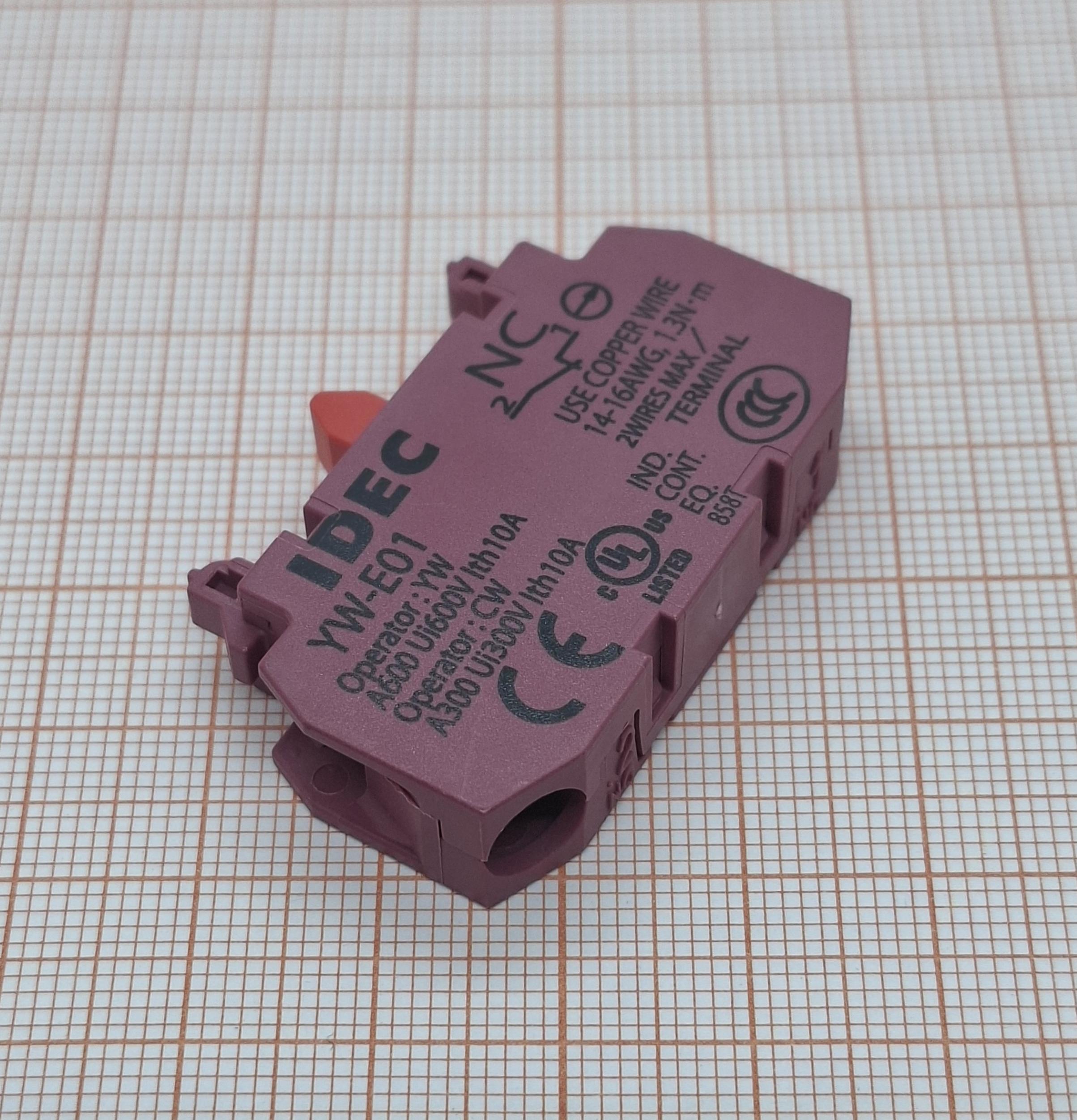

YW-E01 — это однополюсный контактный блок от японского производителя IDEC, предназначенный для установки на заднюю сторону кнопок, переключателей и сигнальных ламп серии YW и CW диаметром 22 мм. Блок имеет один нормально замкнутый контакт (1 NC) — то есть в исходном состоянии контакт замкнут, а размыкается при нажатии на кнопку.
Контактный блок — это дополнительный модуль, который крепится с обратной стороны панели к управляющему элементу (кнопке, переключателю, грибку аварийного останова). При механическом воздействии на оператор кнопки шток внутри блока приводится в движение и переключает электрический контакт. Один блок несёт один контакта; к одному оператору можно подсоединить до трёх блоков (для неосвещённых моделей) или до двух (для освещаемых), набирая нужную конфигурацию.
Технические характеристики
1. Тип контакта: 1 NC (нормально замкнутый, Form B).
2. Номинальный ток: 10 А.
3. Тип клемм: винтовые зажимы (screw terminal).
4. Количество полюсов: 1.
5. Серия: YW.
6. Защита: IP20.
7. Рабочая температура: от −20 °C до +55 °C.
Примеры использования
1. Кнопка аварийной остановки. Самый частый сценарий для YW-E01. На грибковую кнопку аварийной остановки ставят два блока YW-E01 (2 NC). При ударе по кнопке оба NC-контакта размыкаются одновременно, обесточивая цепь управления и останавливая оборудование. Прямое размыкание гарантирует срабатывание даже при залипании контактов.
2. Станции управления лифтами и подъёмниками. YW-E01 применяется в лифтовых станциях управления, частотных преобразователях и платах управления подъёмным оборудованием как вспомогательный контакт кнопочных постов.
3. Системы промышленной автоматизации. В шкафах управления (control panels) YW-E01 служит для коммутации сигналов между кнопками на лицевой панели и внутренними цепями ПЛК, реле, контакторов. Например, NC-контакт может использоваться как сигнал «кнопка не нажата» для диагностики состояния.
4. Системы кондиционирования и автоматизации зданий. Блок используется в постах управления вентиляцией, кондиционированием, освещением — везде, где нужны кнопочные посты с надёжными контактами на 10 А.
5. Печатное и упаковочное оборудование. IDEC указывает полиграфию и упаковку как типовую область применения контактных блоков серии YW.
6. Сигнализация и межблокировки. NC-контакт YW-E01 можно использовать в цепях блокировок — например, чтобы запретить запуск двигателя при открытом защитном кожухе или в нештатном положении селекторного переключателя.
