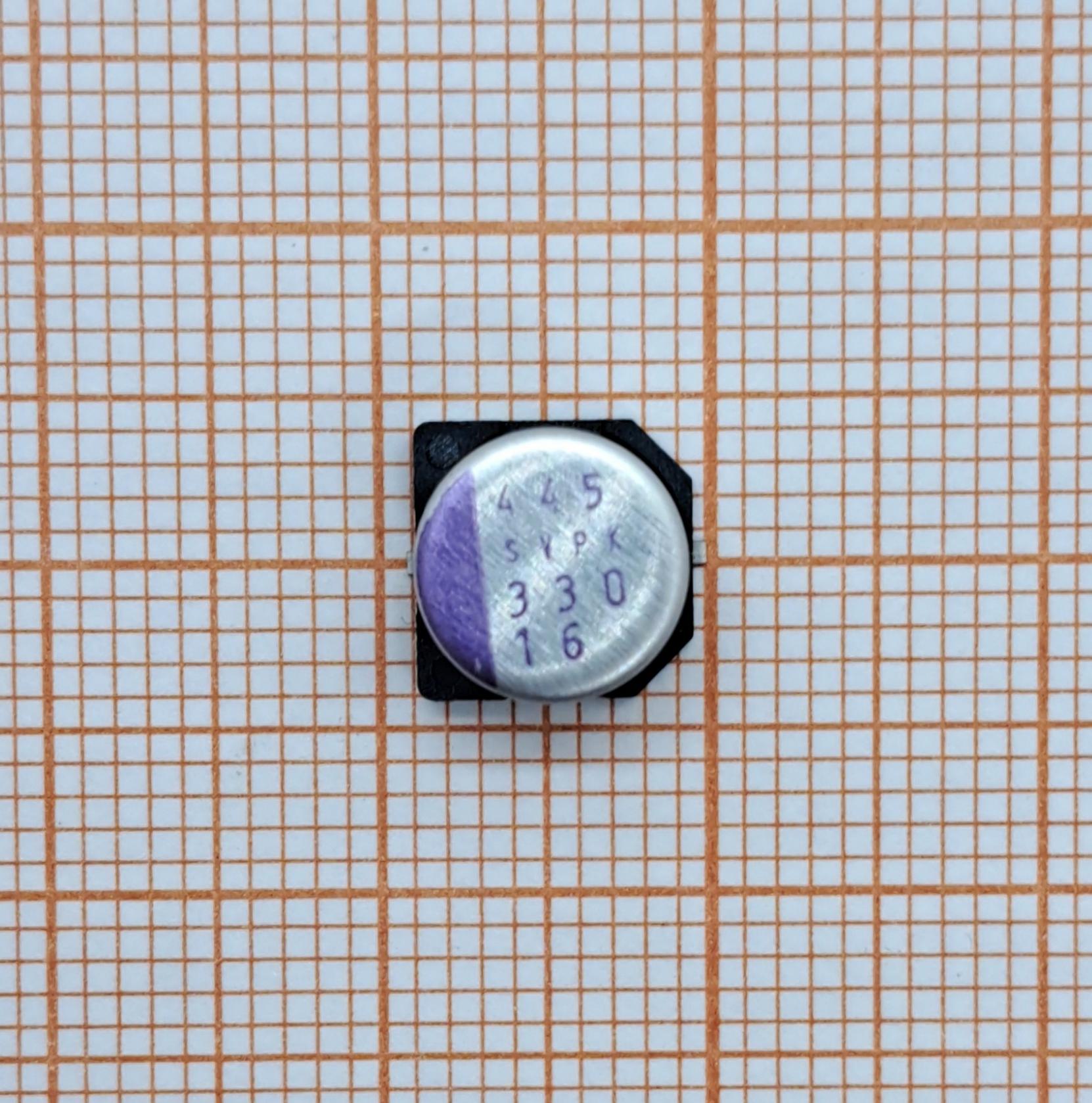

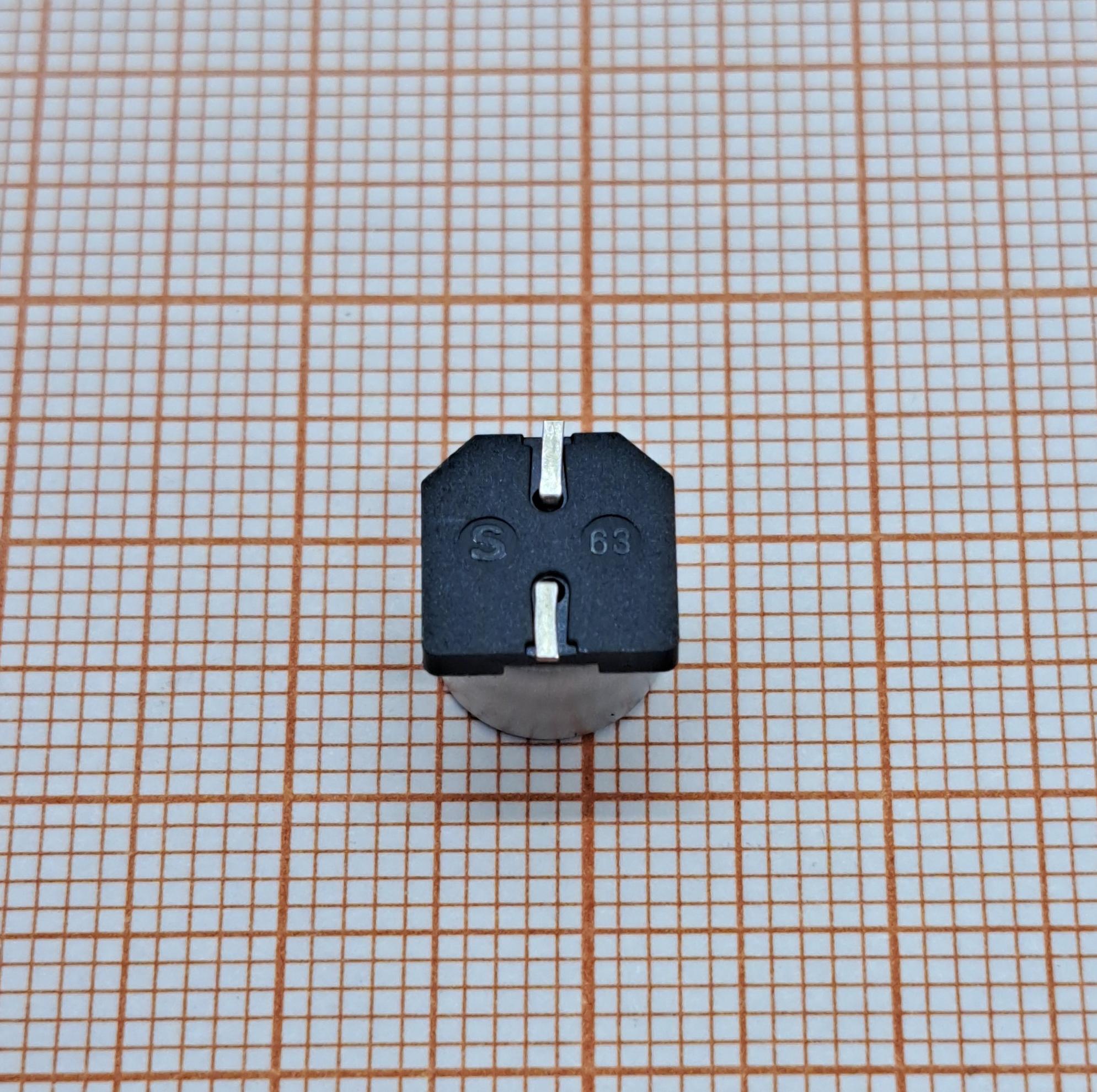

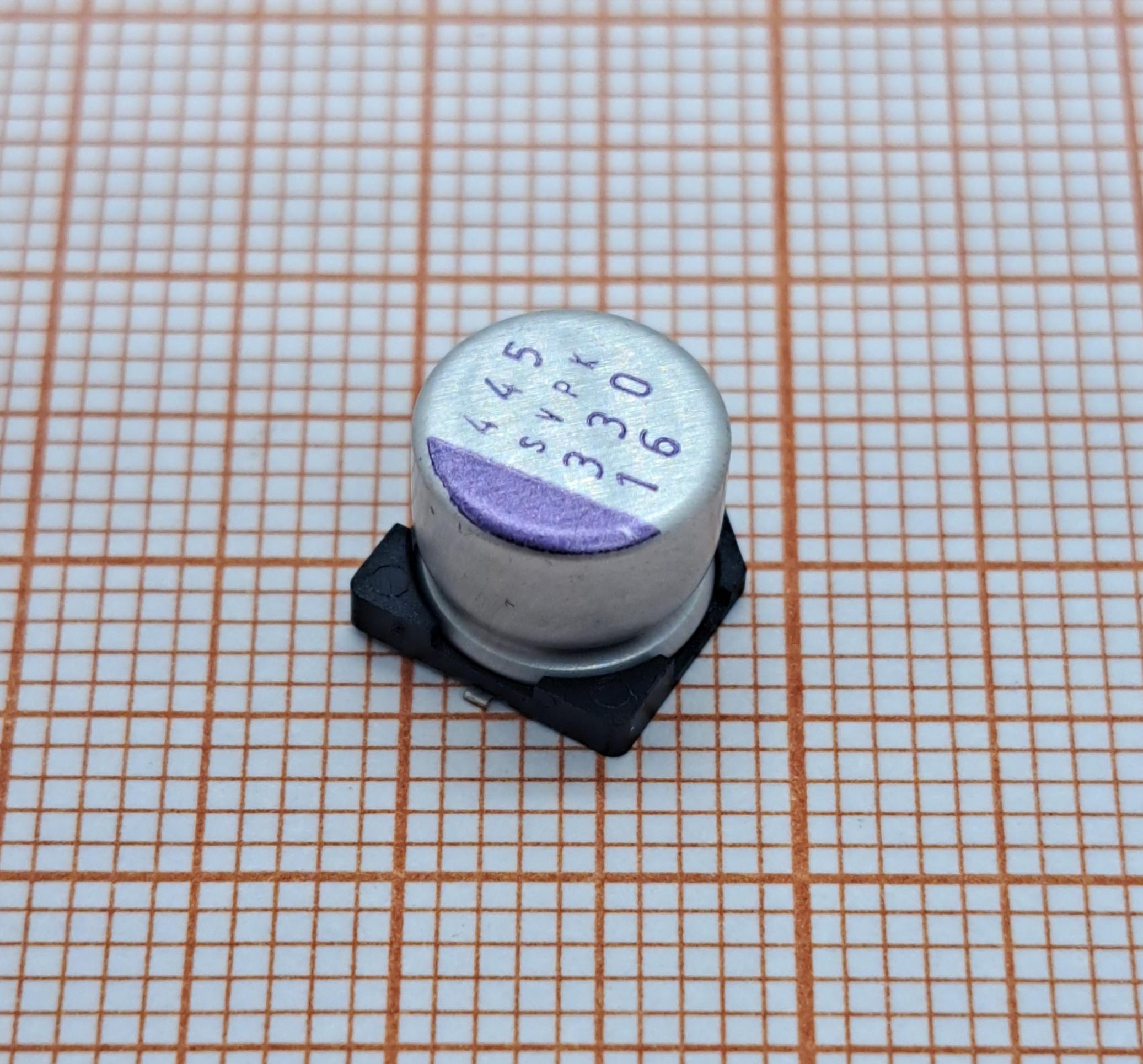

Полимерный конденсатор 16SVPK330M от Panasonic — компонент из серии OS‑CON (Conductive Polymer Aluminum Solid Capacitors), предназначенный для применения в схемах с высокими требованиями к стабильности, долговечности и характеристикам пульсационного тока. Отличается низким эквивалентным последовательным сопротивлением (ESR), высокой надёжностью и длительным сроком службы. Подходит для использования в автомобильной электронике, телекоммуникационном оборудовании, промышленных и потребительских устройствах.
Основные характеристики:
1. Производитель: Panasonic.
2. Тип: полимерный алюминиевый твёрдый конденсатор (OS‑CON).
3. Ёмкость: 330 мкФ.
4. Номинальное напряжение: 16 В.
5. Допуск ёмкости: ±20%.
6. Ток утечки (макс.): 1056 мкА.
7. Максимальный тангенс угла потерь (Dissipation Factor): 0,12.
8. Срок службы: 1000 часов.
9. Рабочая температура: от -55 до 105°C.
10. Способ монтажа: SMD (поверхностный монтаж, вертикальный тип).
Преимущества:
- низкое ESR (22 мОм) — снижает потери мощности и нагрев, улучшает фильтрацию высокочастотных помех;
- высокий пульсационный ток — подходит для импульсных источников питания, DC/DC‑преобразователей, силовых схем;
- широкий диапазон рабочих температур применим в жёстких условиях, включая автомобильную и промышленную электронику;
- долгий срок службы выше, чем у традиционных электролитических конденсаторов;
- стабильность параметров — полимерный электролит обеспечивает лучшую стабильность ёмкости и ESR во времени и при изменении температуры;
- компактные размеры — экономия места на печатной плате;
- безопасность и экологичность — соответствует RoHS, не содержит галогенов;
- надёжность — протестирован по стандарту AEC‑Q200 (для автомобильной электроники).
Конденсатор 16SVPK330M подходит для схем, где важны низкое ESR, высокий пульсационный ток и надёжность:
1. Импульсные источники питания (SMPS), AC/DC и DC/DC преобразователи.
2. Фильтрация питания в цифровых схемах (процессоры, FPGA, ASIC).
3. Автомобильная электроника (бортовые системы, информационно‑развлекательные комплексы, системы управления двигателем) — благодаря соответствию AEC‑Q200.
4. Телекоммуникационное оборудование (базовые станции, маршрутизаторы, коммутаторы).
5. Промышленные системы (PLC, сервоприводы, преобразователи частоты).
6. Потребительская электроника (ноутбуки, мониторы, игровые консоли).
7. Медицинское оборудование — где требуется высокая надёжность.
8. Серверное и сетевое оборудование — стабилизация питания процессоров и памяти.
16SVPK330M — высокопроизводительный SMD‑конденсатор с превосходными характеристиками по ESR и пульсационному току. Он оптимален для современных силовых и цифровых схем, особенно в условиях жёстких температурных режимов и требований к надёжности. При выборе следует учитывать его полярность, допуск ёмкости и ограниченный срок службы при экстремальных температурах.
