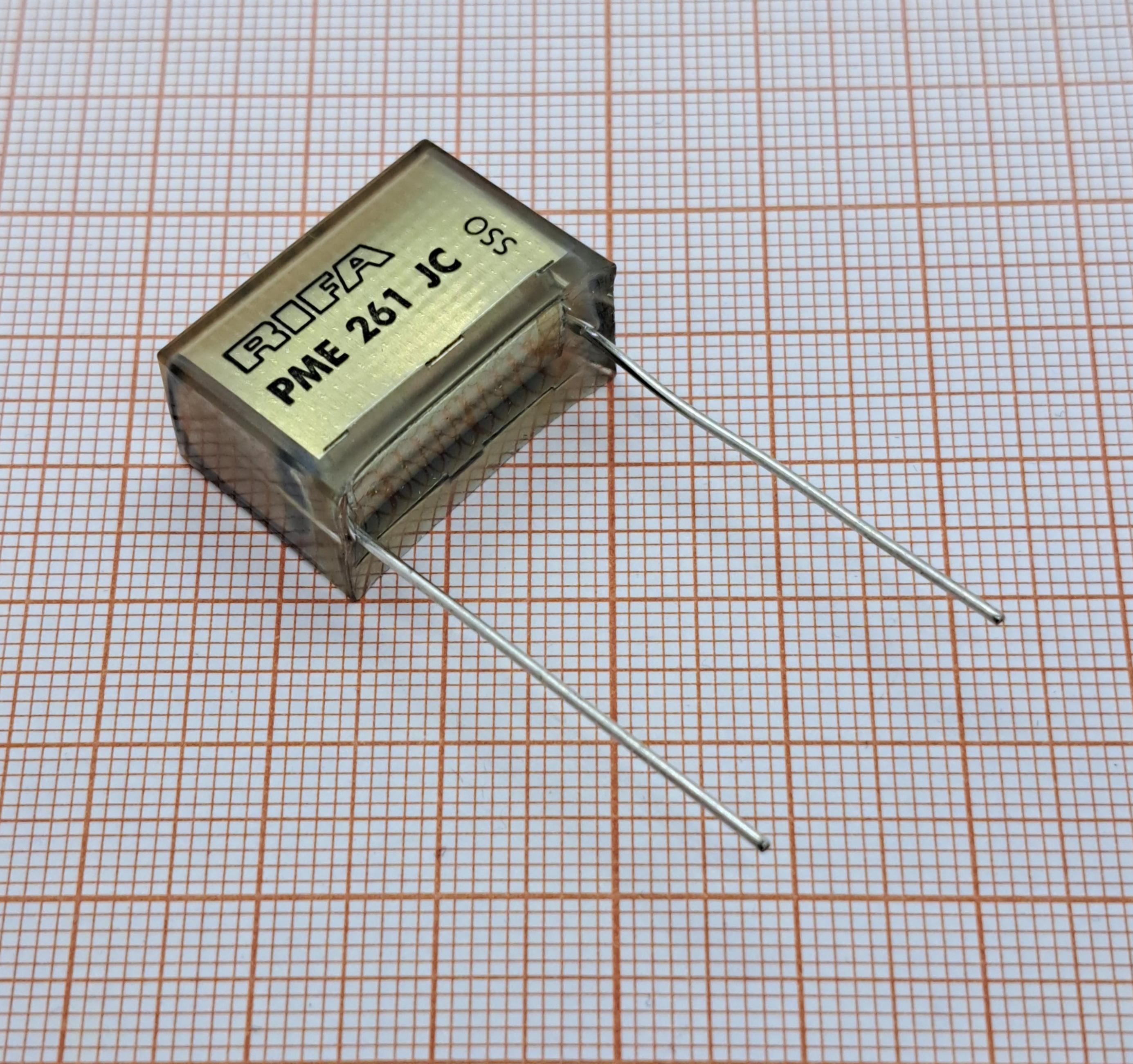

PME261JC6100KR30 — металлобумажный конденсатор с самовосстанавливающейся структурой от мирового лидера в производстве пассивных компонентов — компании KEMET.
Ключевые особенности:
- металлизированные обкладки;
- бумажный диэлектрик;
- самовосстановление при локальных пробоях;
- высокая надёжность и долговечность;
- устойчивость к импульсным нагрузкам.
Основные технические характеристики:
1. Номинальная ёмкость 100нФ.
2. Допуск ёмкости ±5%.
3. Номинальное напряжение 1000 В DC.
4. Рабочий температурный диапазон: от -40 до 100°C.
5. Тип монтажа: выводной (THT), аксиальные выводы.
6. Шаг выводов: 20,3 мм.
7. Корпус: компактный прямоугольный, пластик.
Конструкция:
- рулонная структура: бумага с металлизированными слоями скручена в рулон;
- диэлектрик: специальная конденсаторная бумага;
- обкладки: тонкий слой металла (алюминий/цинк), нанесённый на бумагу;
- герметизация: корпус заполнен компаундом для защиты от влаги;
- выводы: лужёная медь, аксиальное расположение.
Принцип самовосстановления: при локальном пробое диэлектрика металл вокруг повреждённого участка испаряется. Образуется изоляционный барьер. Конденсатор сохраняет работоспособность без короткого замыкания.
Преимущества:
1. Надёжность: самовосстановление продлевает срок службы.
2. Стабильность: сохранение ёмкости при старении и нагрузках.
3. Устойчивость: выдерживает импульсные токи до 10–20 А.
4. Безопасность: негорючий пластиковый корпус (UL 94 V-0).
5. Универсальность: подходит для постоянного и переменного тока.
6. Долговечность: срок службы 10000–20000 часов при номинальных условиях.
Области применения:
1. Силовая электроника:
- фильтры питания в высоковольтных источниках;
- коррекция коэффициента мощности (PFC);
- балласты газоразрядных ламп.
2. Аудиотехника:
- кроссоверы акустических систем («тёплый» звук);
- аналоговые фильтры в усилителях.
3. Промышленное оборудование:
- пусковые цепи электродвигателей;
- импульсные схемы управления;
- промышленные контроллеры.
4. Специальные устройства:
- генераторы высокого напряжения;
- лазерные системы;
- рентгеновское оборудование.
