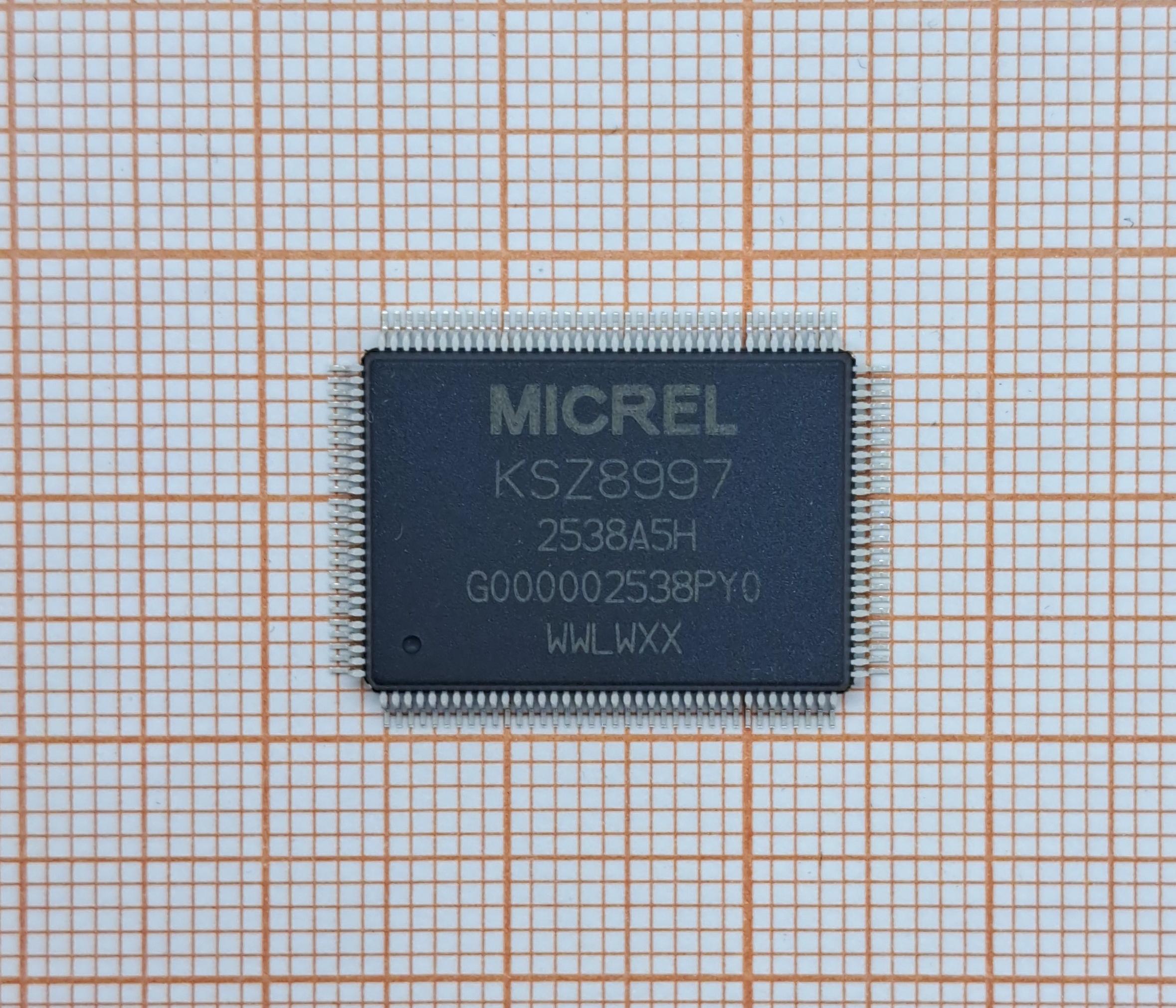

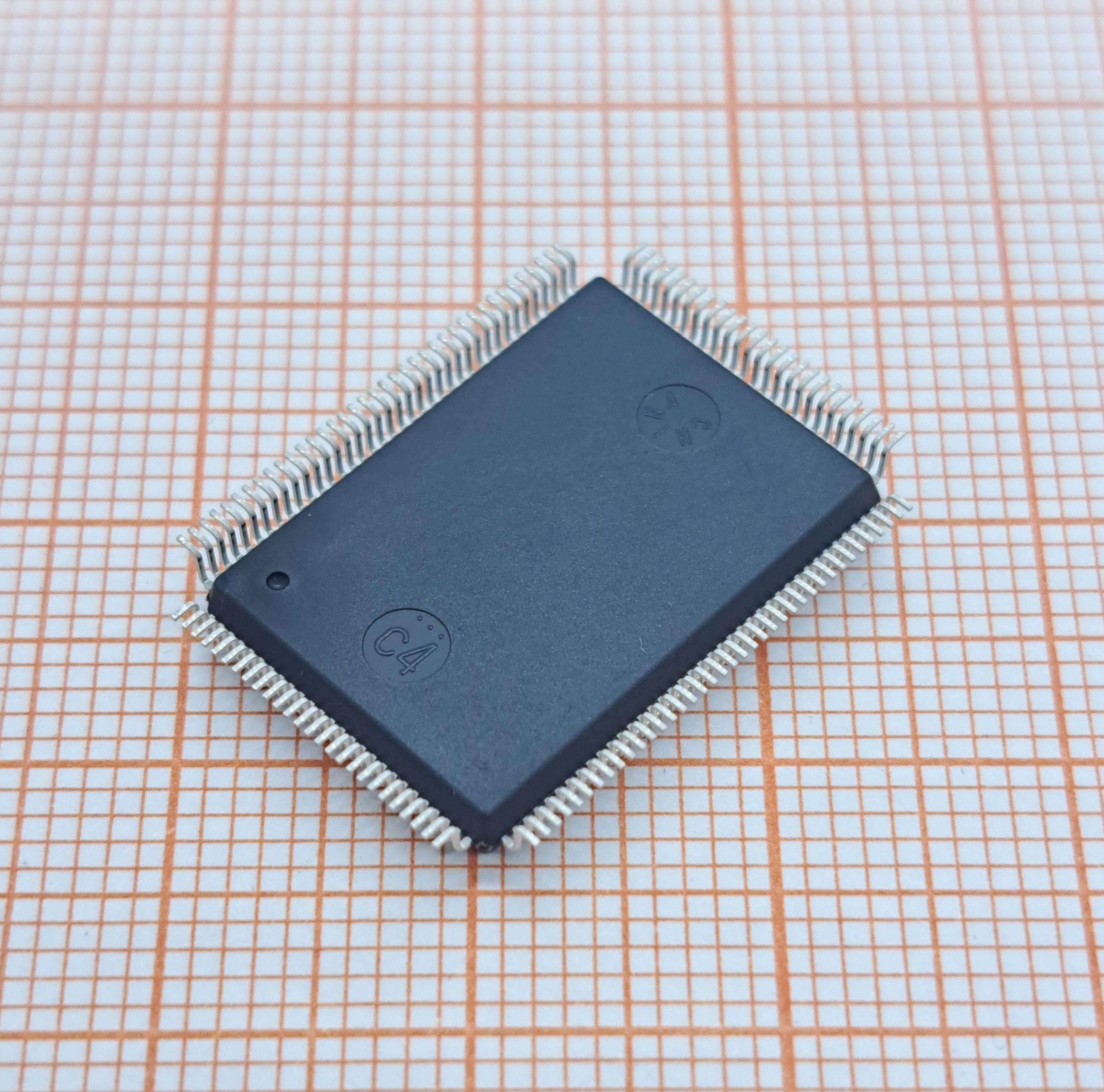

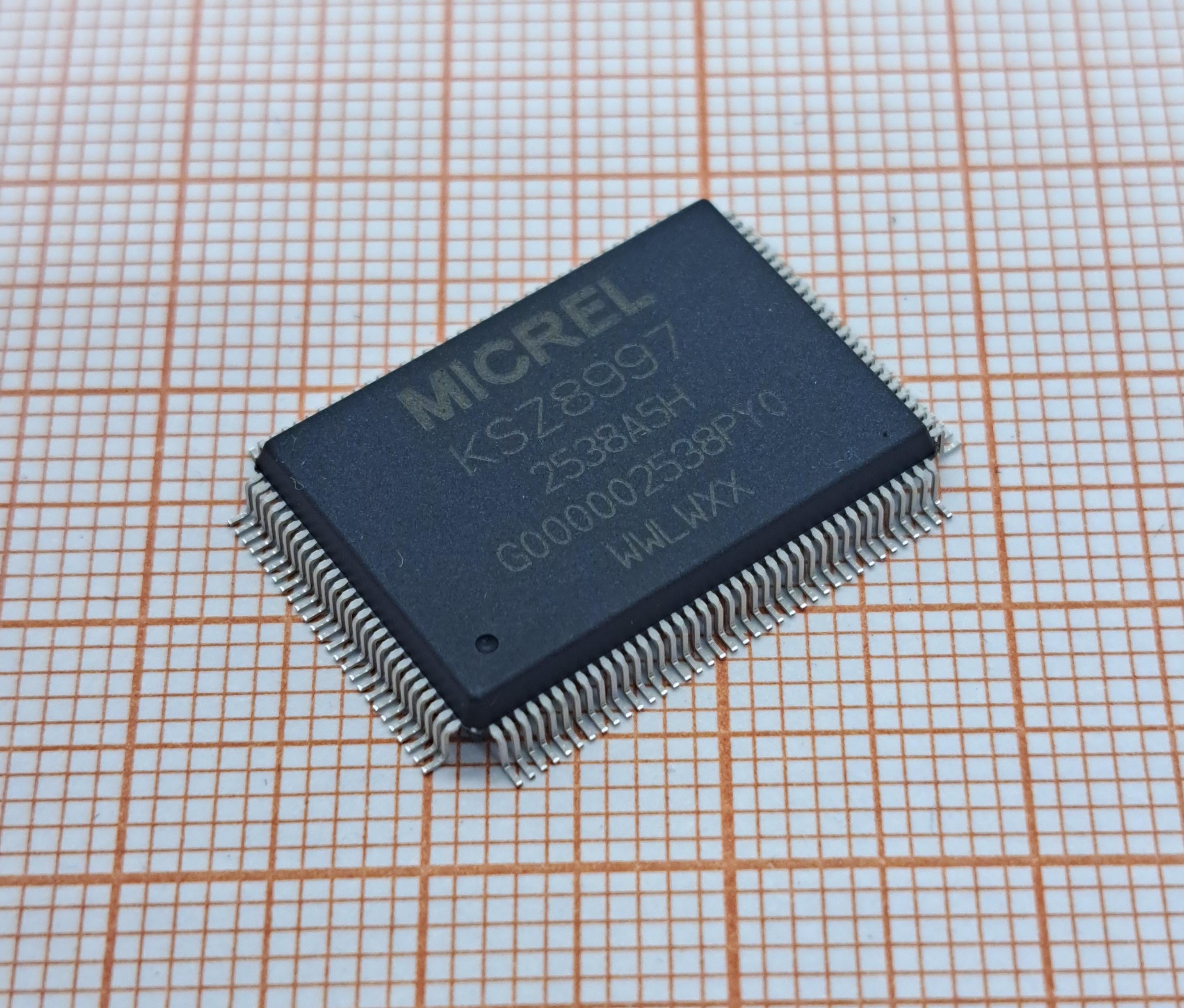

KSZ8997 — интегральная микросхема (ИС) от компании Microchip Technology (ранее — Micrel), представляющая собой 8‑портовый коммутатор Ethernet 10/100 Мбит/с со встроенными трансиверами и буферами кадров. Устройство предназначено для использования в неуправляемых системах, не требующих вмешательства процессора.
Основные функции:
1. Микросхема объединяет:
- 8 физических трансиверов (PHY) для подключения к сети;
- 8 блоков управления доступом к среде (MAC);
- интегрированный коммутатор 2‑го уровня (L2 switch).
2. Устройство может работать без вмешательства процессора — настройки задаются через внешние соединения (I/O strapping) или с помощью EEPROM при сбросе системы.
Ключевые характеристики:
1. Скорость передачи данных: 10 Мбит/с (10BASE‑T) и 100 Мбит/с (100BASE‑TX).
2. Интерфейсы: MDI, MDI‑X (автоматическое определение типа кабеля), MII.
3. Количество портов: 8.
4. Буфер кадров: встроенная SRAM 32K×32 (128 КБ), адаптивное распределение между портами (до 512 буферов на порт).
5. Пропускная способность памяти: 2,0 Гбит/с.
6. Приоритезация трафика: DiffServ, 802.1p, на основе портов.
7. Автосогласование: IEEE 802.3 (скорость, дуплекс, управление потоком).
KSZ8997 используется в:
- небольших рабочих коммутаторах;
- инфраструктуре VoIP;
- сетевых коммутаторах;
- модемах и роутерах;
- сетевом оборудовании для домашних и офисных сетей;
- телевизорах и приставках с поддержкой интернета;
- компьютерных мониторах и мультимедийном оборудовании с подключением к сети.
Преимущества:
- высокая надёжность и стабильность работы;
- экономичное использование пространства благодаря компактному корпусу;
- простота интеграции в различные устройства;
- поддержка широкого диапазона температурных условий.
