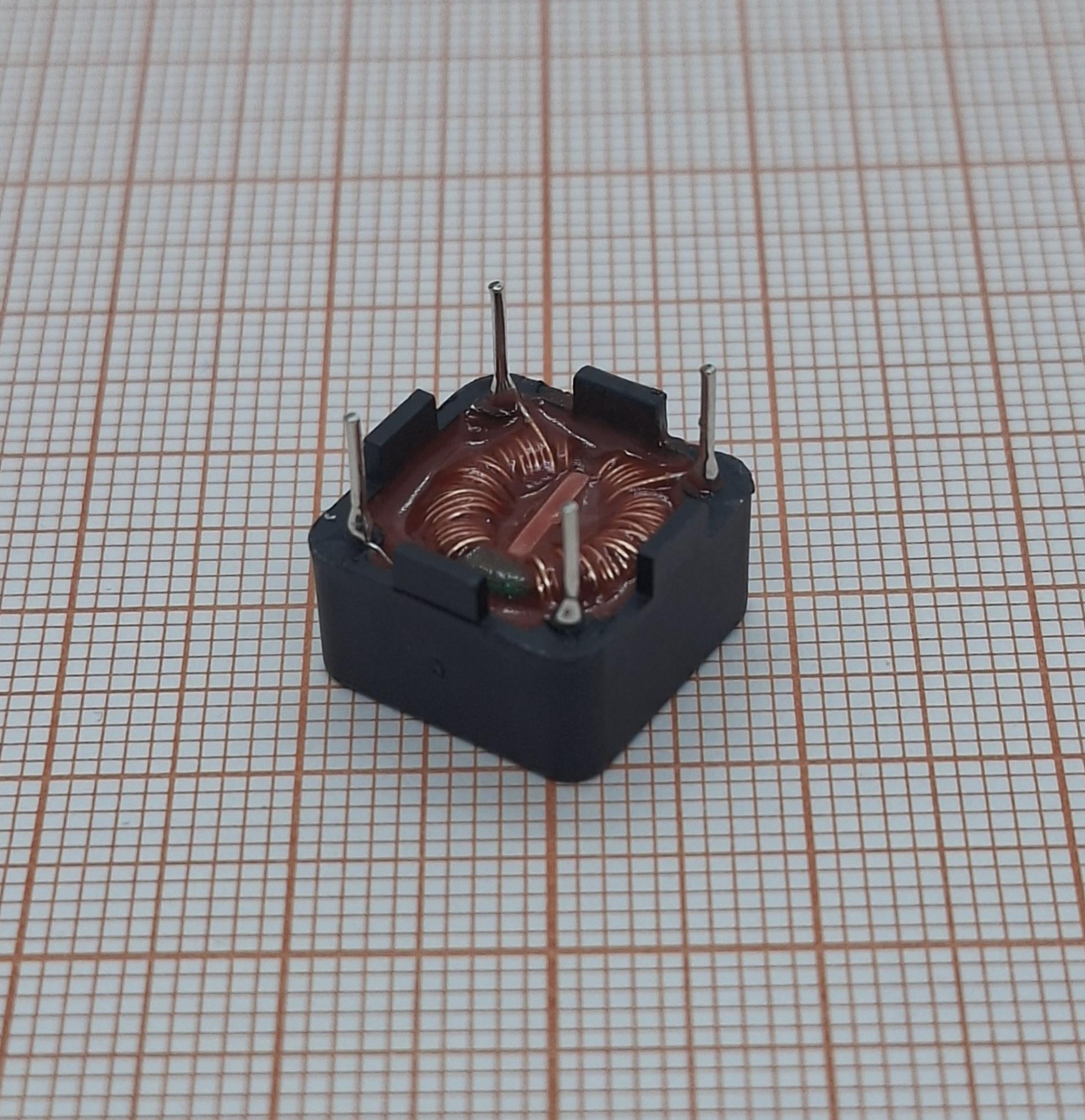

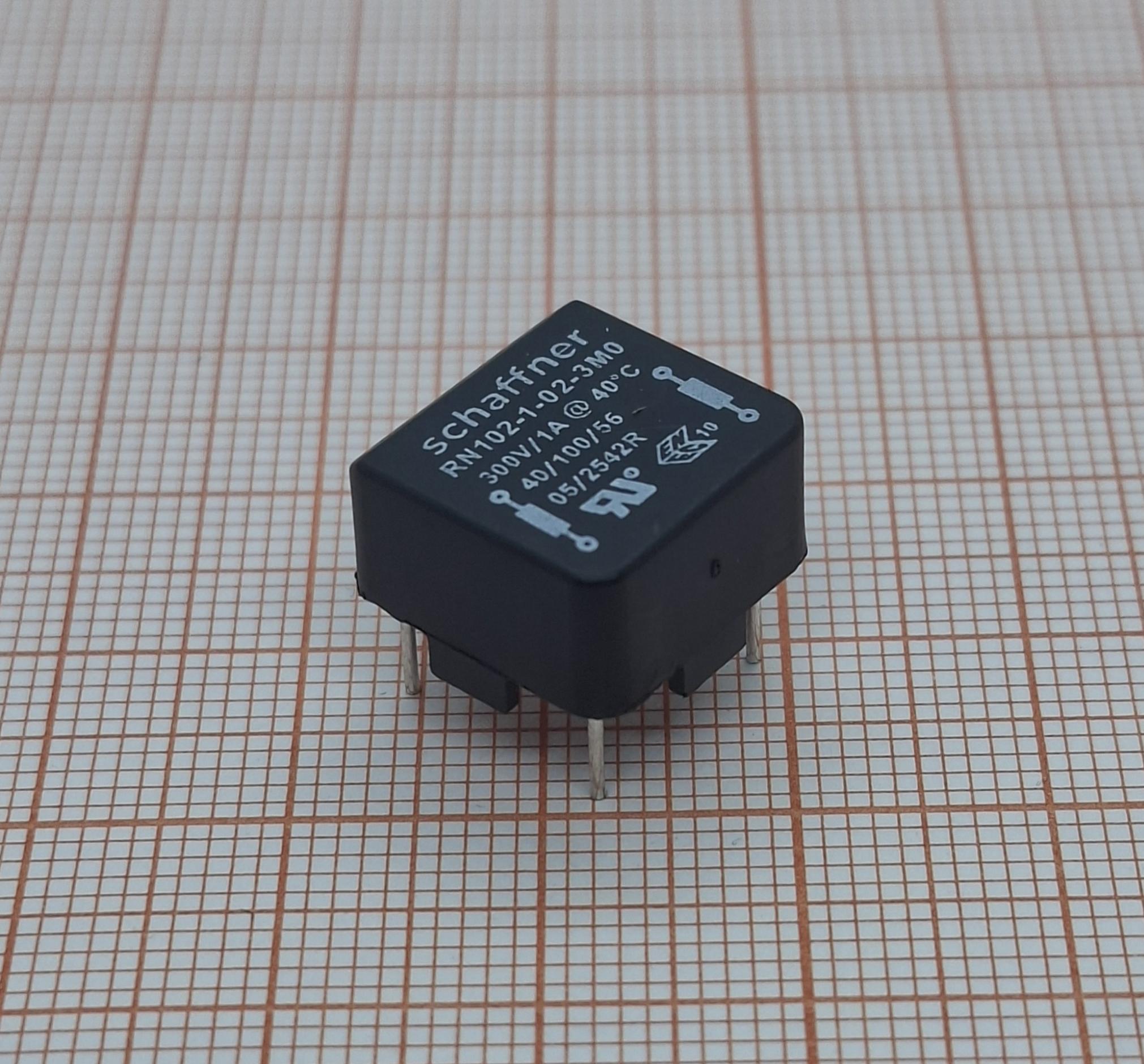

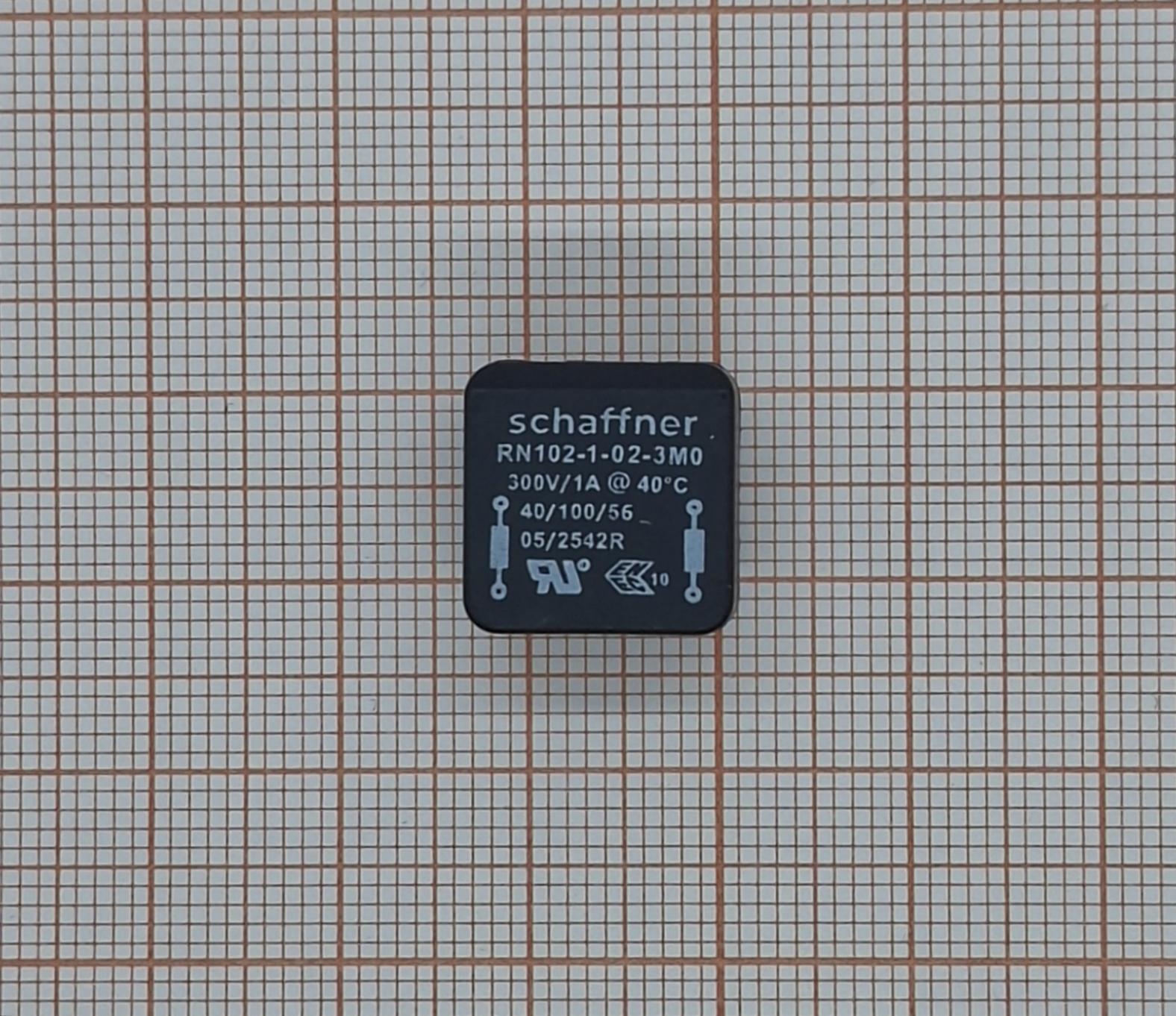

RN102-1-02-3M0 — это синфазный дроссель с компенсацией тока серии RN от швейцарской компании Schaffner — одного из ведущих мировых производителей компонентов для подавления электромагнитных помех (ЭМС). Дроссель устанавливается на печатную плату (THT-монтаж) и включается последовательно в фазный и нейтральный провода сетевого входа для подавления синфазных помех.
Синфазный дроссель (он же — дроссель с компенсацией тока, current-compensated choke) — это компонент, состоящий из тороидального ферритового сердечника с двумя обмотками, намотанными встречно. Рабочий ток (дифференциальный, фаза → нейтраль) протекает по обмоткам в противоположных направлениях, и его магнитные поля взаимно компенсируются — сердечник не насыщается даже при больших токах нагрузки. А вот синфазные помехи (одинаковые по фазе на обоих проводах, текущие на землю) создают поля, складывающиеся в одном направлении, и встречают большое индуктивное сопротивление — помеха подавляется.
Технические характеристики:
1. Тип: синфазный дроссель с компенсацией тока.
2. Конфигурация: двойная (dual, 2 линии).
3. Номинальный ток: 1 А (при 40 °C).
4. Индуктивность (на обмотку): 3 мГн при 10 кГц.
5. Сопротивление постоянному току: 210 мОм (макс.).
6. Максимальное рабочее напряжение: 300 В AC (250 В AC при 40 °C).
7. Рабочая частота: DC — 400 Гц.
8. Габариты: 14 × 14 × 9 мм.
Примеры применения:
1. Входные EMI-фильтры импульсных блоков питания.
Классическое применение — входной фильтр сетевого помехоподавления в импульсных блоках питания (SMPS). Дроссель включается последовательно в фазный и нейтральный провода на входе, а вместе с конденсаторами X и Y образует полноценный EMI-фильтр, подавляющий как синфазные, так и дифференциальные помехи. Именно так выглядит типовая схема в datasheet Schaffner.
2. Подавление помех в устройствах без заземления.
Дроссели RN используются в приборах без земляного подключения — там, где синфазные помехи не отводятся в землю, а циркулируют по проводам питания. Дроссель создаёт для них высокое сопротивление.
3. Цепи фазового управления.
Применяется в схемах с тиристорами, симисторами и транзисторами для подавления помех, генерируемых при коммутации. Часто используется в сочетании с насыщающими дросселями серии RI.
4. ИБП и DC-DC преобразователи.
В источниках бесперебойного питания и DC-DC преобразователях дроссели RN создают основу для многоступенчатых фильтров подавления помех на стороне сетевого входа.
5. Медицинское оборудование.
Дроссели RN используются в медицинских устройствах, где требования к утечкам тока и ЭМС особенно жёсткие. Высокая прочность изоляции (4000 В AC обмотка-корпус) критична для приборов класса BF/CF.
6. Бытовая техника и потребительская электроника.
В стиральных машинах, кондиционерах, зарядных устройствах и другой технике с микроконтроллерным управлением — для прохождения сертификации по ЭМС (CISPR 14, CISPR 32).
