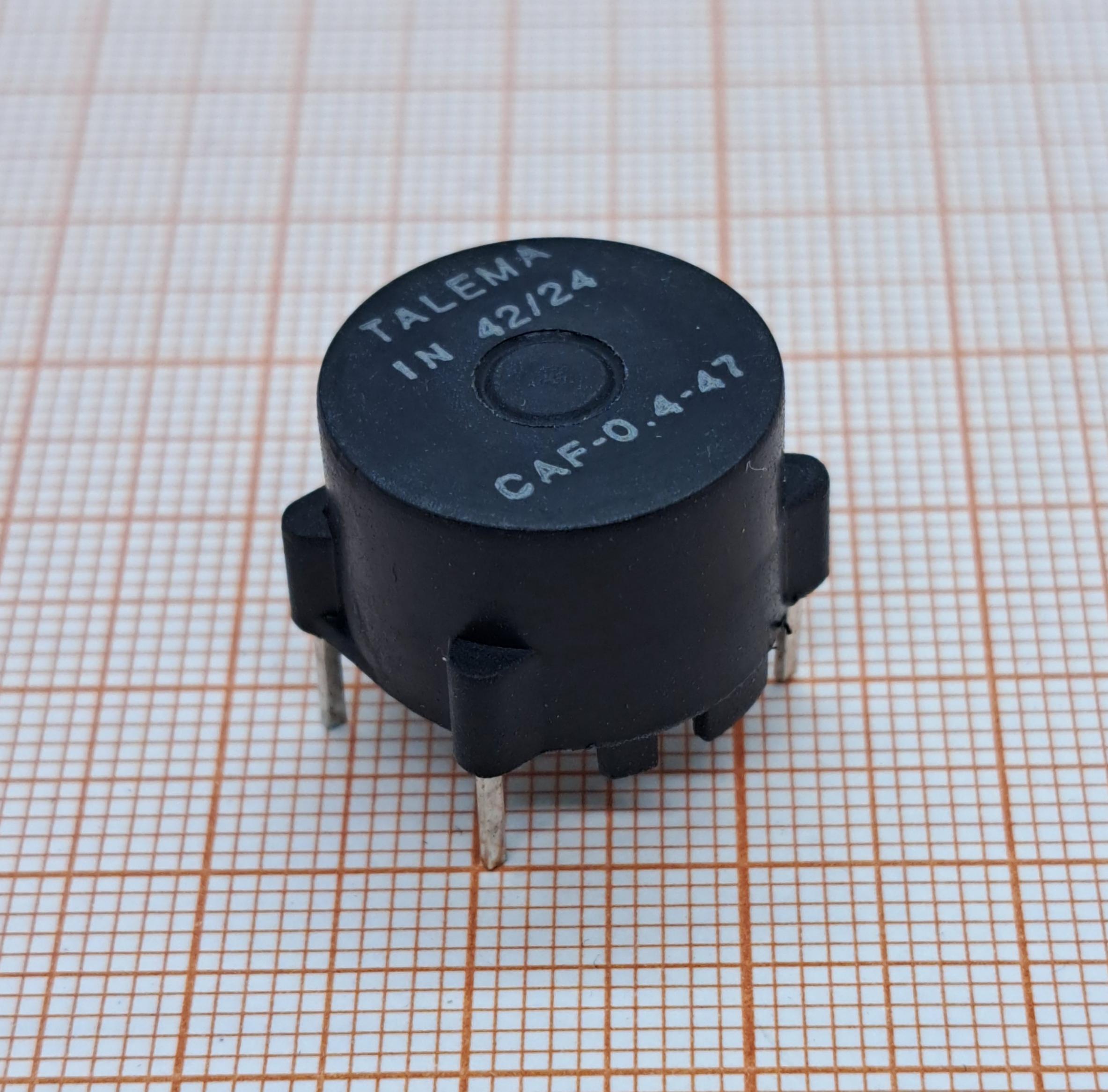

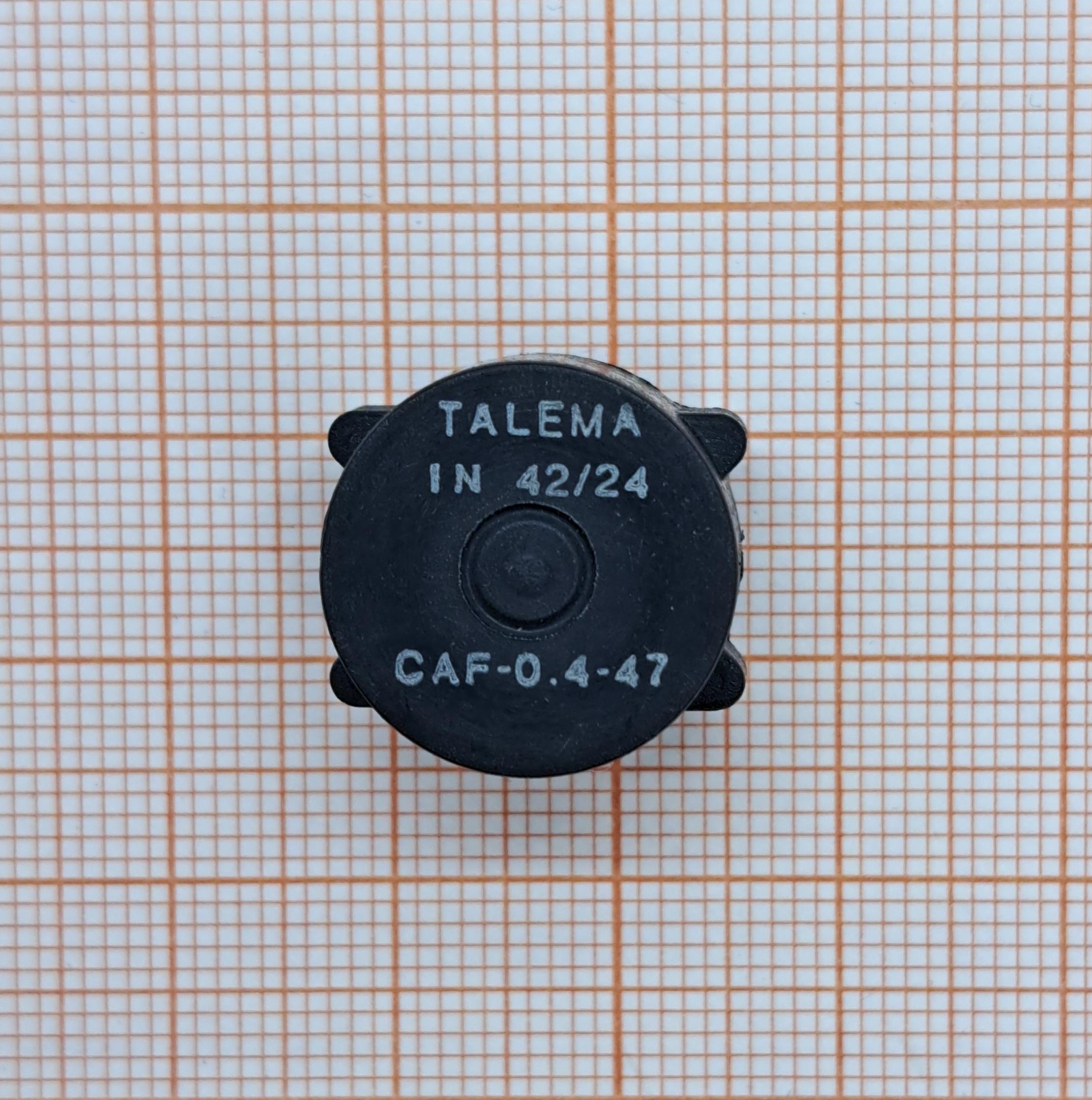

CAF-0.4-47 — тороидальный синфазный дроссель от производителя TALEMA, предназначенный для стабилизации тока в электронных схемах, в частности, в сетевых фильтрах.
Технические характеристики:
1. Индуктивность: 47 мГн на обмотку (всего 2 обмотки) при тестовой частоте 10 кГц.
2. Сопротивление по постоянному току (DCR) 1942 мОм.
3. Рабочее напряжение до 250 В переменного тока.
4. Максимальный рабочий ток 0,4 А.
5. Погрешность ±30%.
6. Рабочая температура: от −40 °C до +125 °C.
7. Монтаж: THT (Through Hole Technology, выводной монтаж).
8. Шаг выводов: 10×15 мм.
9. Тестовое напряжение: 1,5 кВ переменного тока.
Особенности:
- компенсация. Повышает точность работы дросселя;
- материал. Проволочный;
- тип фильтра. Signal Line.
Дроссель используется в сетевых фильтрах для подавления синфазных помех, в источниках питания, промышленных и бытовых электроприборах.
Принцип работы.

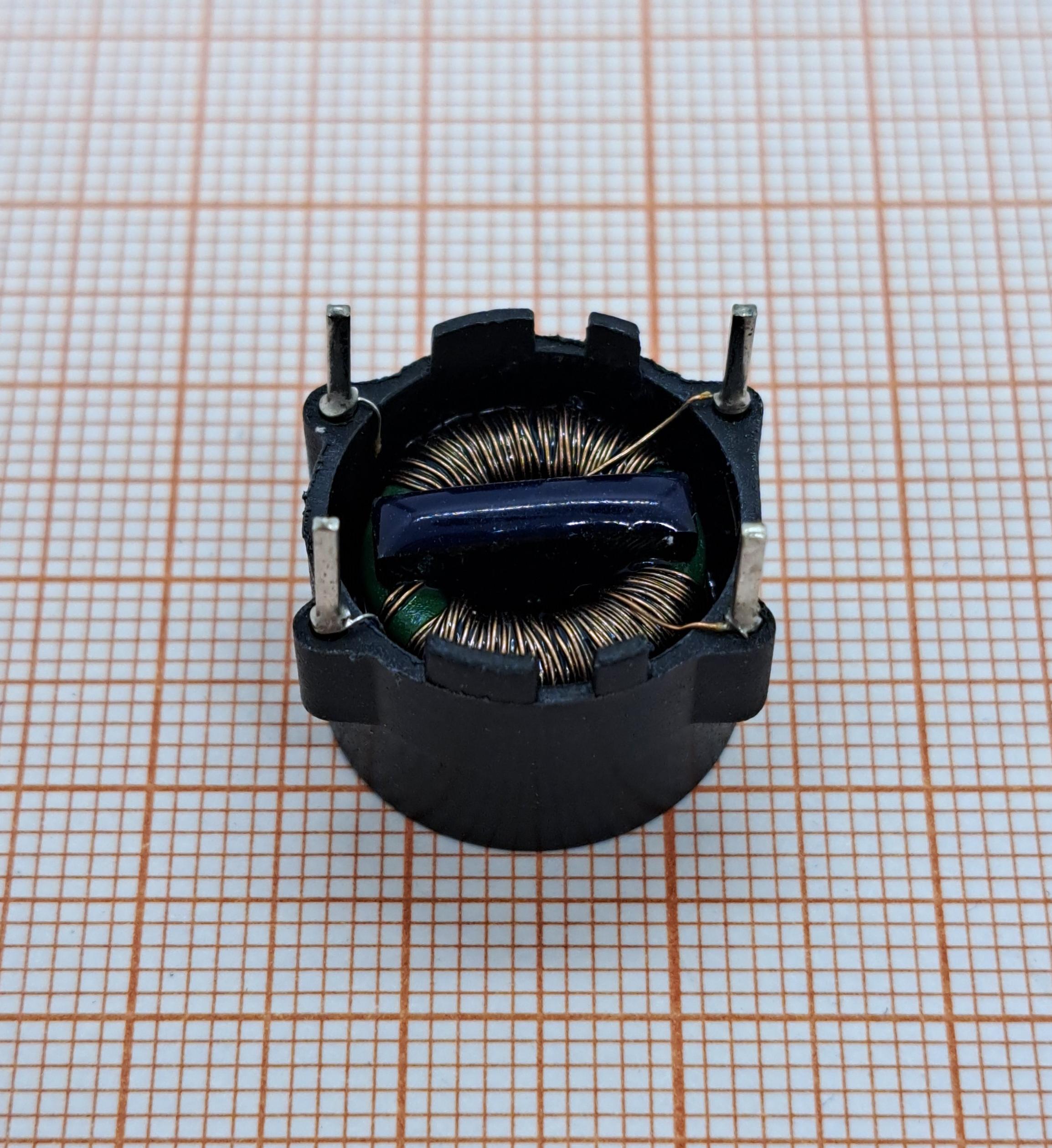

Синфазный дроссель состоит из двух обмоток, намотанных на общий сердечник с высокой магнитной проницаемостью.
При протекании синфазных токов (токов помехи, которые текут в одном направлении в обоих проводах относительно земли) магнитные потоки, создаваемые этими токами в каждой обмотке, складываются. Это приводит к увеличению входного импеданса дросселя. Высокий импеданс эффективно подавляет синфазные токи и снижает амплитуду шумового сигнала.
При протекании дифференциальных токов (полезного сигнала, который течёт в противоположных направлениях в двух проводах) магнитные потоки, индуцированные этими токами, взаимно нейтрализуют друг друга. В результате входной импеданс дросселя в дифференциальном режиме близок к нулю, и он практически не влияет на прохождение полезного сигнала.
Таким образом, синфазный дроссель работает как проводник для дифференциального сигнала и как индуктивность для синфазного тока (шума). Это позволяет эффективно фильтровать помехи, не искажая полезный сигнал.
