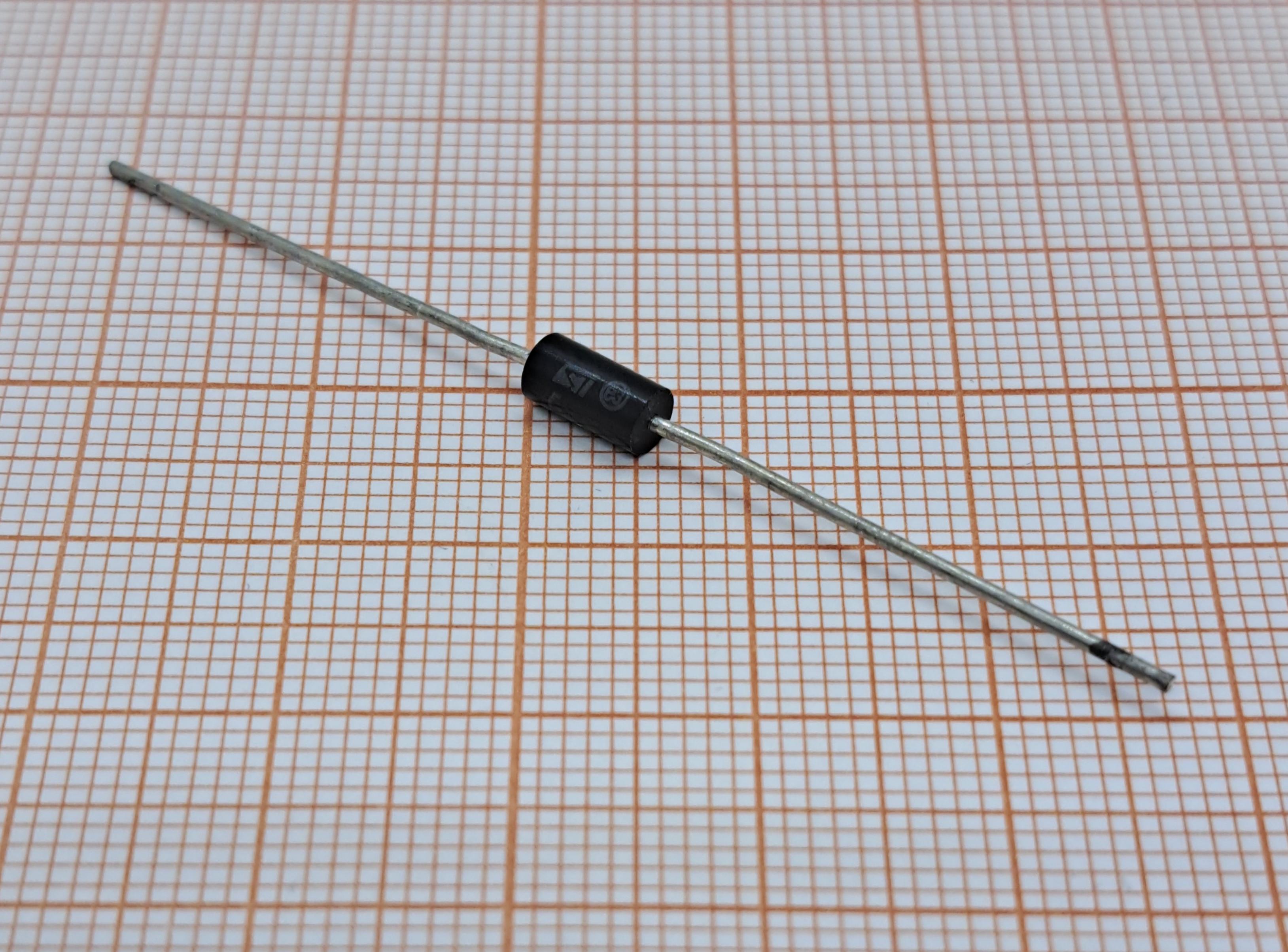

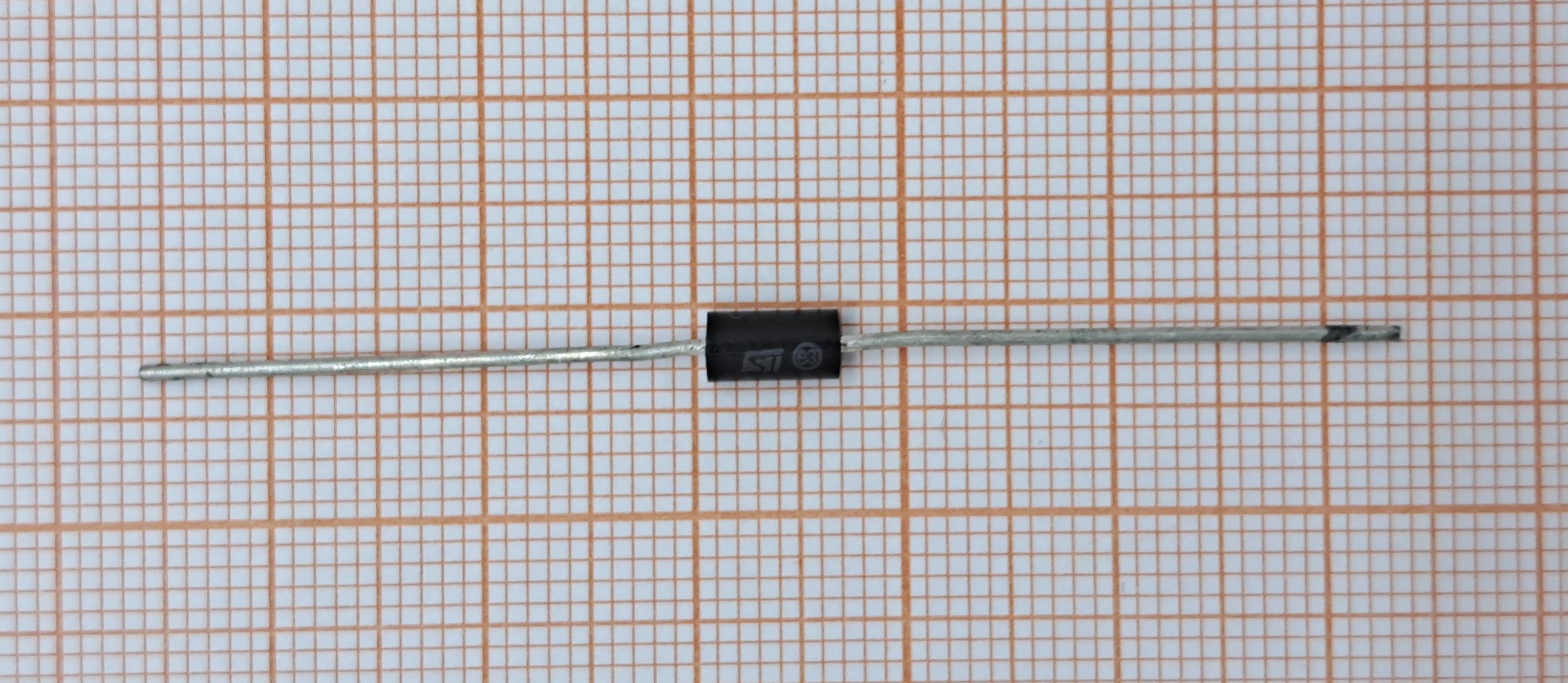

BZW04-376B — двунаправленный TVS-диод (Transient Voltage Suppressor) от DIOTEC SEMICONDUCTOR, предназначенный для защиты электронных компонентов от импульсных перенапряжений, электростатических разрядов (ESD) и переходных процессов. Он ограничивает напряжение в цепях постоянного и переменного тока, предотвращая повреждение чувствительных элементов.
Основные характеристики:
1. Рабочее напряжение (VWM): 376 В — максимальное напряжение, при котором диод работает в нормальном режиме без пробоя.
2. Напряжение пробоя (VBRmin): не менее 440 В — минимальное напряжение, при котором диод начинает проводить ток.
3. Напряжение фиксации (VC): не более 603 В при пиковом импульсном токе (Ipp) — максимальное напряжение, которое диод может ограничить при импульсной нагрузке.
4. Рассеиваемая мощность (PPPM): 400 Вт — максимальная мощность, которую диод может рассеивать при импульсной нагрузке.
5. Рабочая температура: от −55 °C до +175 °C.
6. Корпус: DO-15 (DO-204AL, DO-41) — аксиальный корпус для монтажа в отверстия (Through Hole).
7. Полярность: двунаправленный — защищает от перенапряжений в обоих направлениях.
Диод используется в электронных устройствах, требующих защиты от импульсных помех, в том числе в:
- системах связи;
- автомобильной электронике;
- компьютерах и периферийном оборудовании;
- телевизорах и мультимедийных устройствах;
- промышленном оборудовании;
- системах электропитания;
- бытовой технике.
Особенности:
1. Высокая скорость срабатывания.
2. Устойчивость к повторным воздействиям.
3. Малый размер корпуса.
4. Высокая надёжность.
