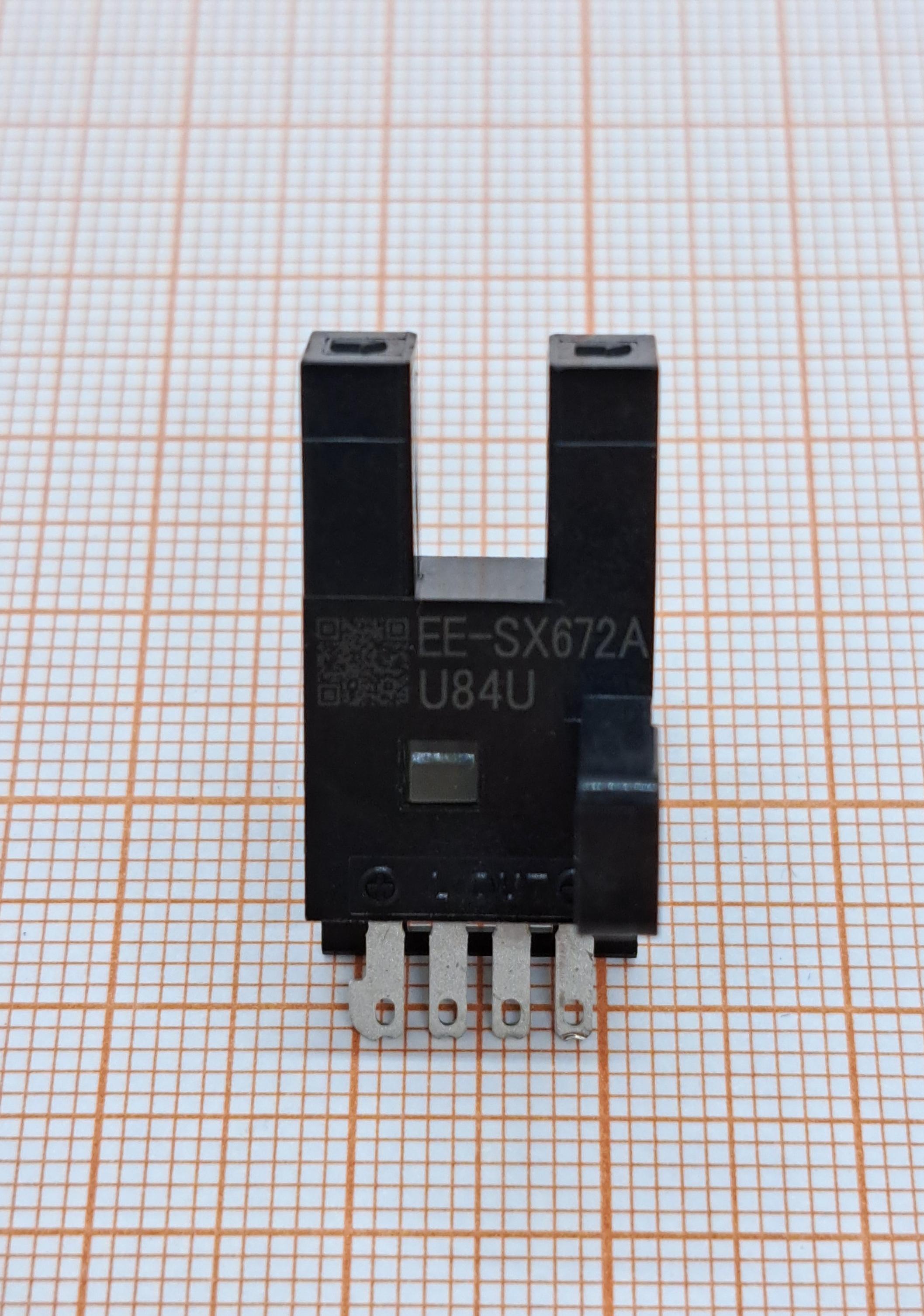

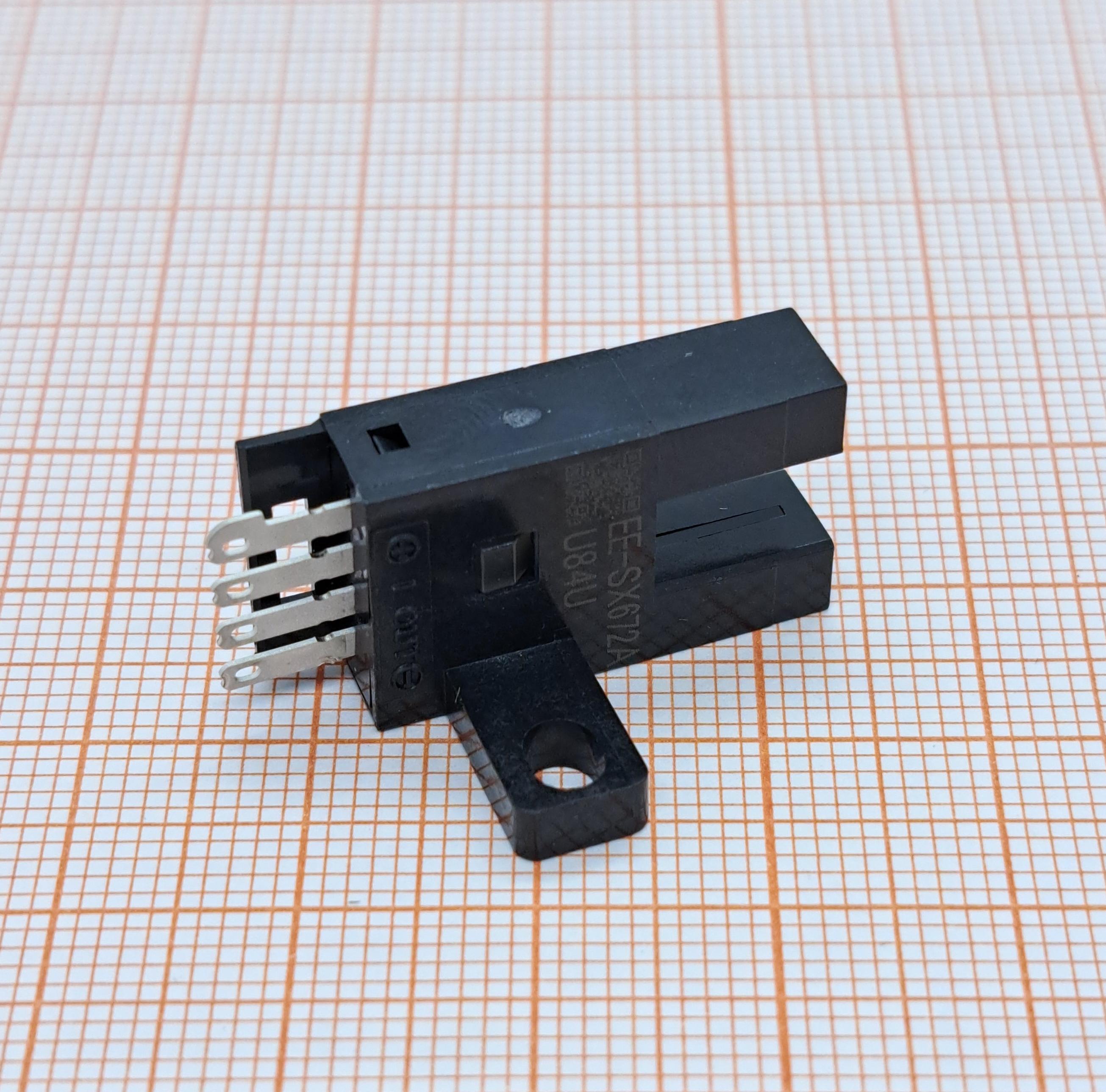

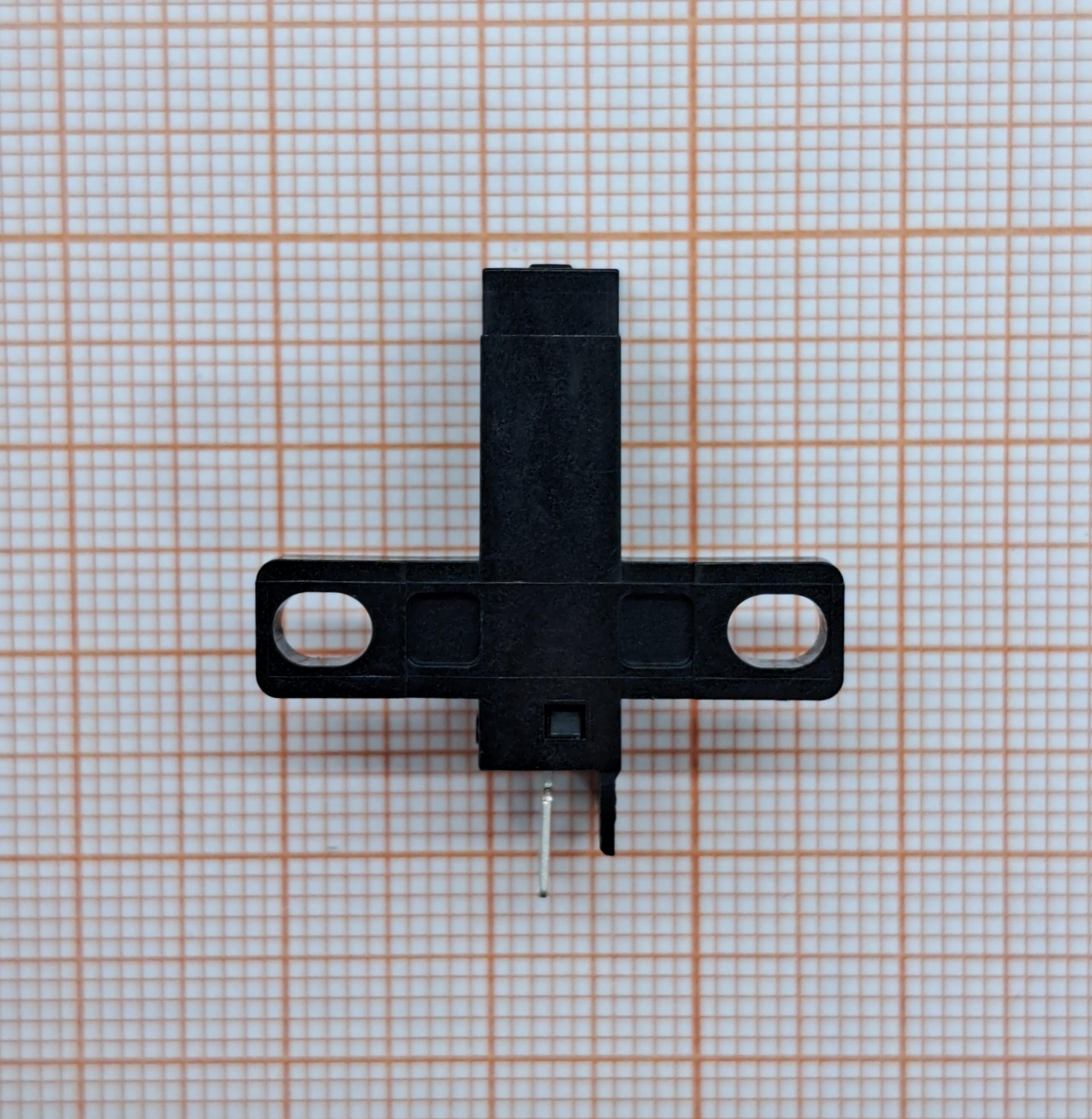

Оптоэлектронный датчик EE-SX672A производства OMRON — это миниатюрный оптический датчик, предназначенный для обнаружения объектов в щелевой конфигурации. Он используется в системах автоматизации для контроля наличия объектов, уровня жидкости, подсчёта проходящих предметов и в аварийных системах безопасности.
Основные характеристики:
1. Тип датчика: оптоэлектронный (оптический).
2. Дальность обнаружения: 5 мм.
3. Конфигурация выхода: NPN (открытый коллектор).
4. Режимы работы: DARK-ON (срабатывание при затемнении) и LIGHT-ON (срабатывание при наличии света).
5. Напряжение питания: 5–24 В DC.
6. Рабочий ток: до 100 мА (максимальный), потребление тока — 35 мА.
7. Время отклика: 1 мс.
8. Рабочая температура: от -25 °C до +55 °C.
9. Класс защиты: IP50.
10. Тип света: инфракрасный.
Принцип работы.
Излучатель генерирует инфракрасный луч (длина волны — 940 нм). Этот луч направляется на приёмник.
Приёмник постоянно отслеживает наличие светового сигнала от излучателя. В нормальном состоянии, когда луч не прерывается, приёмник фиксирует его присутствие.
При появлении объекта между излучателем и приёмником световой луч прерывается. Приёмник регистрирует отсутствие света и генерирует выходной сигнал.
Выходной сигнал передаётся в управляющую систему (например, в PLC), которая может инициировать определённое действие: остановку конвейера, включение машины, изменение параметров процесса и т. д..
Особенности:
- высокая точность обнаружения объектов;
- удобство установки благодаря модульной системе;
- малый размер зоны обнаружения;
- прочность и надёжность.
Применение:
1. Автоматизация производственных линий.
2. Автоматические ворота и шлагбаумы.
3. Автоматические двери.
4. Линии упаковки и упаковочной техники.
5. Аварийные системы безопасности.
