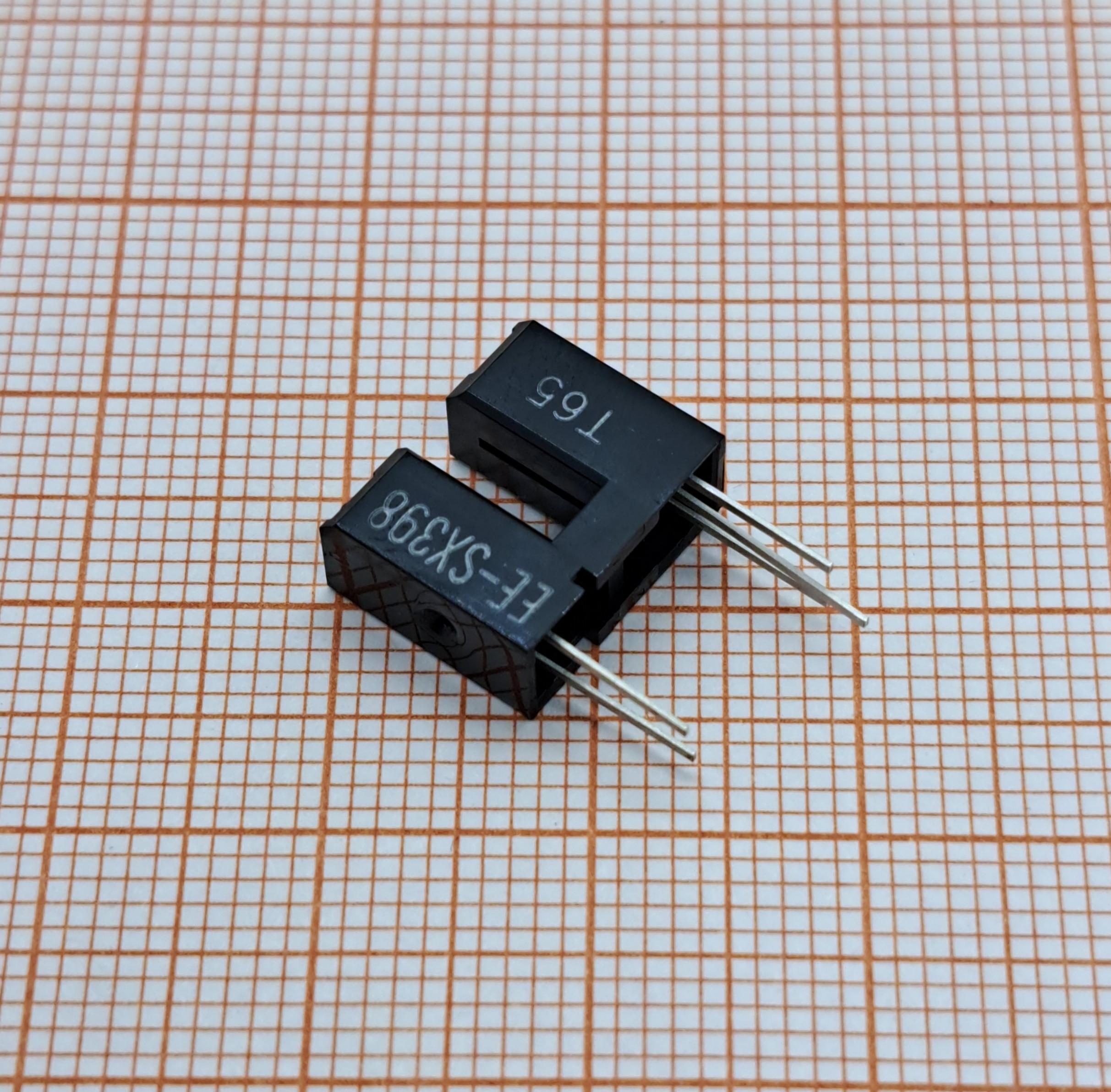

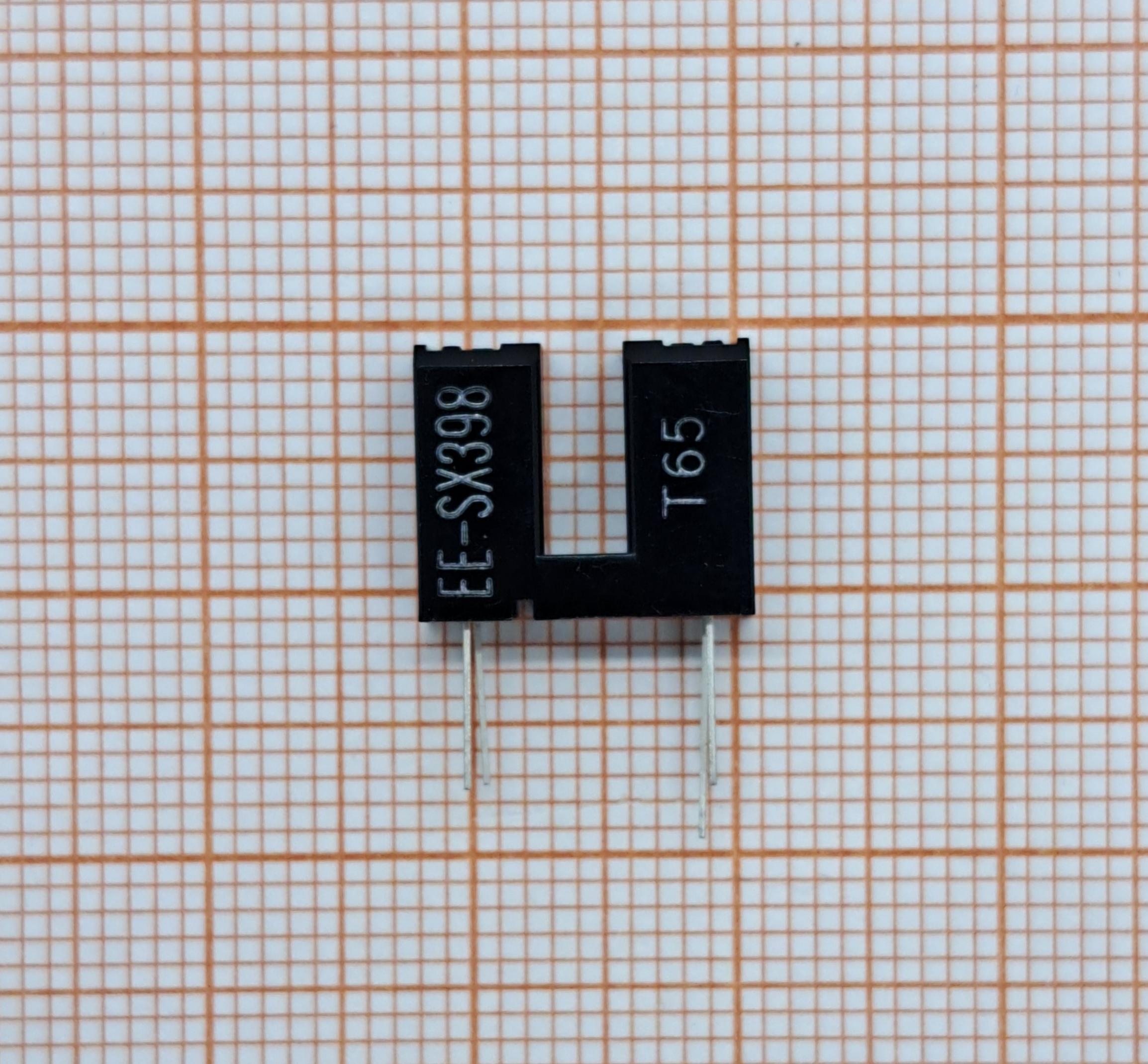

EE-SX398 — оптоэлектронный датчик от OMRON OCB, предназначенный для обнаружения объектов через щель. Это щелевой фотопрерыватель с конфигурацией выхода NPN — Open Collector/Dark-ON, который активируется при прерывании светового луча.
Основные характеристики:
1. Тип датчика: оптоэлектронный, приёмник-передатчик (щелевой).
2. Метод измерения: Through-Beam (транзиссивный).
3. Ширина прорези 3 мм.
4. Ширина диафрагмы 500 мкм.
5. Напряжение питания: 4,5–16 В DC.
6. Ток коллектора 16 мА.
7. Рабочий ток источника питания 3,2 мА.
8. Рабочая температура: От -40 °C до 75 °C.
9. Вид монтажа: Through Hole (THT), установка на печатную плату (PCB Mount).
Принцип работы.
Датчик состоит из излучателя и приёмника, размещённых в одном корпусе. Он работает по принципу прерывания светового луча: когда объект пересекает щель шириной 3 мм, луч прерывается, и датчик активируется (в режиме Dark-ON выход становится активным при отсутствии света).
EE-SX398 используется в различных устройствах и системах, например:
- автоматизация производственных линий;
- электрочасы и другие носимые устройства;
- автомобильные системы безопасности;
- компьютерные мыши и клавиатуры;
- системы контроля доступа.
Преимущества: высокая точность измерений; надёжная работа в различных условиях; малый размер и компактность; лёгкость интеграции в электронные системы.
