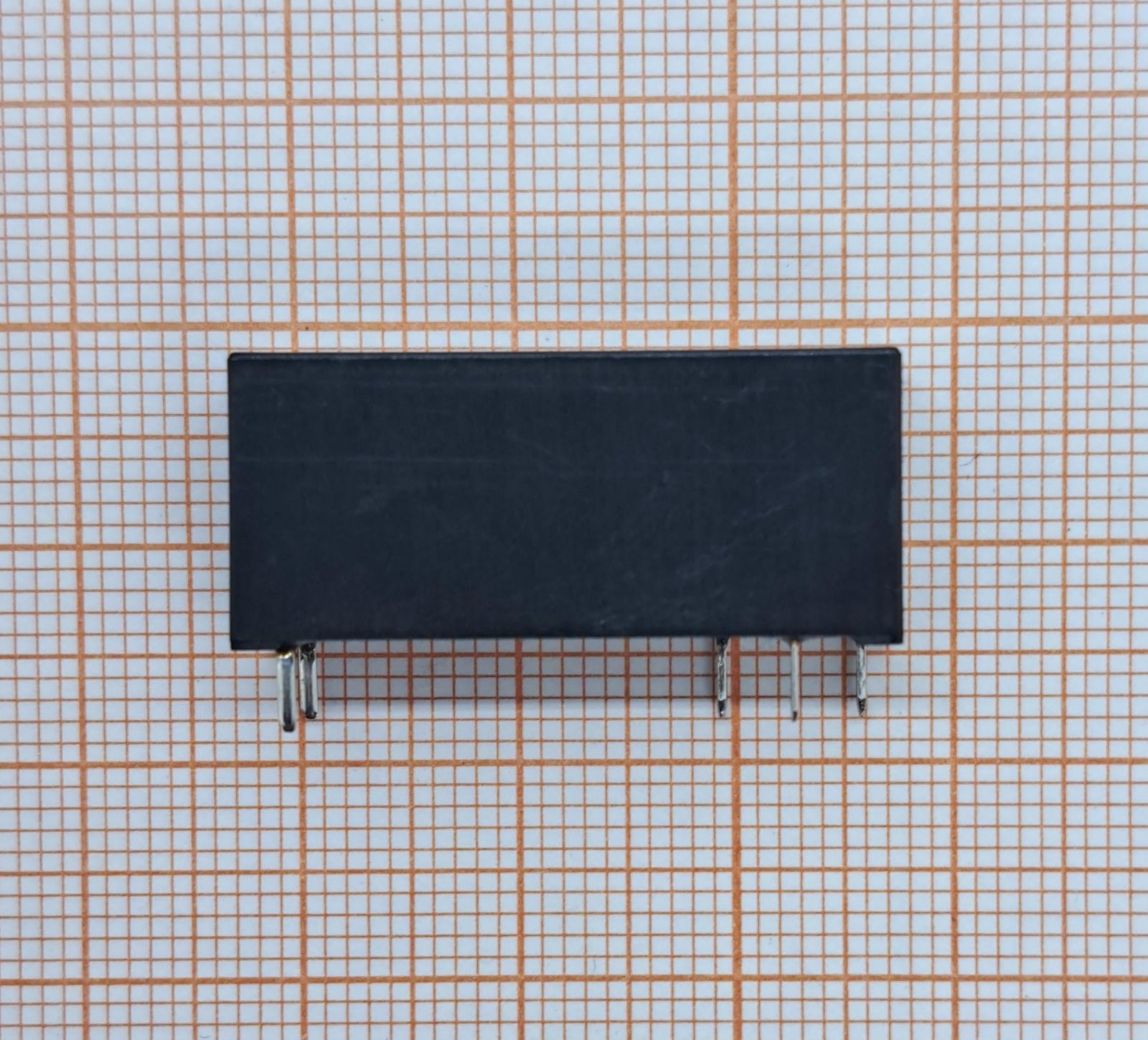

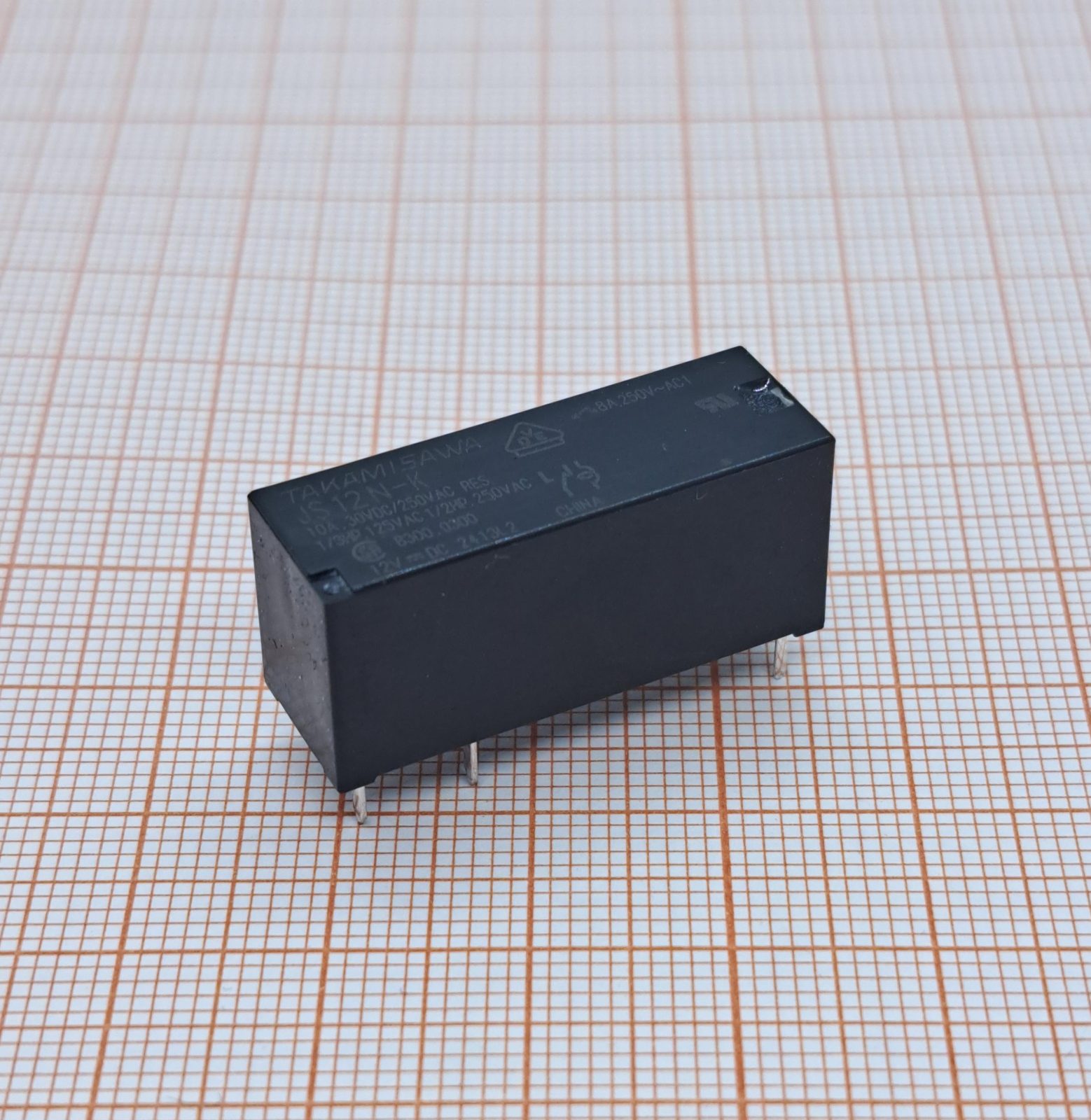

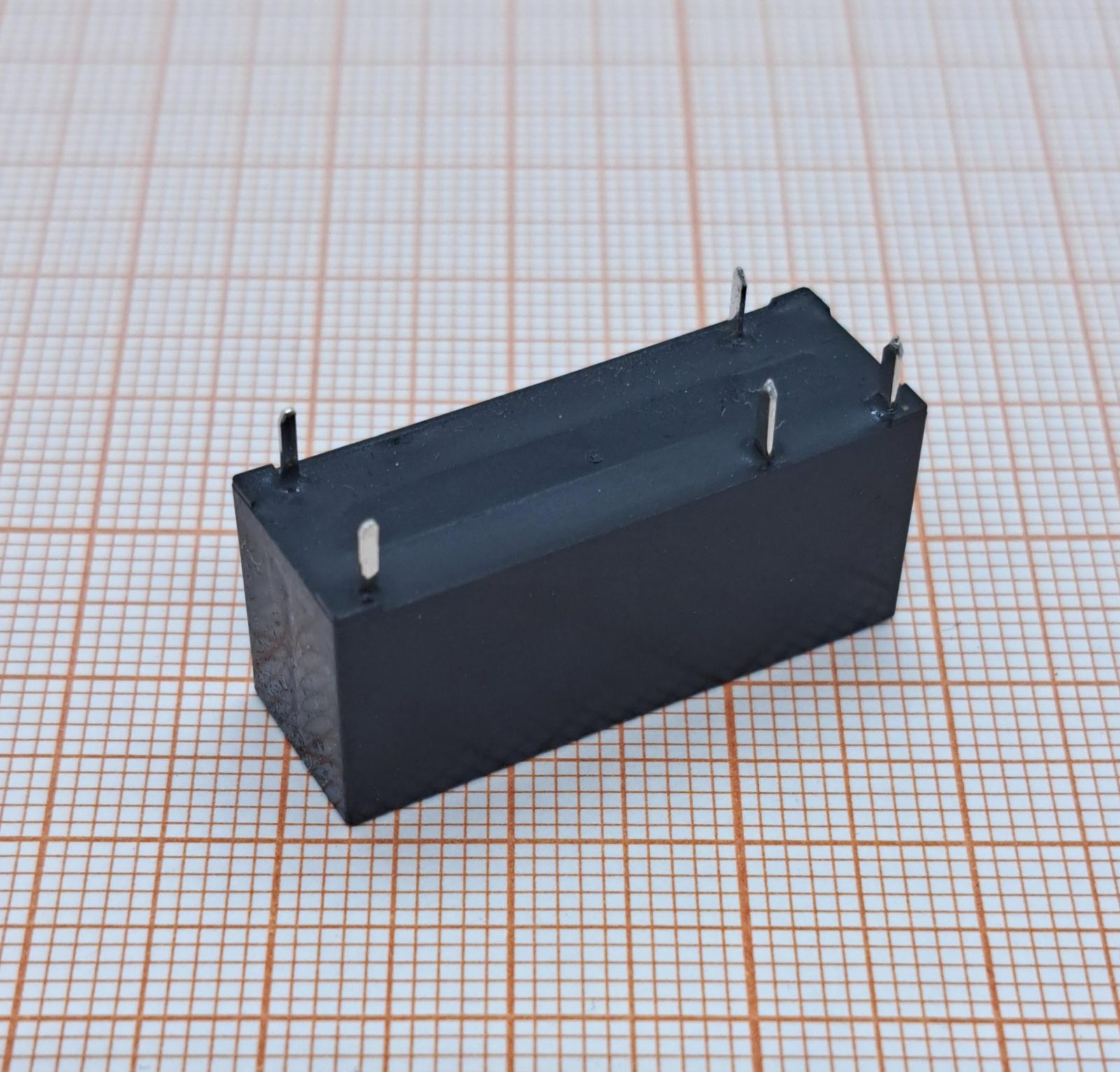

JS-12N-K — электромагнитное реле от компании Fujitsu, предназначенное для коммутации электрических цепей. Это миниатюрное устройство с типом контактов SPDT (Single Pole Double Throw — один контакт, два направления), которое используется в электронных и электротехнических системах.
Основные характеристики:
- Напряжение обмотки: 12 В постоянного тока (DC).
- Коммутируемый ток: 8 А.
- Коммутируемое напряжение: до 250 В переменного тока (AC) и до 24 В постоянного тока (DC).
- Максимальное коммутируемое напряжение: 400 В AC и 150 В DC.
- Сопротивление обмотки: не более 660 Ом.
- Время срабатывания: 10 мс.
- Рабочая температура: от −40 °C до +85 °C.
- Корпус: негорючий пластик промышленного класса.
- Внешние размеры: 29 × 10 × 12,5 мм.
Особенности конструкции.
Электромагнитный привод обеспечивает быстрое и чёткое срабатывание при минимальном потреблении энергии.
Контакты выполнены из материалов, устойчивых к эрозии и переходным процессам. Особая геометрия контактной поверхности снижает риск дребезга и обеспечивает высокую точность коммутации даже при частом переключении.
Корпус из негорючего полимера соответствует требованиям электрической безопасности и устойчив к нагреву.
Области применения:
- коммутация сигналов на электронных платах;
- цепи управления малой мощности;
- телеметрические и измерительные устройства;
- телекоммуникационные системы;
- модули логики и микропроцессорные устройства;
- бытовая электроника и малые контроллеры;
- компактные автоматизированные системы;
- вспомогательная коммутация в промышленных шкафах управления.
Преимущества:
- компактное исполнение для печатного монтажа;
- низкое энергопотребление катушки;
- высокая точность коммутации и минимальный дребезг контактов;
- стойкость к электромагнитным помехам;
- увеличенный механический и электрический ресурс;
- надёжность при частых переключениях;
- универсальная область применения;
- безопасный негорючий корпус.
