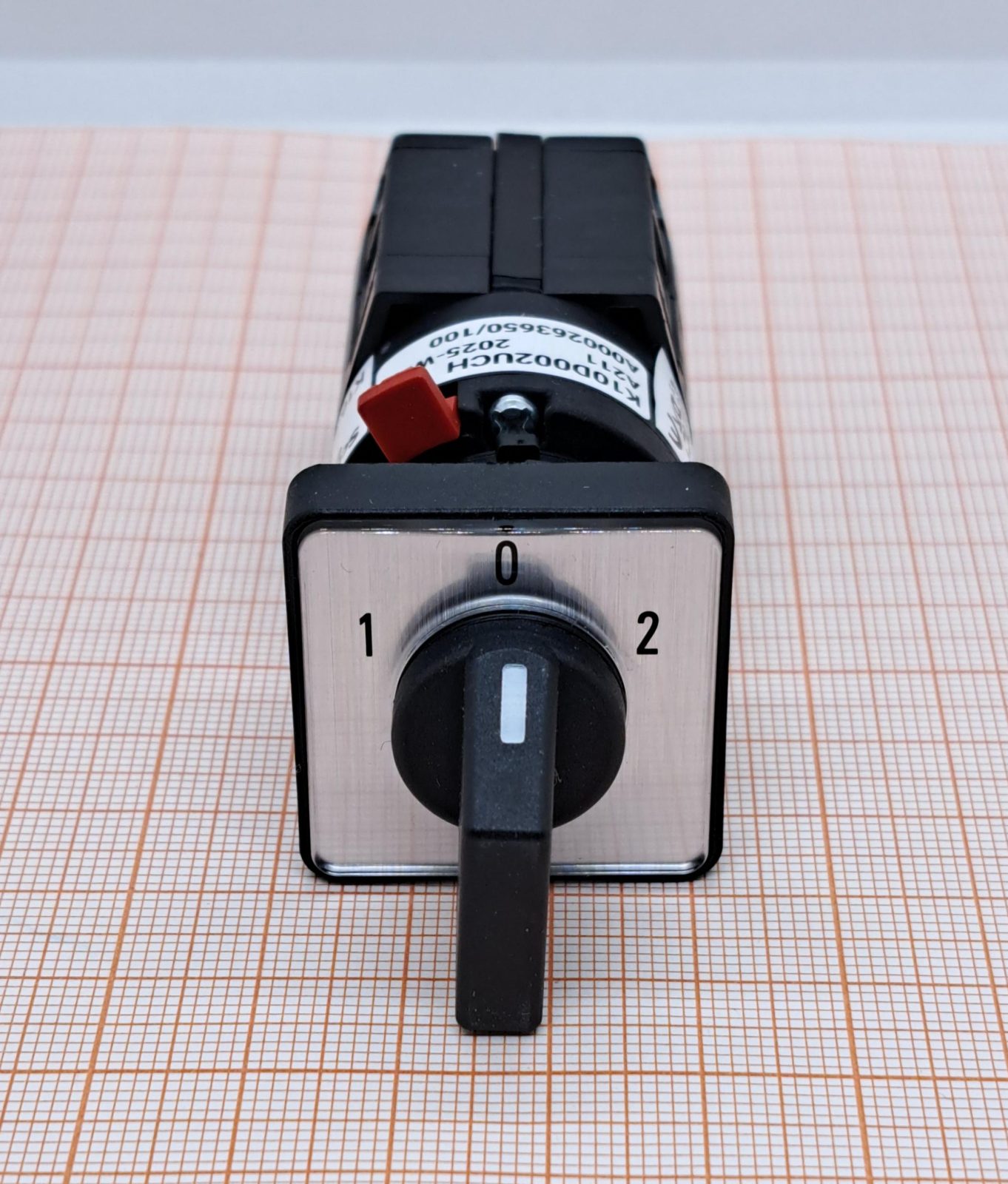

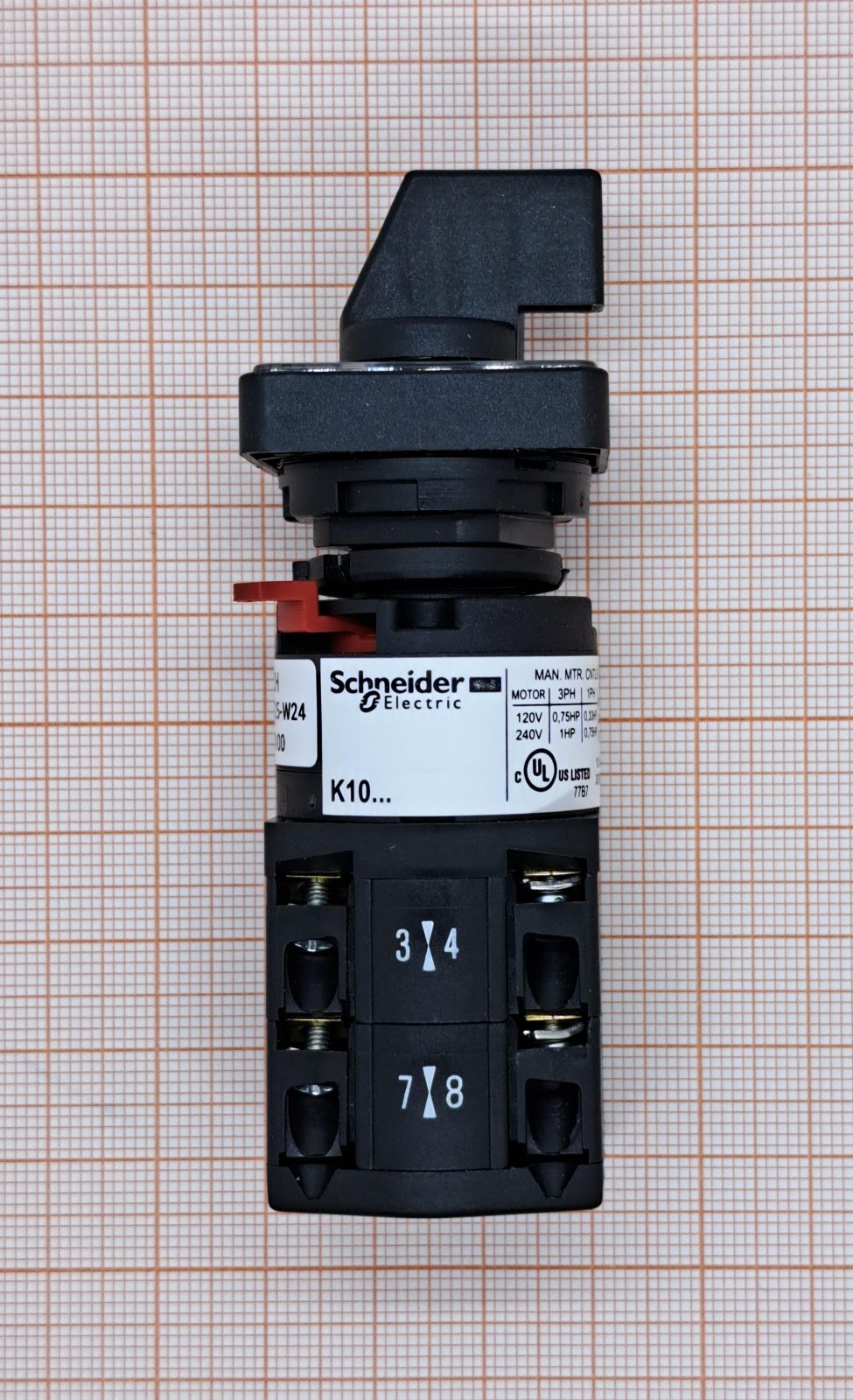

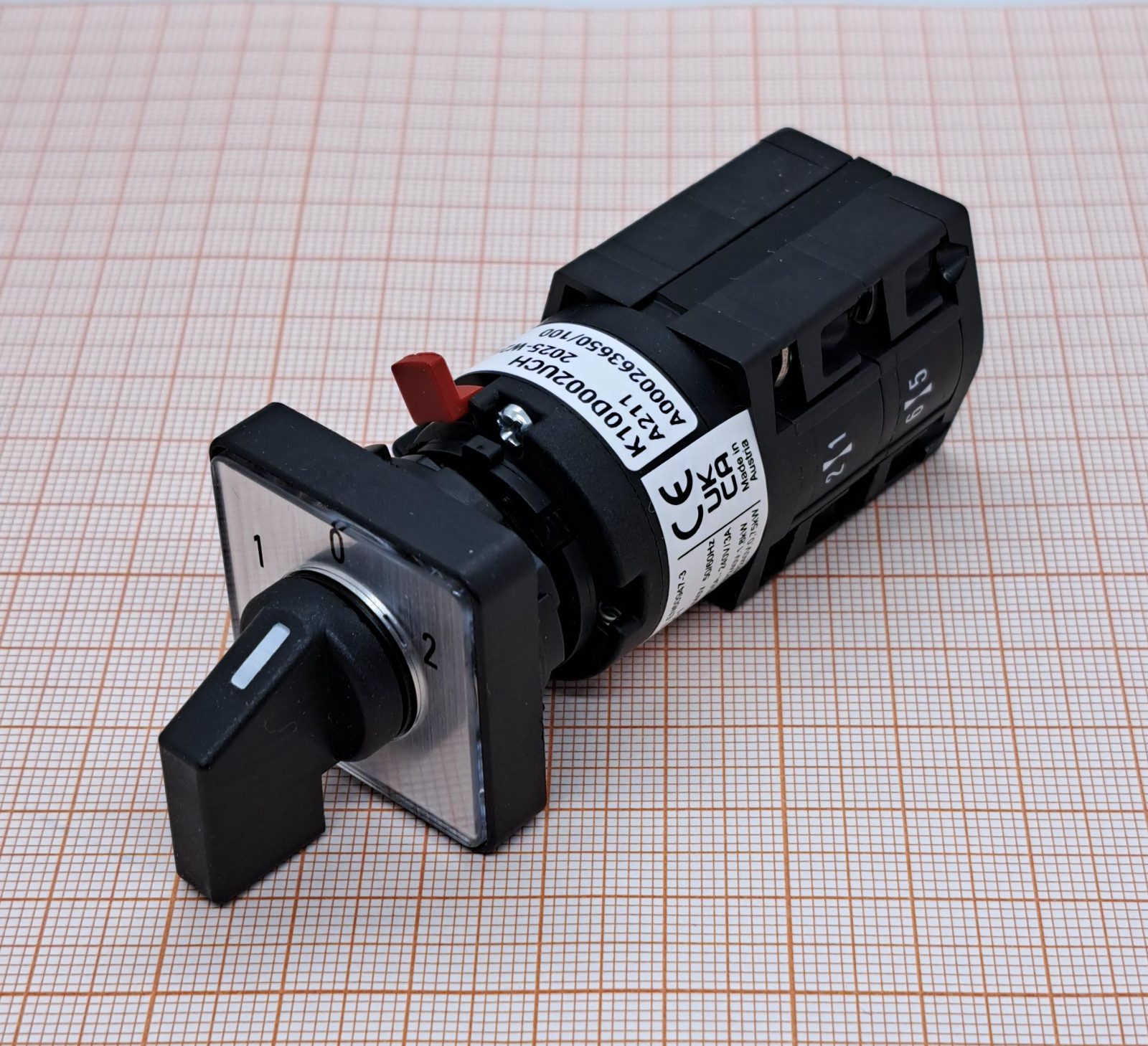

K10D002UCH — кулачковый переключатель от Schneider Electric, предназначенный для управления электрическими цепями. Он обеспечивает коммутацию нагрузки с номинальным током до 10 А и имеет два полюса.
Основные характеристики:
- Номинальный продолжительный ток (Iu) 10 А.
- Количество полюсов - 2.
- Номинальное рабочее напряжение 690 В.
- Степень защиты (IP). IP65 для передней стороны.
- Тип рукоятки: удлинённая поворотная (широкий хват).
- Количество фиксированных положений: 3 (1–0–2).
- Механическая износостойкость 1 000 000 циклов.
- Номинальное напряжение изоляции: 440 В (степень загрязнения 3) в соответствии с МЭК 60947-1.
- Номинальное импульсное выдерживаемое напряжение 4 кВ в соответствии с МЭК 60947-1.
- Рабочая температура окружающей среды. От -20 °C до +55 °C.
Особенности:
- возврат в нейтральное положение («0») - да;
- нейтральное 0-положение (ОТКЛ) - нет;
- монтаж. На переднюю панель, 4 отверстия;
- подходит для промежуточного монтажа - да;
- подходит для установки в распределительный щит - да;
- подходит для напольного монтажа - да.
Примеры использования:
- Управление электродвигателями. Переключатель можно использовать для переключения режимов работы электродвигателей, например, для изменения направления вращения (реверса) или выбора между режимами «звезда» и «треугольник» при пуске.
- Коммутация цепей в промышленных машинах. Устройство подходит для управления различными механизмами на производственных линиях, например, для включения/выключения насосов, клапанов, приводов конвейеров и других элементов оборудования.
- Управление освещением и другими нагрузками. Переключатель можно использовать в системах освещения для переключения между разными группами светильников или для управления другими электрическими устройствами, например, нагревательными элементами.
- Создание панелей управления. K10D002UCH часто включают в состав панелей оператора и пультов управления, где требуется компактное и надёжное устройство для ручного переключения режимов работы оборудования.
- Аварийное отключение. Благодаря степени защиты IP65 для передней стороны переключатель можно использовать в условиях повышенной влажности или запылённости, например, для аварийного отключения оборудования в цехах или на открытых площадках.
