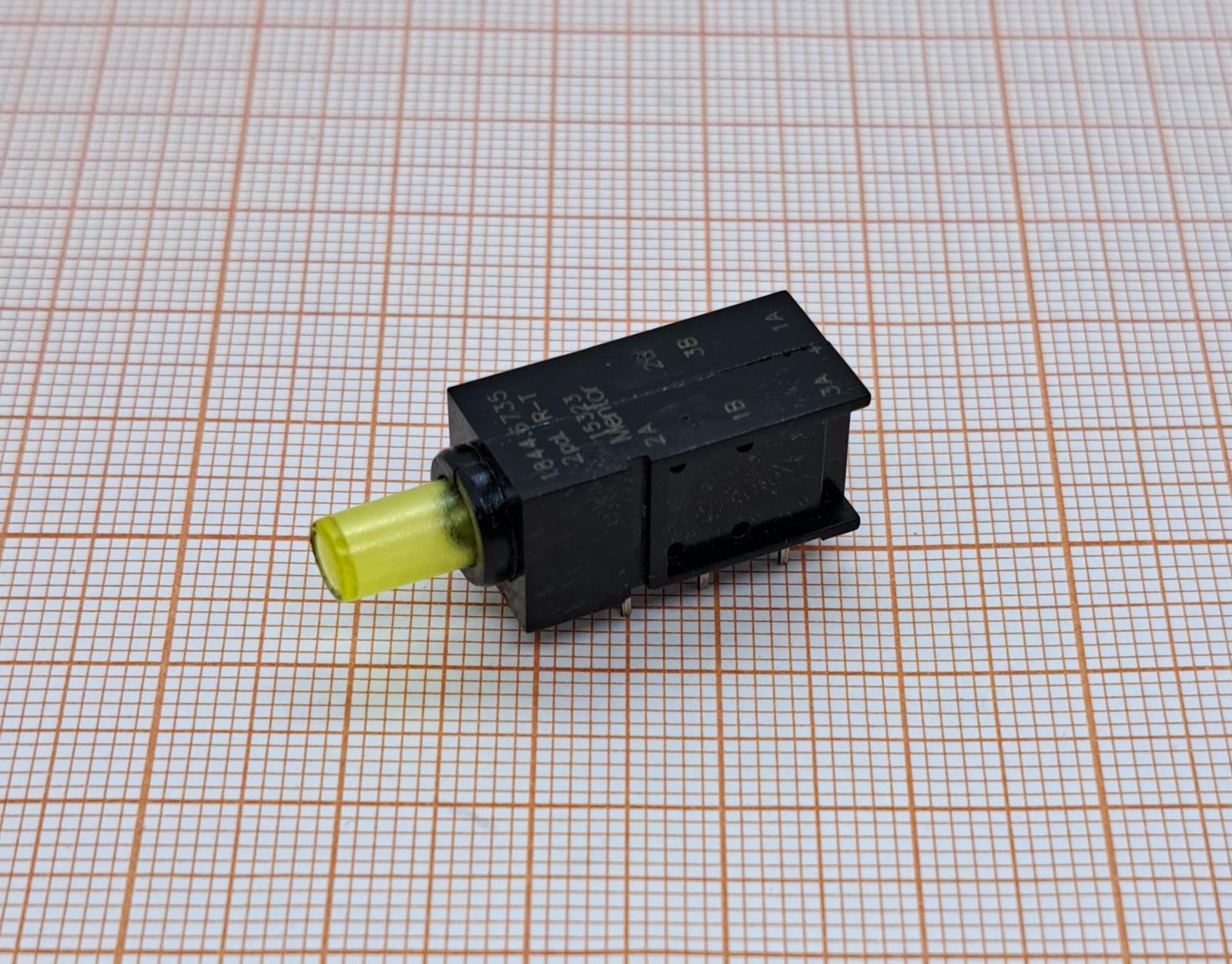

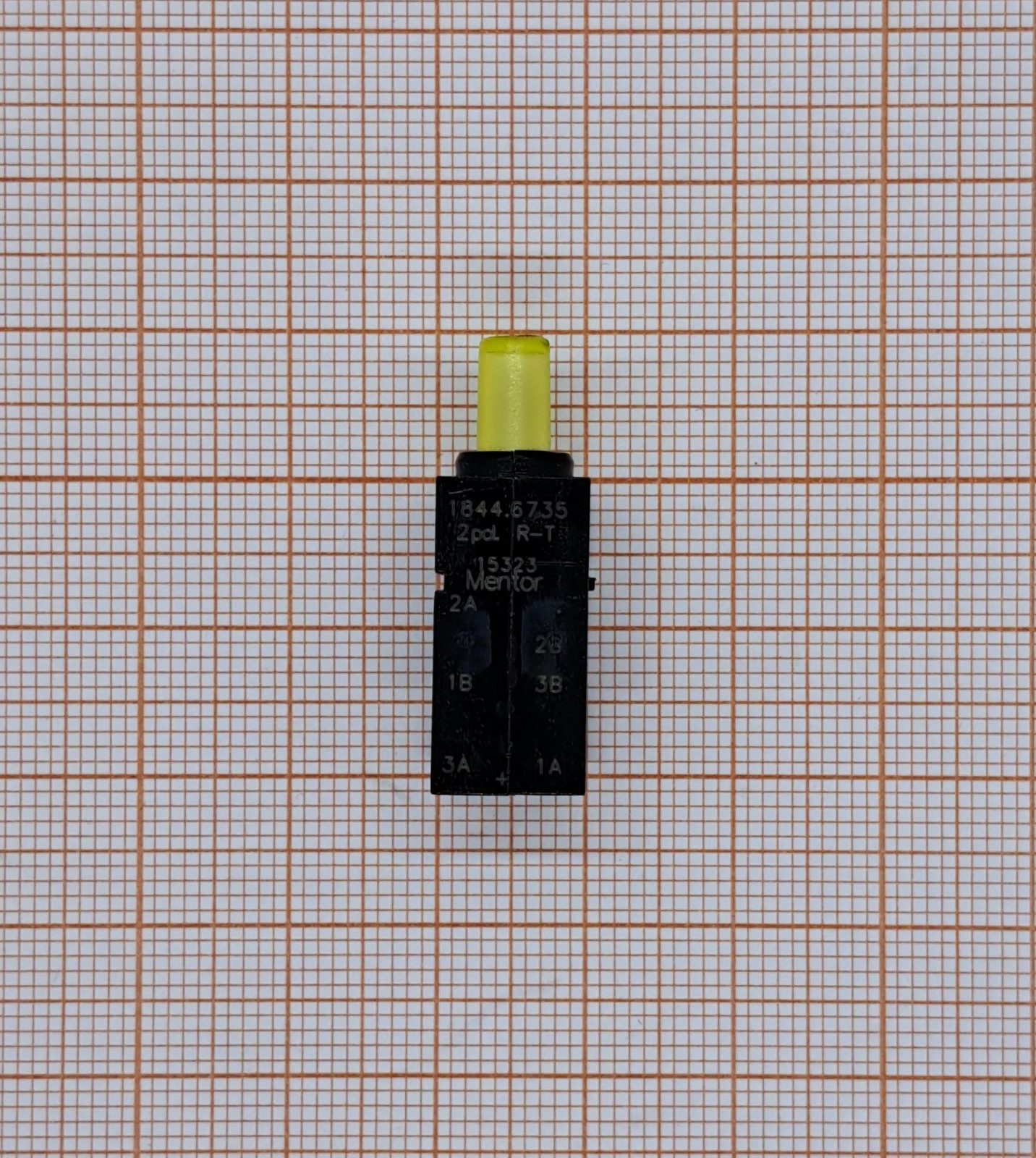

Переключатель 1844.6735 от MENTOR — это тактовый кнопочный переключатель промышленного класса с конфигурацией контактов DPDT (Double Pole, Double Throw). Предназначен для монтажа на печатную плату (THT‑технология) и рассчитан на интенсивную эксплуатацию в широком диапазоне условий. Отличается надёжной механикой, чёткой тактильной обратной связью и встроенной LED‑подсветкой.
Основные технические параметры
- Конфигурация контактов: DPDT (два полюса, два направления).
- Количество положений:
- возможных — 2;
- фиксированных — 1 (ON‑(ON)).
3. Электрические нагрузки:
- переменный ток (AC): 0,5 А при 60 В;
- постоянный ток (DC): 0,5 А при 60 В.
4. Сопротивление контакта: макс. 30 мОм.
5. Сопротивление изоляции: мин. 100000 МОм.
6. Рабочая температура: от -40 до 85°C
Конструктивные особенности
Корпус и монтаж:

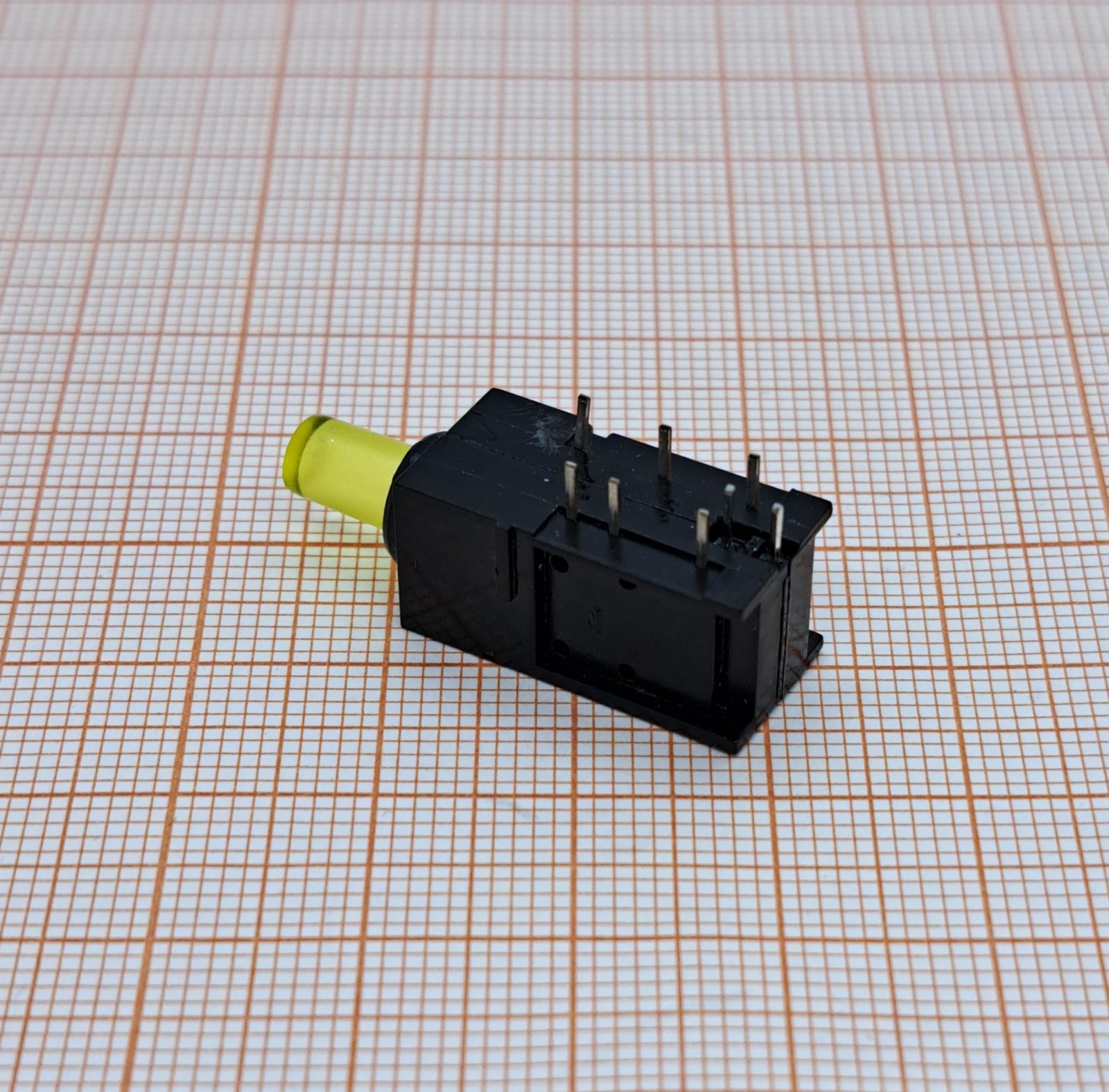

- тип монтажа — THT (выводы для пайки в отверстия);
- шаг выводов — 2,54 мм;
- размеры корпуса — 29,66×9,95×9,95 мм;
высота кнопки (от уровня платы) — 7,4 мм.
Элементы управления: круглая клавиша жёлтого цвета; встроенная LED‑подсветка (жёлтый цвет).
Области применения:
- Промышленная автоматика и панели управления.
- Медицинское оборудование (панели ввода, диагностические приборы).
- Телекоммуникационные шкафы и серверные стойки.
- Бытовая техника с требованиями к долговечности кнопок.
- Устройства с визуальной индикацией режимов (благодаря LED‑подсветке).
Преимущества:
- надёжность: ресурс в 20000 циклов и широкий температурный диапазон;
- универсальность: совместимость с AC/DC цепями до 60 В и 0,5 А;
- визуальная индикация: встроенная LED‑подсветка упрощает эксплуатацию в условиях низкой освещённости;
- простота монтажа: стандартные выводы под THT‑пайку (шаг 2,54 мм);
- тактильная обратная связь: чёткое срабатывание с усилием 8 Н.
Переключатель 1844.6735 от MENTOR рекомендован для промышленных, медицинских и телекоммуникационных приложений, а также для бытовой техники с повышенными требованиями к эргономике и надёжности.
