Выбор подходящего компонента редко бывает таким простым, как сопоставление номера детали с техническим описанием. В реальных проектах инженерам приходится взвешивать электрические характеристики, запас по напряжению, надежность, цену, доступность и риски, связанные с жизненным циклом, прежде чем деталь будет одобрена для спецификации.
В этой статье мы рассмотрим практический процесс выбора многослойного керамического конденсатора емкостью 10 мкФ для развязки сети питания на 5 В во встраиваемой системе на базе микроконтроллера. Цель проста: показать, как правильно выбрать компонент для вашего следующего проекта, ориентируясь на поведение в реальном мире, а не только на технические характеристики.
Мы сравним 3 реальные детали и шаг за шагом сузим их выбор, используя те же критерии, которые инженеры используют для квалификации деталей, и все это при использовании платформы Octopart в качестве рабочего инструмента.
Основные тезисы
- Многослойные керамические конденсаторы емкостью 10 мкФ не всегда соответствует 10 мкФ в вашей цепи. Смещение по постоянному току и номинальное напряжение могут значительно снизить эффективную емкость.
- Срок службы и квалифицированные замены не менее важны, чем электрические характеристики. Деталь, которая больше не выпускается, может потребовать дорогостоящего перепроектирования.
- Сравнение деталей в рамках одного рабочего процесса улучшает принятие решений. Платформа Octopart объединяет спецификации, цены, запасы, жизненный цикл и альтернативные варианты для упрощения выбора компонентов.
Когда «простой» конденсатор не так прост на самом деле
Инженеры обычно начинают с нескольких известных номеров деталей, взятых из более старой конструкции, утвержденного списка поставщиков или быстрого поиска по параметрам, например, «10 мкФ, 0805, керамический конденсатор».

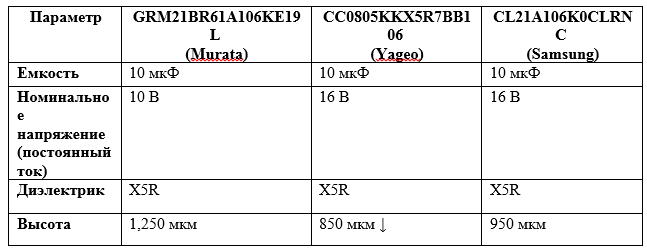

Итак, давайте представим, что мы выбрали три детали для этого дизайна:
1. GRM21BR61A106KE19L (Murata)
2. CL21A106KOCLRNC (Samsung)
3. CC0805KKX5R7BB106 (Yageo)
На бумаге они выглядят идентично. Различия заметны только тогда, когда вы смотрите дальше основных характеристик.
Шаг 1: Определите реальные требования
Прежде чем открывать отдельное техническое описание или сравнивать характеристики, определите, что на самом деле требуется для схемы. В данном случае мы имеем дело с цифровой шиной напряжением 5 В, питающей микроконтроллер и несколько периферийных устройств с быстрым переключением.
Применение: Цифровая развязка на 5 В (микроконтроллер + периферийные устройства)
Как на самом деле выглядит система:
• Номинальное напряжение: 5 В;
• Кратковременные скачки напряжения: до ~6-7 В при нагрузке;
• Профиль нагрузки: цифровые нагрузки с быстрым переключением (высокий di/dt);
• Диапазон частот: от кГц до низких МГц с развязкой;
• Печатная плата: 2-4-слойная, компактная.
Переведем это в реальные требования к конденсаторам:
• Номинальная емкость: 10 мкФ;
• Эффективная емкость при смещении: ≥ 4-6 мкФ при 5 В;
• Номинальное напряжение: минимум ≥ 10 В, предпочтительно 16 В;
• Диэлектрик: X5R или X7R;
• Упаковка: 0805 (соотношение плотности и снижения);
• ESR/ESL: достаточно низкое для высокочастотной развязки.
Именно в этом случае большинство настроек могут быть ошибочными. На бумаге все три устройства заявляют о значении «10 мкФ». На самом деле, при смещении 5 В постоянного тока эффективная емкость может упасть на 50-70%.
Шаг 2: Сравните электрические характеристики
На этом этапе инженеры выходят за рамки спецификаций и задаются вопросом: как эти компоненты ведут себя в реальных условиях эксплуатации?
1. Номинальное напряжение и уменьшение смещения по постоянному току
• Murata: 10 В
• Samsung: 16 В
• Yageo: 16 В
На шине 5 В эта разница более существенна, чем кажется. Общее правило для многослойных керамических конденсаторов таково:
• Конденсатор напряжением 10 В при смещении 5 В может потерять 50-70% своей емкости
• Конденсатор напряжением 16 В при тех же условиях сохраняет значительно больше
Что это означает на самом деле:
• Напряжение Murata (10 В) может быть ближе к 3-4 мкФ
• Samsung/Yageo (16 В) может сохранять 5-7 мкФ
2. Стабильность емкости в зависимости от условий эксплуатации
Все три устройства изготовлены из диэлектрика X5R:
• Изменение температуры: ±15%
• Зависимость от напряжения: значительная
• Старение: логарифмическое снижение со временем
На бумаге они выглядят одинаково. На практике детали, рассчитанные на более высокое напряжение, как правило, более стабильны, поскольку их работа выходит за пределы допустимых напряжений.
3. Характеристики импеданса (ESR + ESL)
На более высоких частотах:
• Меньшие размеры корпуса = более низкое ESL
• Многослойные керамические конденсаторы уже имеют очень низкое ESR
Поскольку все они имеют значение 0805:
• ESL в целом сопоставим
• Подходит для развязки на средних частотах
На этом уровне расположение печатной платы будет иметь большее значение, чем выбор конденсатора.
Здесь:
• Изделие от Murata выглядит технически жизнеспособным
• Samsung и Yageo обеспечивают больший запас по мощности благодаря более высокому номинальному напряжению
На этом этапе многие инженеры останавливаются, и именно здесь часто начинаются ошибки.
Шаг 3: Учет температурных условий и надежности
В реальных платах отказы многослойных керамических конденсаторов обычно происходят из-за:
• Механических нагрузок
• Напряженности электрического поля
• Длительного разрушения диэлектрика
Теперь вернемся к предыдущему замечанию: номинальное напряжение влияет не только на емкость, но и на напряжение электрического поля внутри диэлектрика.
Ключевая идея:
• Более низкое номинальное напряжение = более высокое напряжение электрического поля
• Более высокое напряжение = более высокий риск потери емкости или механического повреждения с течением времени
С практической точки зрения:
• Murata (10 В): электрически приемлемо, но ближе к предельному напряжению
• Samsung и Yageo (16 В): более простое управление, более высокая надежность в течение длительного времени
И это та часть, которая редко проявляется при быстром сравнении. В плотных встраиваемых конструкциях с плотной компоновкой, тонкими печатными платами и многократным термическим циклированием этот дополнительный запас по напряжению часто становится решающим фактором.
Шаг 4: Цены и доступность
На этом этапе решение переходит от проектирования к поставкам. Производительность не имеет значения, если нет возможности постоянно поставлять детали. Отраслевые данные показывают, что в 80% конструкций печатных плат в какой-то момент требуется замена компонентов из-за проблем с доступностью или стоимостью.
Информация о ценах и доступности на Octopart дает четкое представление о текущих рыночных ценах и запасах у дистрибьюторов:
• Samsung: самая низкая цена (0,028 доллара)
• Murata: немного выше (0,03 доллара).
• Yageo: заметно выше (0,08 доллара)
Теперь сопоставьте это с динамикой предложения:
• Samsung: как правило, у компании много дистрибьюторов
• Murata: высокая надежность, но иногда и более жесткое распределение
• Yageo: широко доступен, но цены на него колеблются
Важный вывод: самый дешевый компонент не всегда является наиболее рентабельным выбором. Стабильность поставок важнее, чем цена за единицу продукции.
Шаг 5: Оценка жизненного цикла и рисков при выборе поставщика
Этот шаг пропускается многими рабочими процессами. Именно на нем впоследствии ломаются прочные конструкции. До этого момента GRM21BR61A106KE19L от Murata по-прежнему выглядит приемлемым вариантом. Электрически приемлемый, широко используемый, и в нем нет ничего явно неправильного.
Но как только вы проверите его жизненный цикл на Octopart, одна деталь изменит всю картину: GRM21BR61A106KE19L помечен как EOL.
Этот единственный признак перевешивает почти все, что мы обсуждали до сих пор.
Проектирование в рамках EOL означает:
• Риск изменения дизайна в будущем
• Проблемы с закупками
• Задержки с квалификацией
И ни один из них не отображается в техническом описании или на ранней стадии проектирования. Отраслевые данные показывают, что модернизация продукта, вызванная устареванием деталей, может стоить от 20 000 до почти 2 миллионов долларов.
На этом этапе Octopart не только выявляет риски, связанные с жизненным циклом, но и за считанные секунды определяет альтернативные детали. Вместо ручного поиска по поставщикам вы получаете мгновенную информацию о совместимых заменителях, а также о ценах, запасах и ключевых характеристиках, так что вы не просто находите альтернативные варианты, но и проверяете их в рамках одного рабочего процесса.
Несколько вариантов, которые можно быстро найти:
• GRM21BR61C106KE15L (Murata) - 10 мкФ, 16 В, 0805
• CGA4J1X5R1C106K125AC (TDK) - аналогичная спецификация
Для любой конструкции, поступающей в массовое производство, приоритет смещается на:
• Множество источников поставок
• Высокая видимость запасов
• Стабильность в течение длительного жизненного цикла
Почему это важно в рабочем процессе
Это не просто флаг жизненного цикла. Это на самом деле меняет ваш путь принятия решений:
• Исходная мощность детали Murata составляла 10 В
• Предлагаемые замены – 16 В
Таким образом, Octopart, не делая ничего вручную, эффективно подталкивает вас к:
• Более высокому запасу по напряжению
• Улучшенному сохранению смещения по постоянному току
• Более надежной опции, готовой к работе в будущем
Это незначительное, но важное улучшение качества конструкции.
Быстрая инженерная интерпретация
На данный момент:
• Оригинальная деталь Murata устранена (риск возникновения EOL)
• Murata заменяется технически более мощной (обновление до 16 В)
• Samsung и Yageo уже перешли на 16-вольтовую стратегию
Таким образом, вместо повторного запуска поиска у вас есть:
• Проверенный способ обновления Murata
• Две проверенные альтернативы от разных производителей
Вопрос меняется с «какая деталь работает» на «какой вариант обеспечивает наименьший риск в течение срока службы продукта».
Шаг 6: Использование платформы Octopart Compare для окончательного выбора параметров
Вместо того, чтобы переключаться между вкладками, Octopart выравнивает все ключевые параметры в одном представлении:
• Номинальное напряжение
• Емкость
• Комплектация
• Уровни ценообразования
• Уровни запасов
• Жизненный цикл
Что быстро показывает сравнение:
• Оригинальная комплектация Murata ограничена напряжением 10 В и EOL
• Murata и TDK, предлагаемые Octopart, имеют одинаковую мощность, но увеличены до 16 В
• Yageo – аналогичная производительность, более высокая стоимость
• Samsung – конкурентоспособная продукция, но по цене выше аналогичной Murata
Octopart не только предлагает технически обоснованную альтернативу, такую как GRM21BR61C106KE15L, но и указывает, где цена лучше.
Окончательное решение
Для данного случая применения (разъединение на 5 В) наилучшим выбором является:
Murata: GRM21BR61C106KE15L
Почему?:
• Напряжение 16 В, более высокая эффективность смещения по постоянному току
• Более высокая эффективная емкость под нагрузкой
• Самая низкая стоимость среди аналогичных вариантов
• Высокая доступность и длительный срок службы
• Неизменное качество Murata и надежная производительность на всех этапах производства
Шаг 7: Подумайте не только об одной детали
Здесь специалисты по дизайну делают все по-другому. Даже если Murata GRM21BR61C106KE15 – лучший вариант:
• Выберите как минимум две альтернативные модели
• Диверсифицируйте ассортимент по производителям и регионам
• Подключите их к вашему утвержденному списку поставщиков заранее
Альтернативный вариант 1: CL21A106KOCLRNC (Samsung)
• Оптимальное соотношение цены и качества
• Приемлемый вариант с напряжением 16 В при той же занимаемой площади
• Низкопрофильный компактный корпус
Альтернативный вариант 2: CC0805KKX5R7BB106 (Yageo)
• Гибкость при использовании второго источника
• Часто более доступен для дистрибьюторов
• Полезен для соблюдения требований утвержденного списка поставщиков или поиска региональных поставщиков
Нехватка многослойных керамических конденсаторов – это не просто урок из прошлого. Риск снова возрастает, поскольку инфраструктура искусственного интеллекта, электромобили и высокопроизводительные вычисления повышают спрос на конденсаторы с высокой емкостью для автомобилей, в то время как производители уделяют приоритетное внимание мощности для этих устройств с более высокой стоимостью. Обеспечение гибкости вашего дизайна на раннем этапе помогает избежать дорогостоящих переделок и перебоев с поставками в дальнейшем. Продукт, привязанный к одному компоненту, поставщику или региону, гораздо более уязвим, чем продукт, изначально разработанный с использованием нескольких квалифицированных альтернатив.
