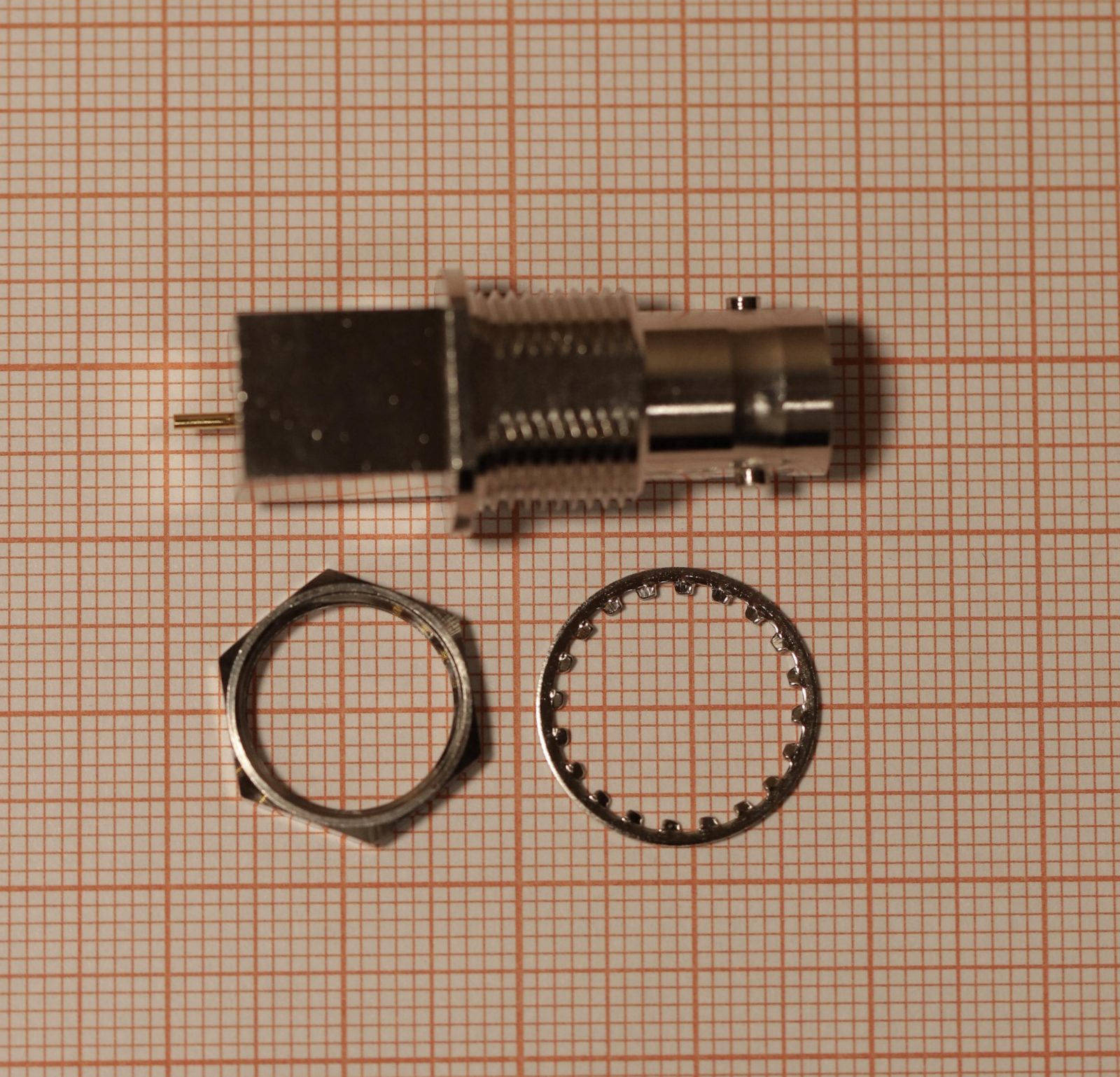

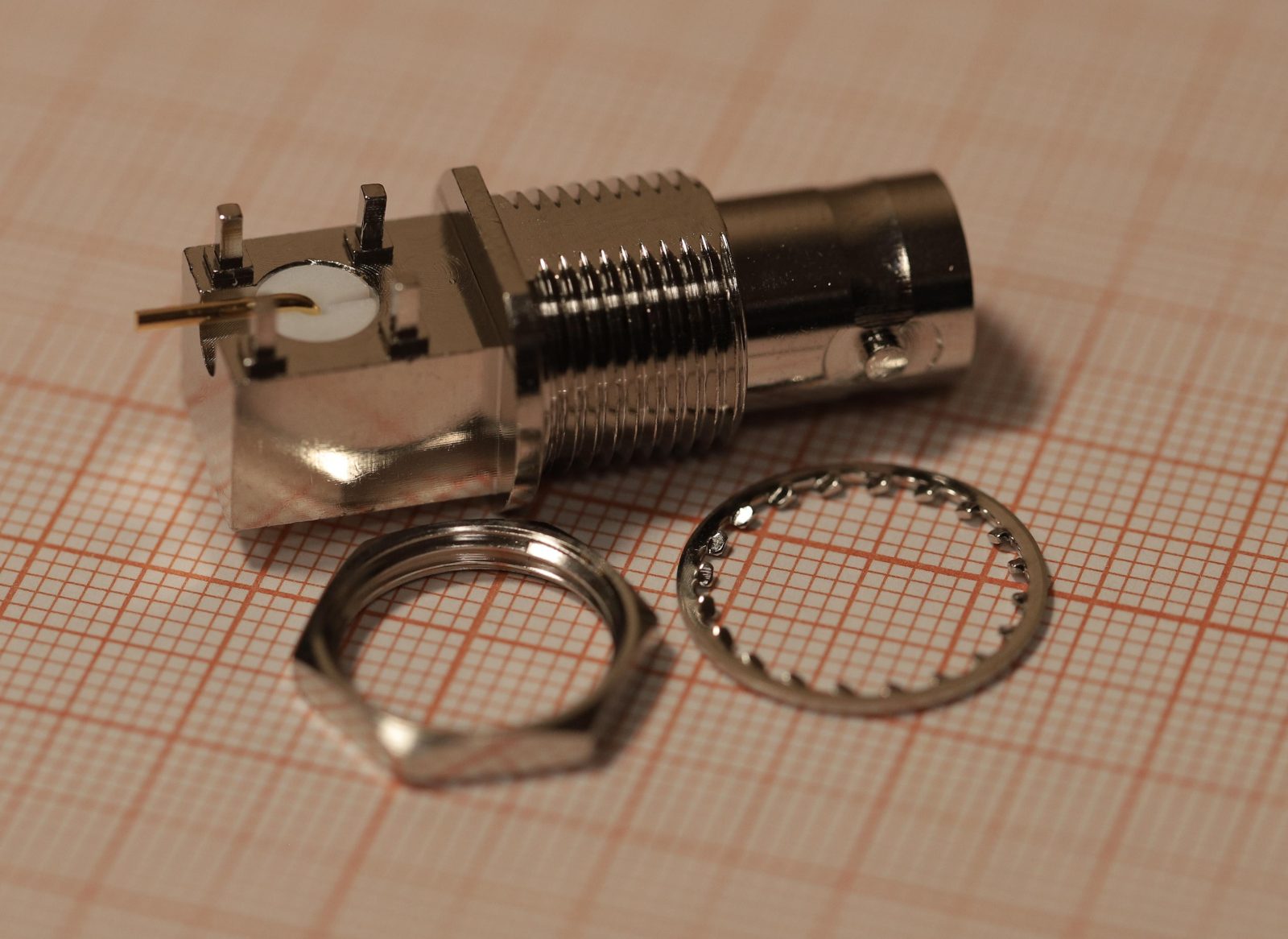

112659‑75‑12 — коаксиальный разъём типа BNC (гнездо, «мама») от мирового лидера в области соединительных решений — компании Amphenol RF Division. Предназначен для надёжного ВЧ‑соединения в радиочастотных цепях с импедансом 75 Ом. Отличается угловой конструкцией (90°), что делает его идеальным для монтажа на печатные платы и панели в условиях ограниченного пространства.
Основные характеристики:
- Тип разъёма: BNC, гнездо (female).
- Конструкция: угловая (90°), для монтажа на панель/плату.
- Импеданс: 75 Ом.
- Диапазон частот: до 4 ГГц.
- Способ монтажа: сквозной (Through Hole), панельный (Panel Mount).
- Материал корпуса: латунь (Brass).
- Покрытие корпуса: никель (Nickel).
- Рабочая температура: от −65 °C до +165 °C.
- Механизм фиксации: байонетный замок (Bayonet Lock).
Ключевые особенности и преимущества:
- угловая конструкция (90°) — экономит место на плате, удобна для плотной компоновки;
- золочёные контакты — обеспечивают: низкое контактное сопротивление; высокую коррозионную стойкость; долговечность при многократных соединениях;
- PTFE‑диэлектрик — гарантирует: минимальные диэлектрические потери; стабильность параметров в широком диапазоне температур; высокую электрическую прочность.
- латунный корпус с никелевым покрытием — прочность, защита от коррозии, совместимость с промышленными условиями;
- байонетный замок — быстрое и надёжное сопряжение, защита от случайного разъединения;
- широкий температурный диапазон (−65 … +165 °C) — применимость в жёстких условиях;
- высокая частота работы (до 4 ГГц) — подходит для современных ВЧ‑приложений.
Область применения 112659‑75‑12:
- Телекоммуникационное оборудование: передача сигналов в сетях связи.
- Видеосистемы: передача аналогового и цифрового видео (75 Ом — стандарт для видео).
- Измерительная техника: ВЧ‑генераторы, анализаторы, осциллографы.
- Военная и аэрокосмическая техника: надёжные соединения в условиях вибраций и перепадов температур.
- Промышленная автоматика: ВЧ‑цепи в управляющих системах.
- Тестирование и разработка: макетные платы, испытательные стенды.
Коаксиальный разъём 112659‑75‑12 — это: надёжный BNC‑разъём на 75 Ом с угловым исполнением; высококачественный контакт (золото) и диэлектрик (PTFE); универсальное решение для ВЧ‑цепей в телекоммуникациях, видео, измерительной технике и промышленности.
