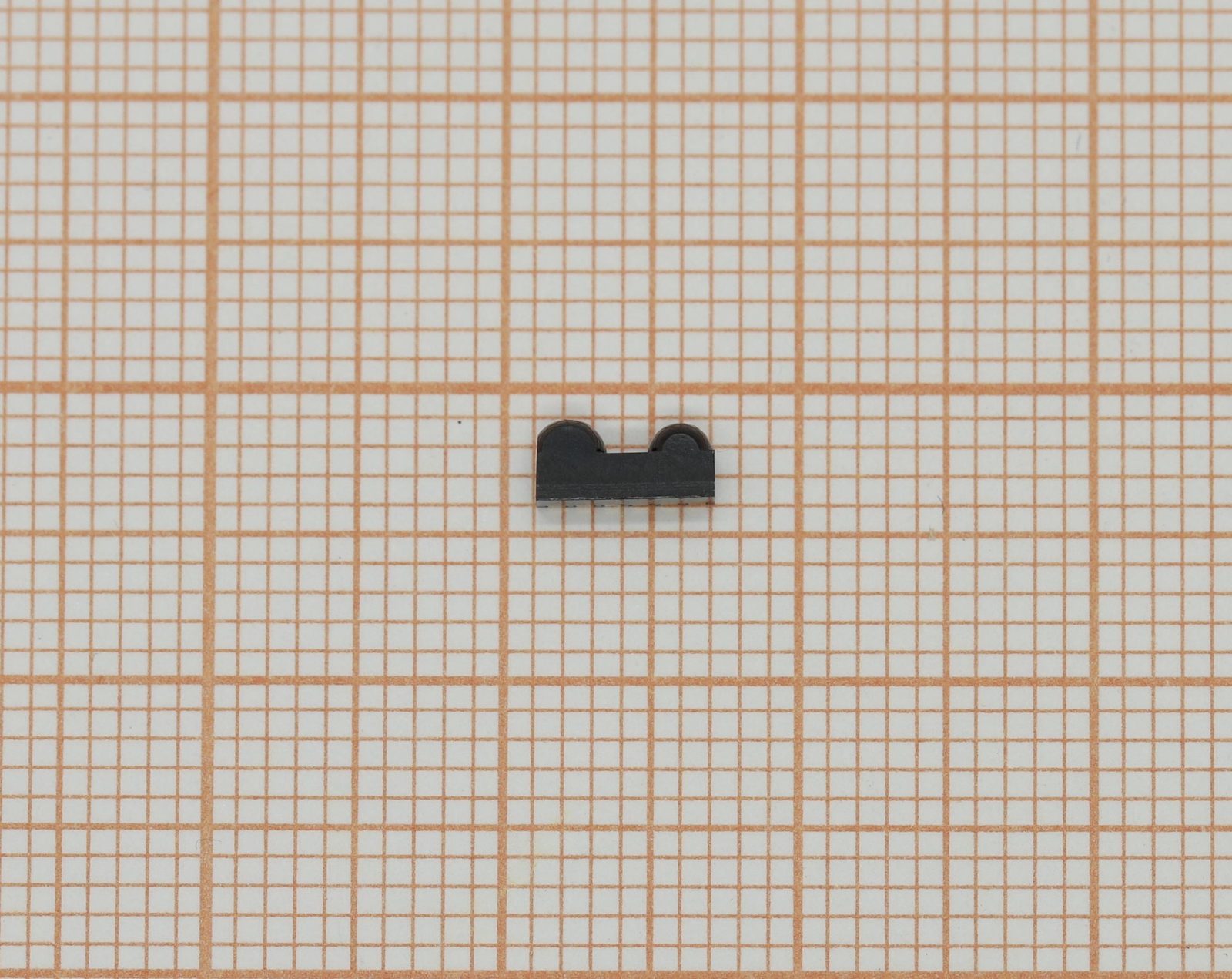

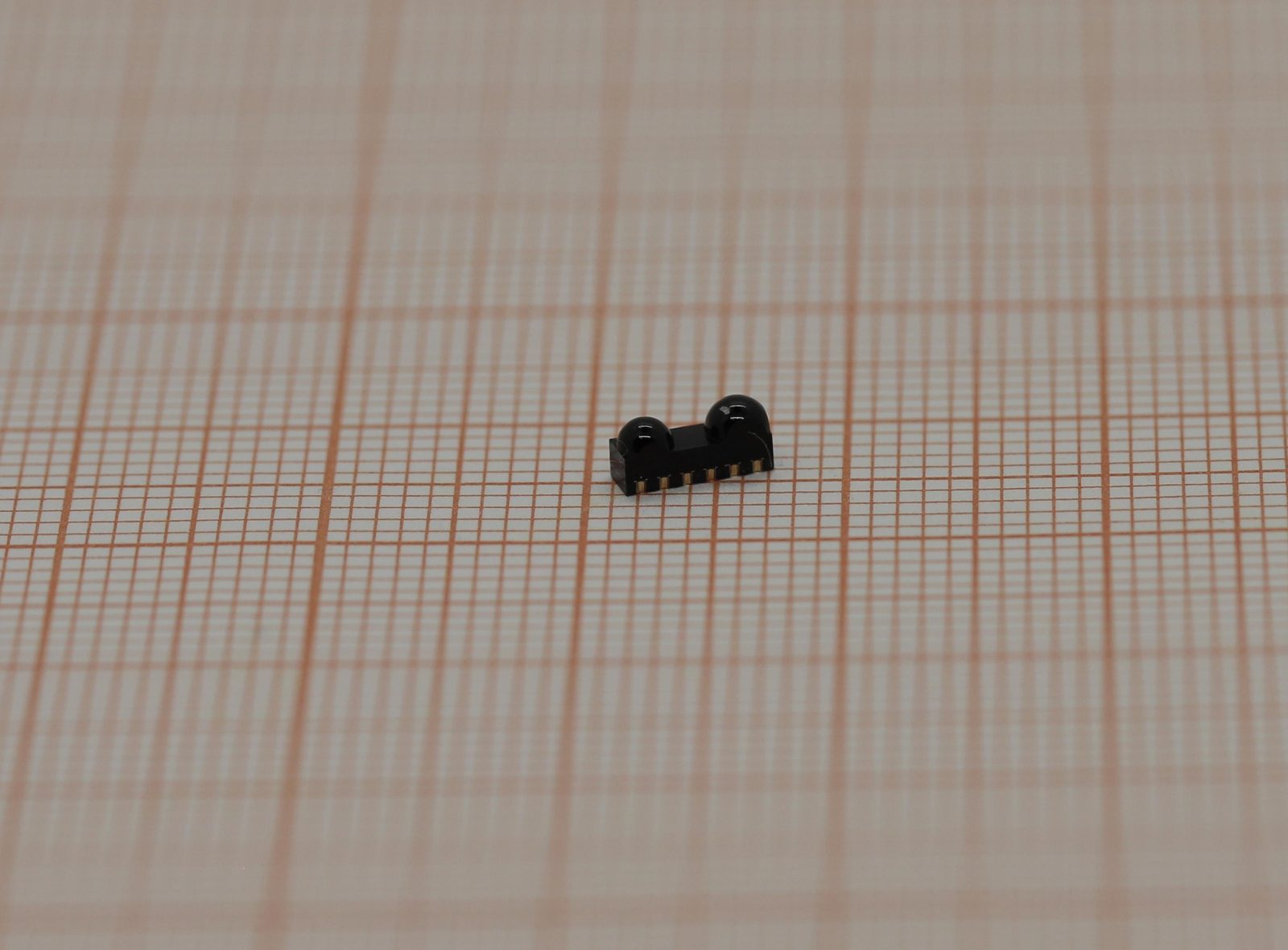

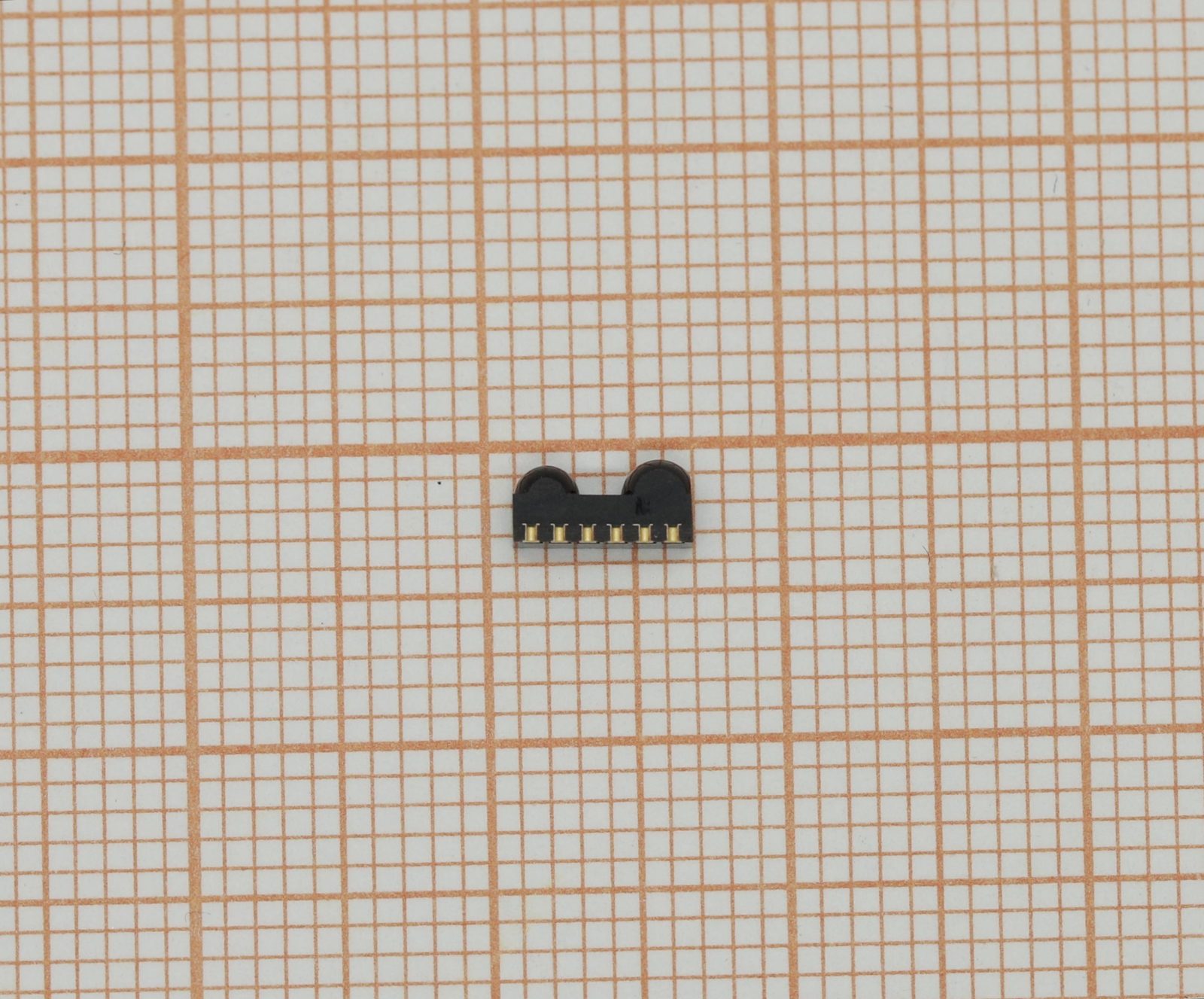

Инфракрасный трансивер TFBS4711-TT1 от Vishay (международный производитель электронных компонентов, известный своими дискретными полупроводниками и оптоэлектроникой). Это компактный модуль, объединяющий ИК-приемник и передатчик в одном корпусе, предназначенный для беспроводной передачи данных на короткие расстояния.
Основные характеристики:
- Скорость передачи данных: до 115,2 кбит/с (режим SIR).
- Рабочее напряжение: 2,4–5,5 В.
- Ток в режиме ожидания: типично 70 μА.
Ток в режиме отключения (shutdown): типично 10 нА.
4. Рабочая температура: от −25C до +85C.
5. Пиковая длина волны: 850–900 нм.
6. Габариты корпуса (В × Д × Ш): 1,9×3×6 мм.
Ключевые особенности.
Энергоэффективность:
- сверхнизкое потребление в режиме shutdown (10 нА);
- оптимизирован для батарейных устройств.
Удобство интеграции:
- трёхстабильный выход приёмника (tri‑state);
- не требует внешних подтягивающих резисторов;
- совместим с контроллерами и кодерами (например, TOIM4232/TOIM5232).
Надёжность:
- защита излучателя от перегрузки (отключение при сигнале > 100 μс);
- устойчивость к оптическим помехам.
Трансивер предназначен для устройств с ИК‑связью: мобильные телефоны и КПК; ноутбуки и планшеты; цифровые камеры и принтеры; системы контроля доступа и POS‑терминалы; медицинские и промышленные приборы; внешние ИК‑адаптеры (dongles); устройства дистанционного управления.
Преимущества:
- Миниатюрный корпус — экономия места на плате.
- Широкий диапазон питания — совместимость с разными системами.
- Низкая стоимость эксплуатации — за счёт энергоэффективности.
- Готовность к массовому производству — поддержка автоматизированной пайки (MSL4).
- Экологичность — соответствие требованиям по отсутствию свинца (Pb‑free).
TFBS4711‑TT1 — это высокоинтегрированное, энергоэффективное решение для ИК‑связи по стандарту IrDA. Его компактные размеры, низкое потребление и совместимость с массовыми технологиями монтажа делают его идеальным выбором для потребительской и промышленной электроники.
