О разделе «Оборудование мастерских»

Оборудование мастерских — всё, чем работают с электроникой: паяльное оборудование, измерительные приборы, ручной инструмент, антистатическая защита, химия и хранение компонентов. В разделе каталога «ТМ Электроникс» более 170 000 позиций — от одной отвёртки или щупа до оснащения ремонтного участка целиком. Покупают здесь и сервисные центры, и монтажные участки, и радиолюбители: заказать можно от одной штуки, без минимальной партии.

Что входит в раздел

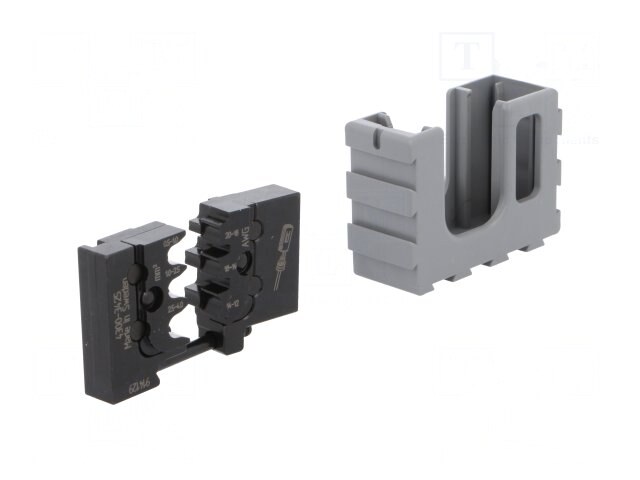

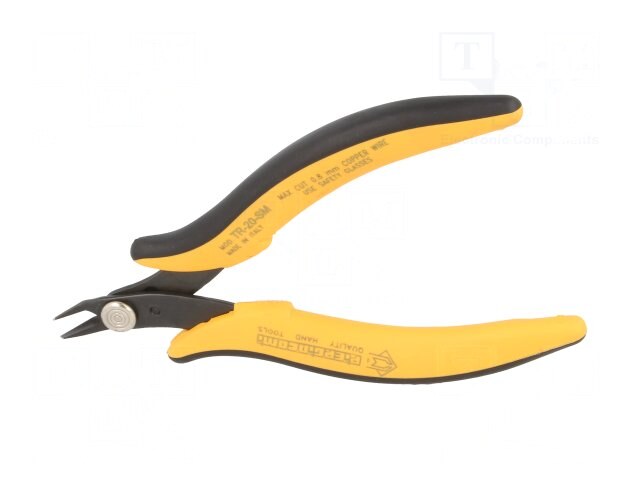

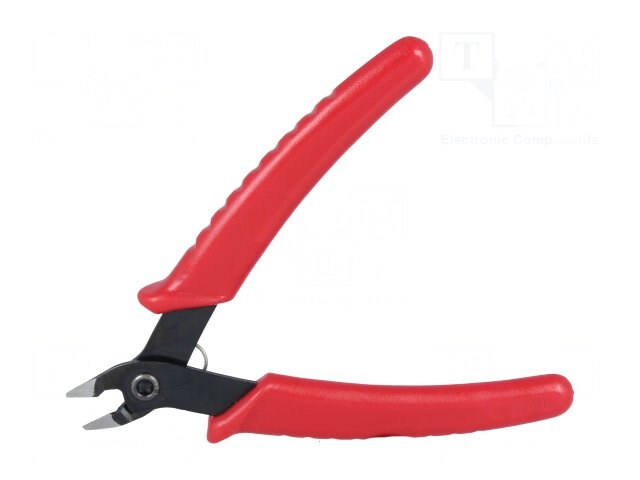

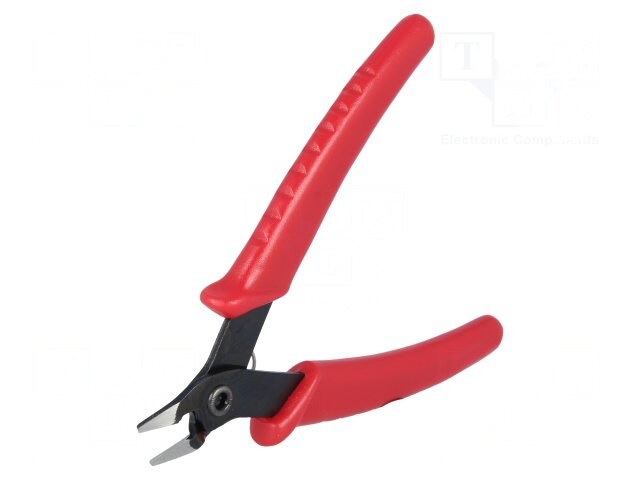

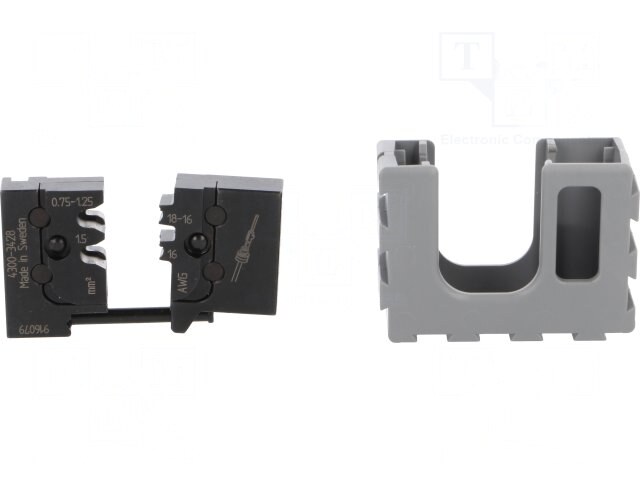

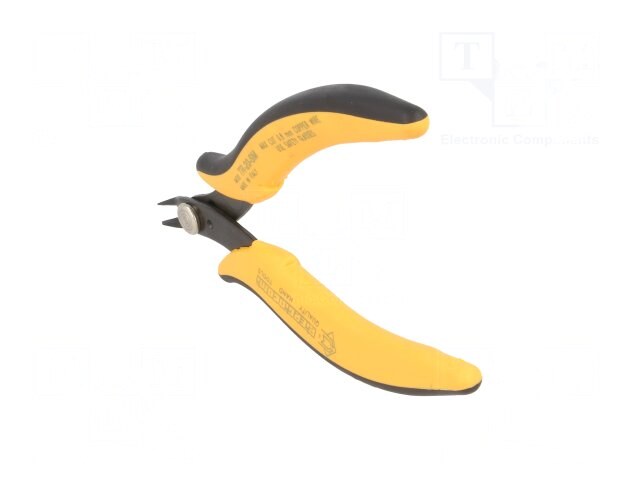

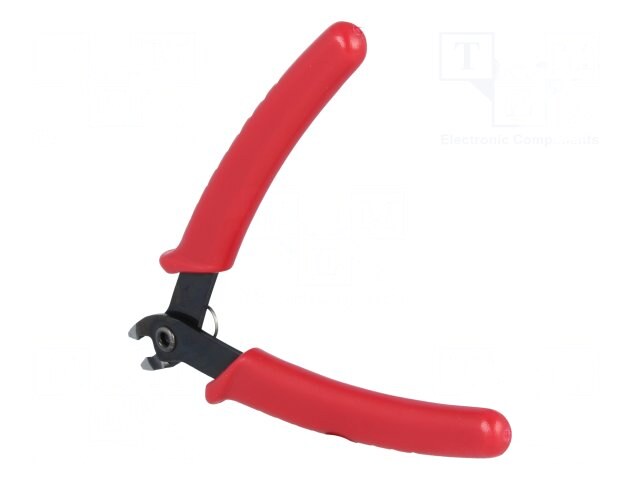

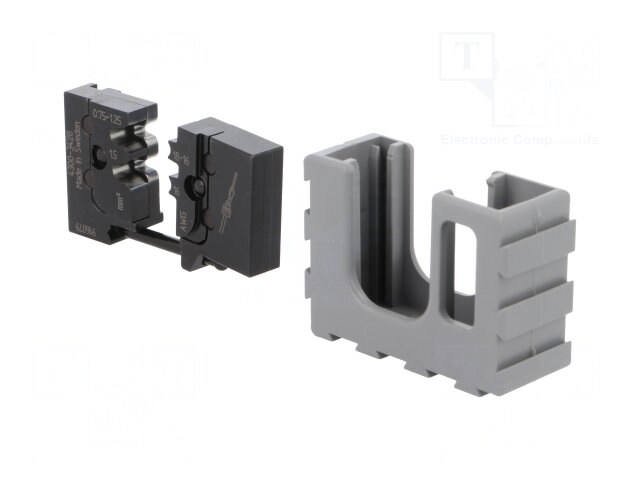

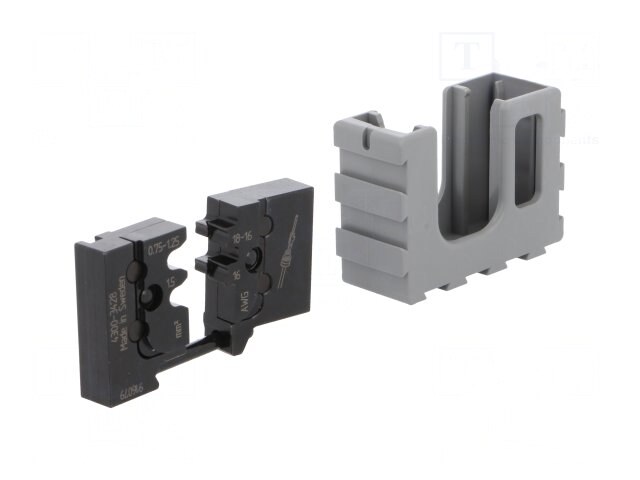

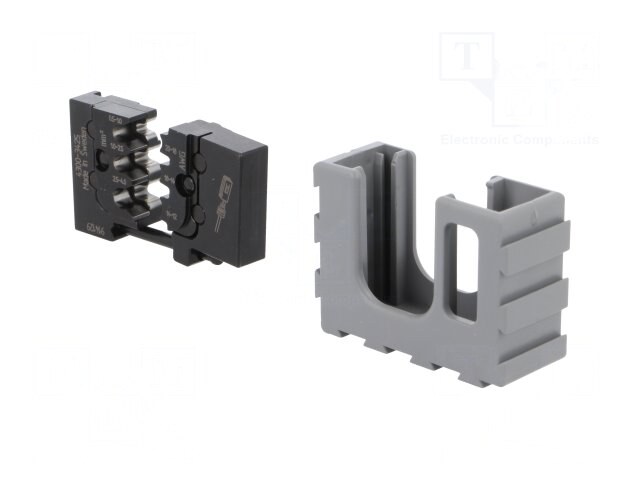

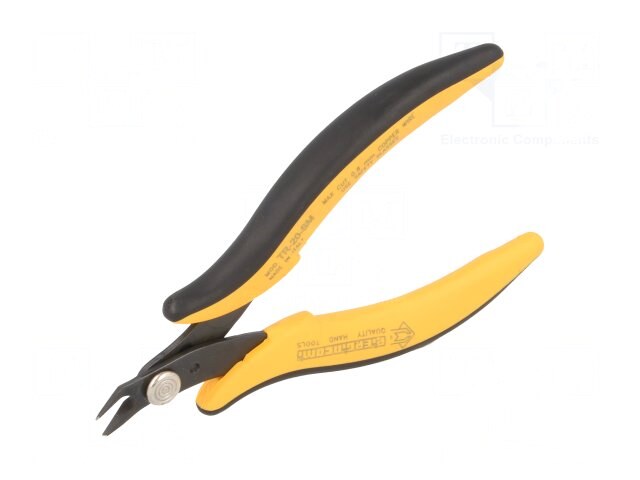

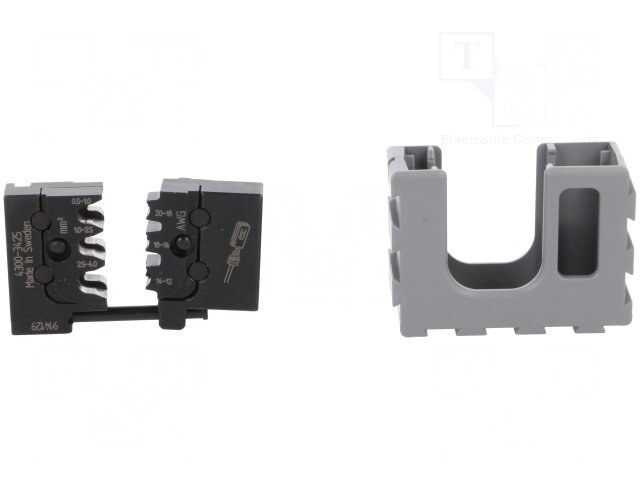

Инструменты — отвёртки, ключи, бокорезы и пинцеты, съёмники изоляции, обжимные клещи, свёрла;

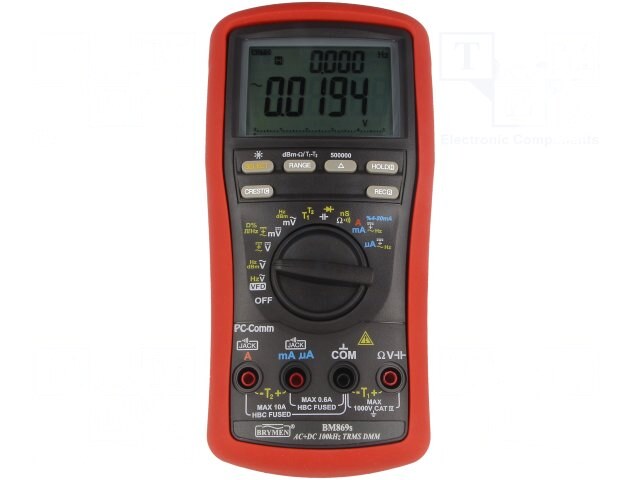

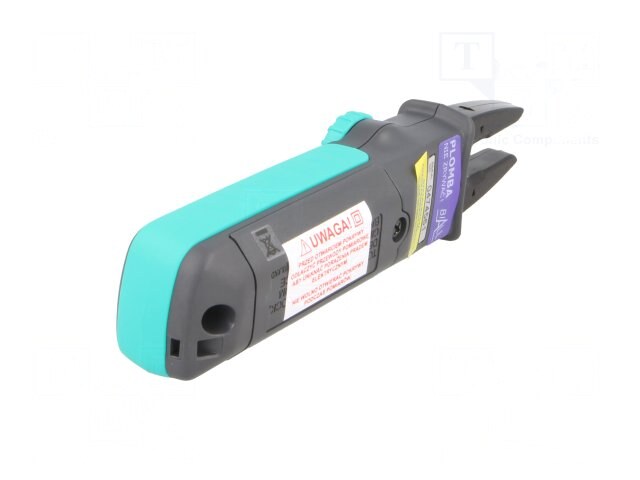

Измерительная аппаратура — мультиметры, панельные измерители, термометры, источники питания;

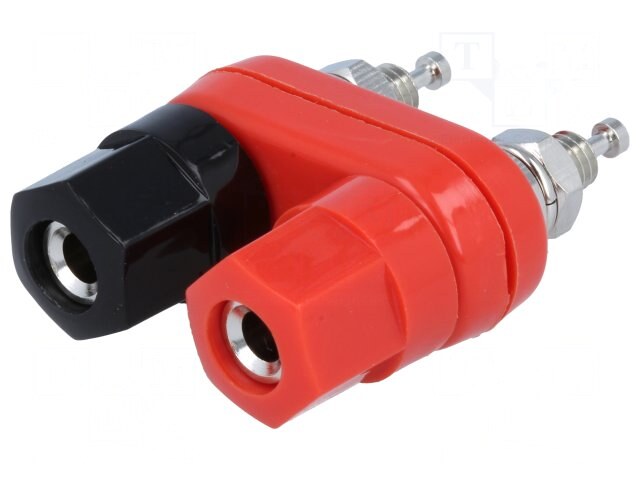

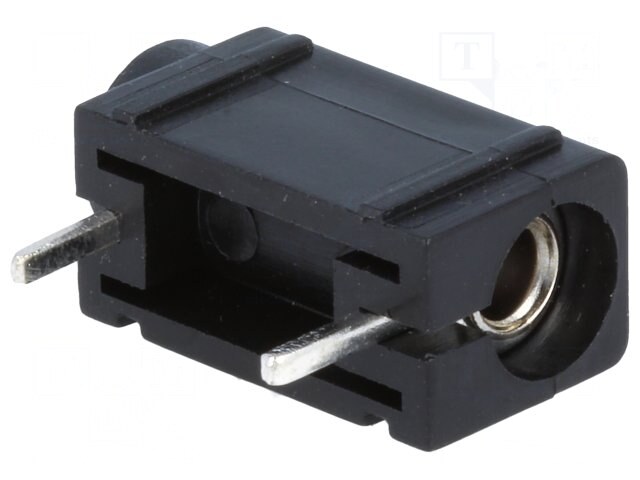

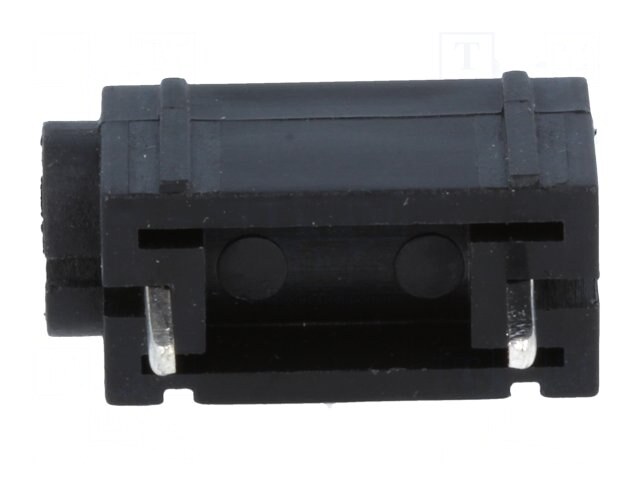

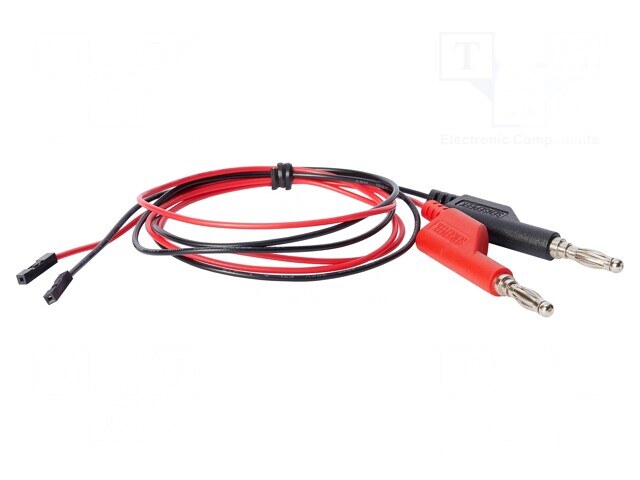

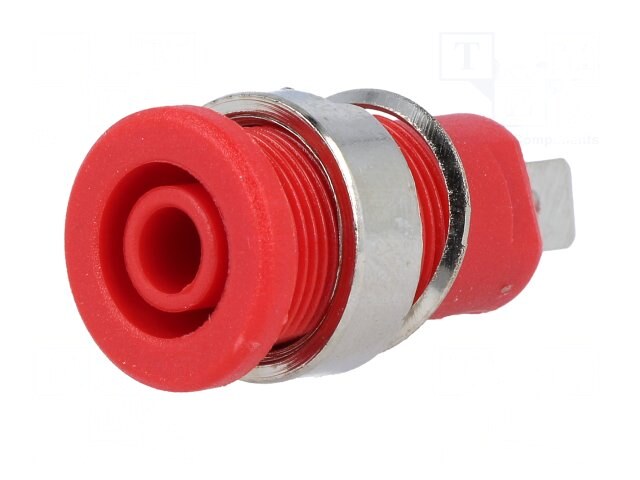

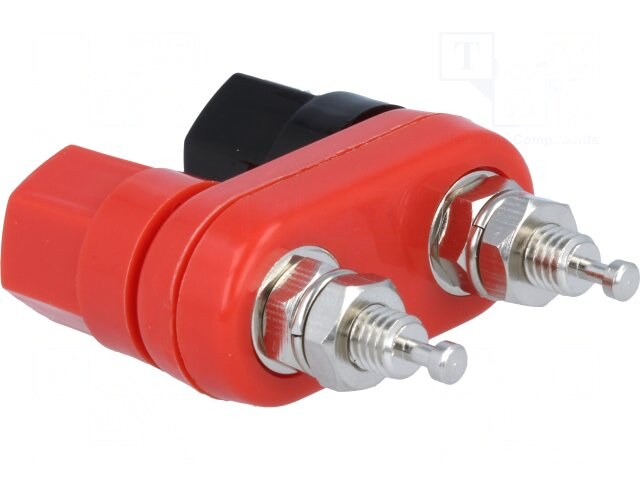

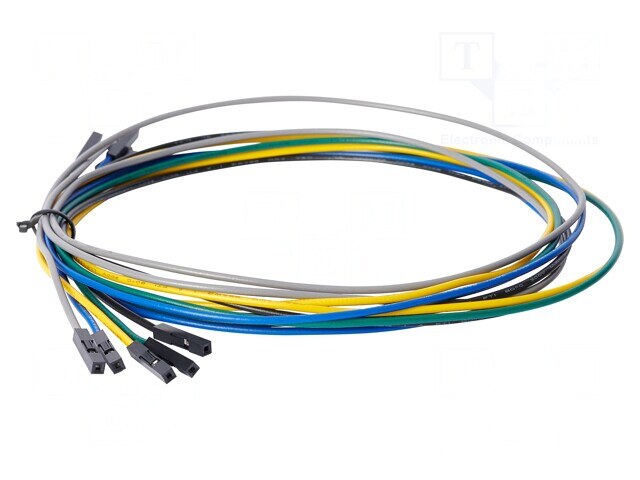

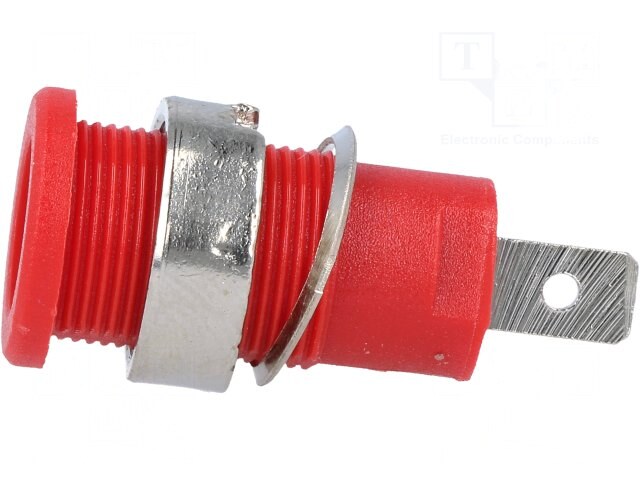

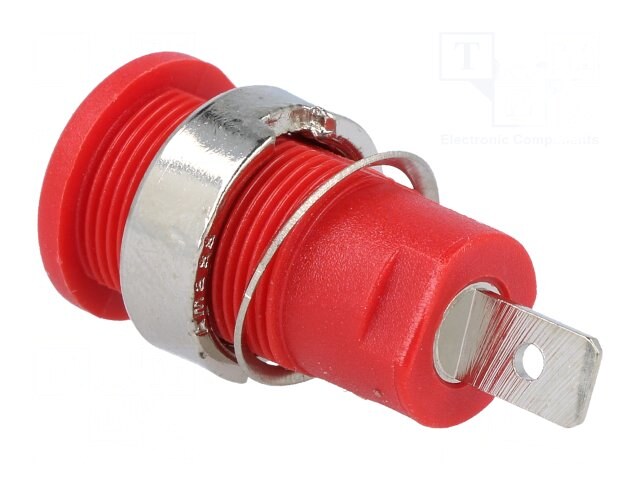

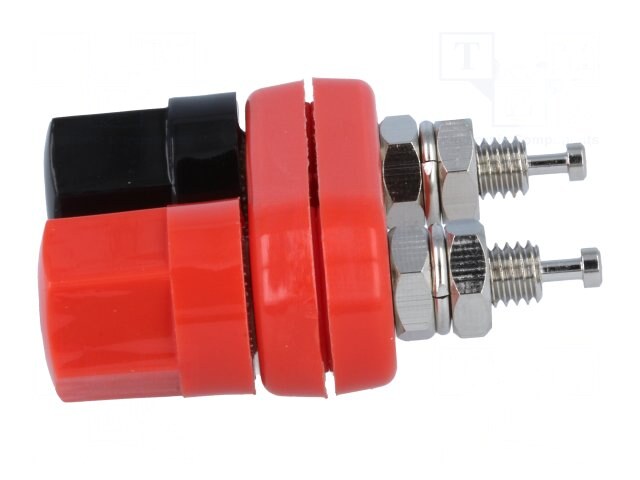

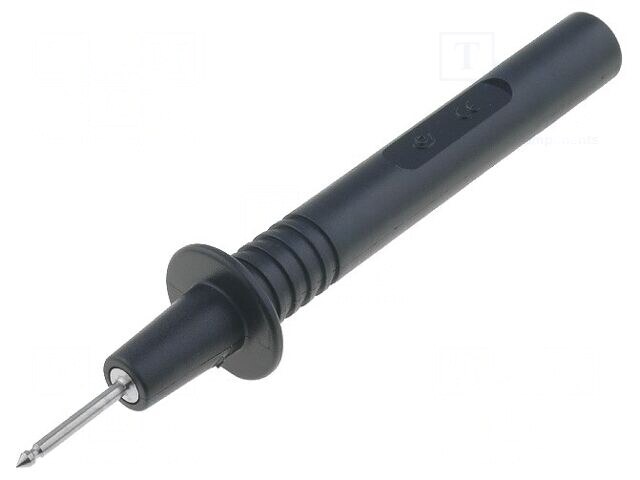

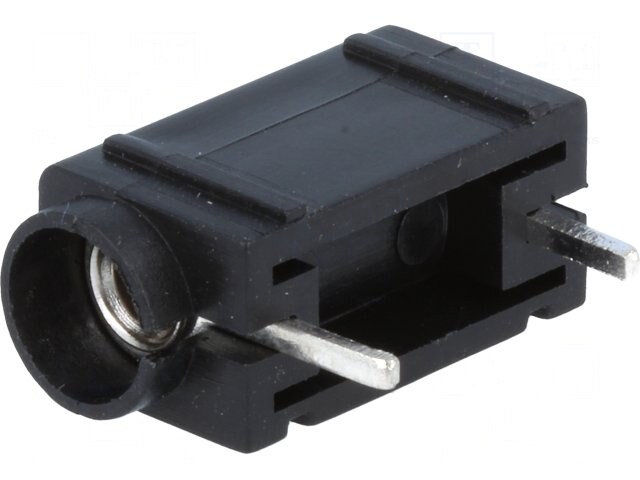

Измерительные аксессуары — щупы, зажимы, «бананы», тестовые иглы, измерительные провода;
Паяльное и сварочное оборудование — паяльники и станции, жала, припой, флюсы, дозирующие иглы;

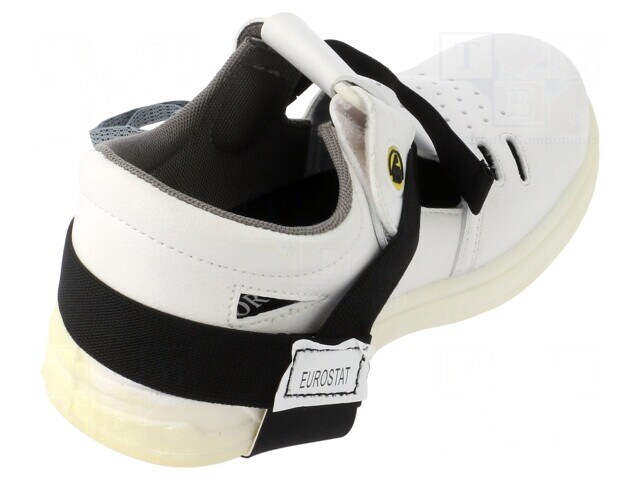

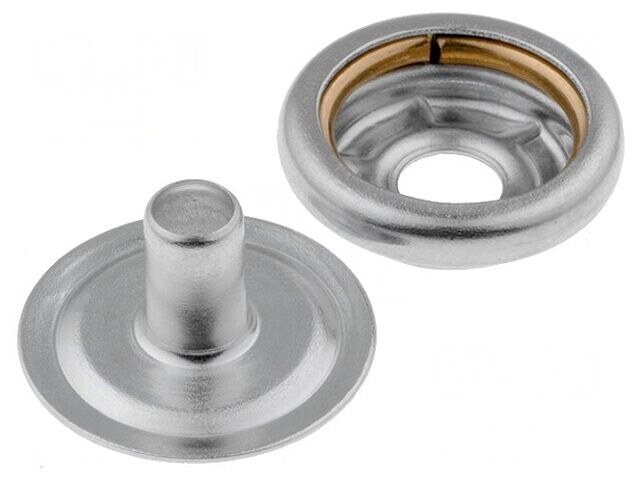

Антистатика — браслеты, коврики, ESD-пакеты и тара для плат;

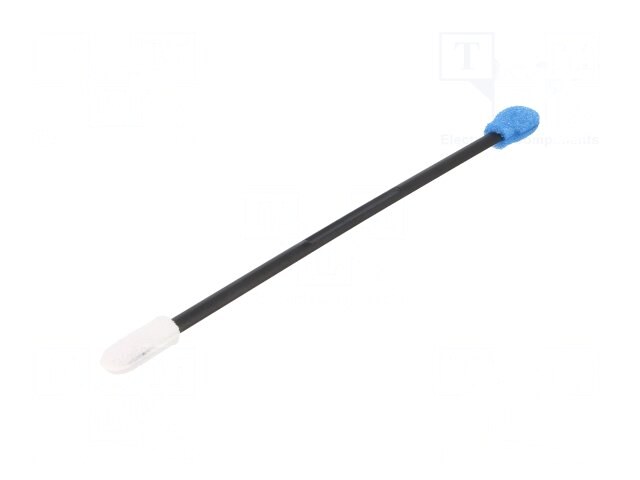

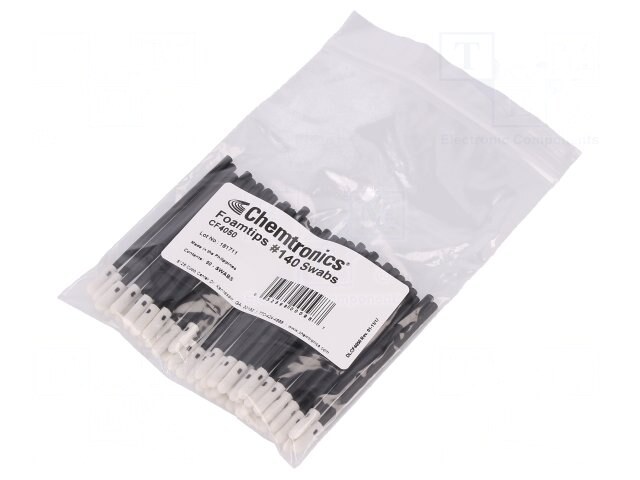

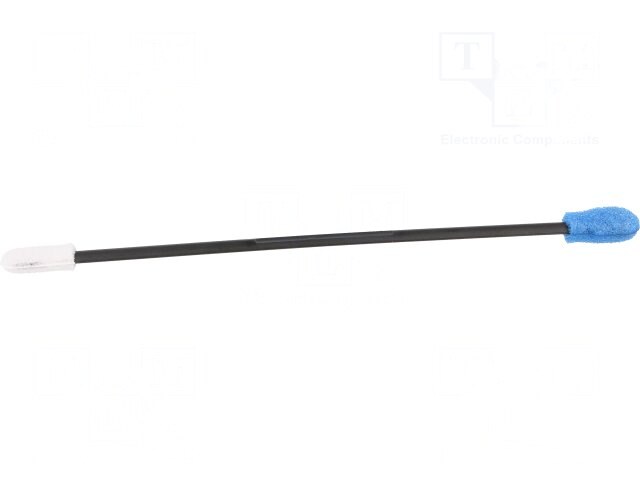

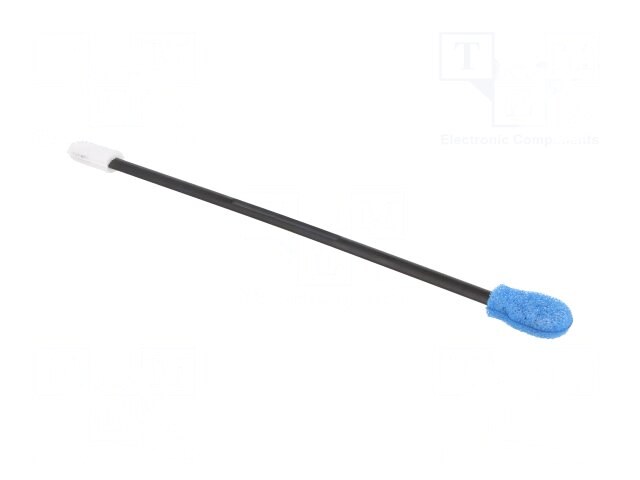

Химические препараты — отмывочные жидкости, смазки, лаки, чистящие палочки;

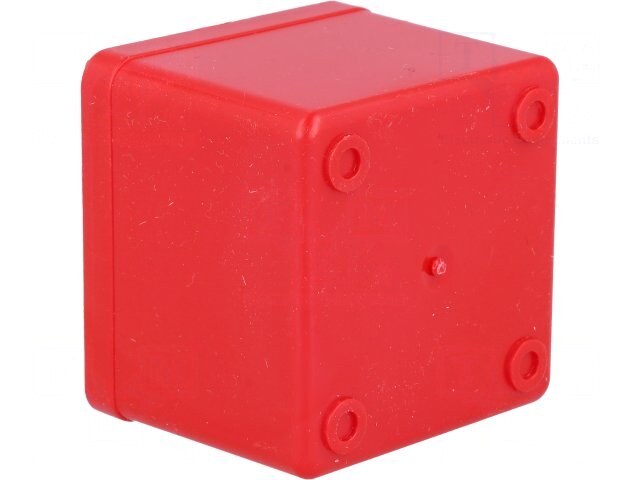

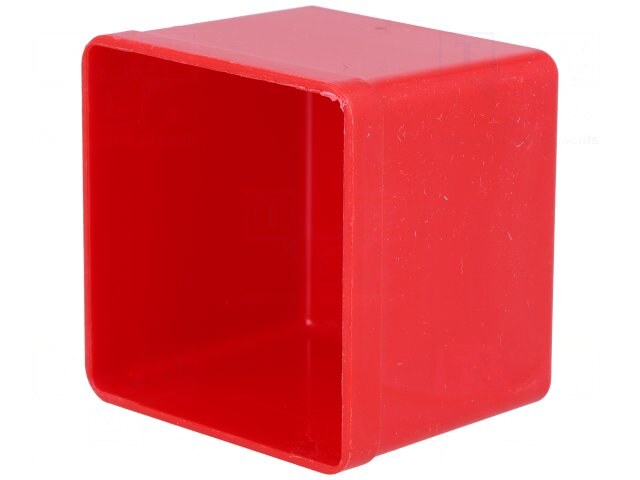

Технология хранения — ящики, кассетницы, контейнеры для мелких компонентов;

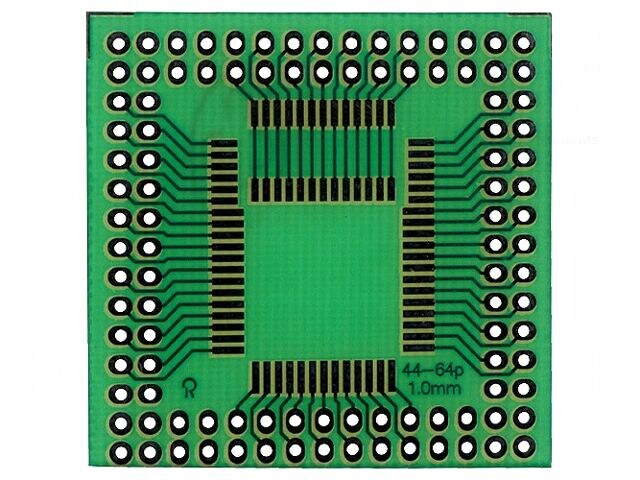

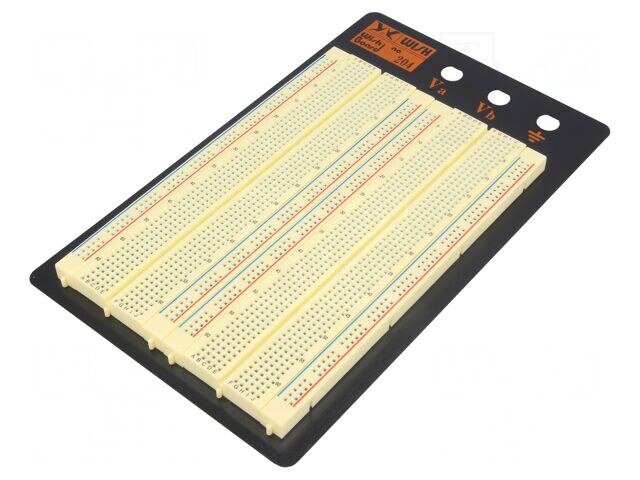

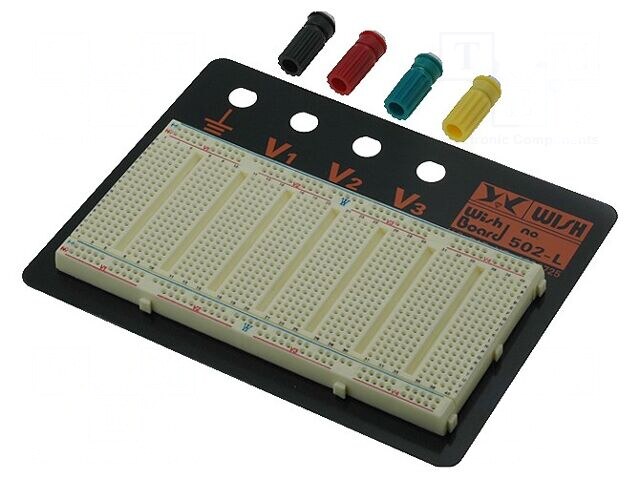

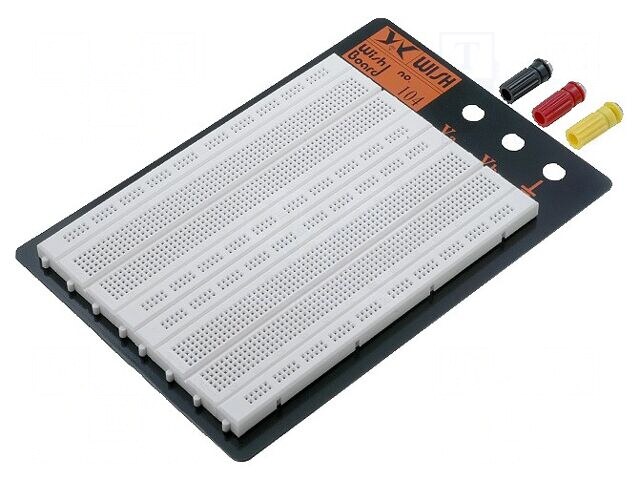

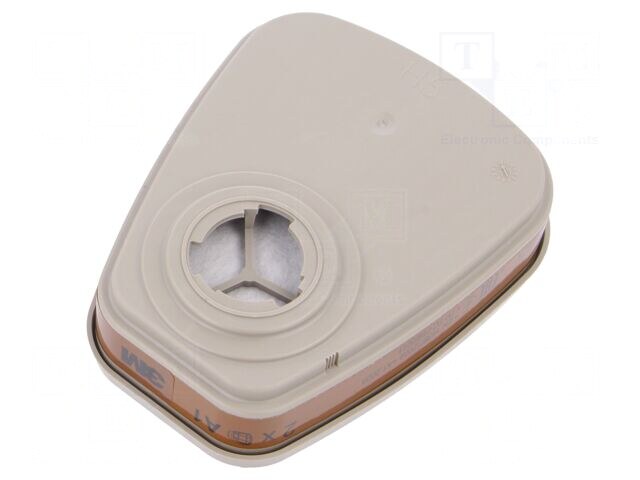

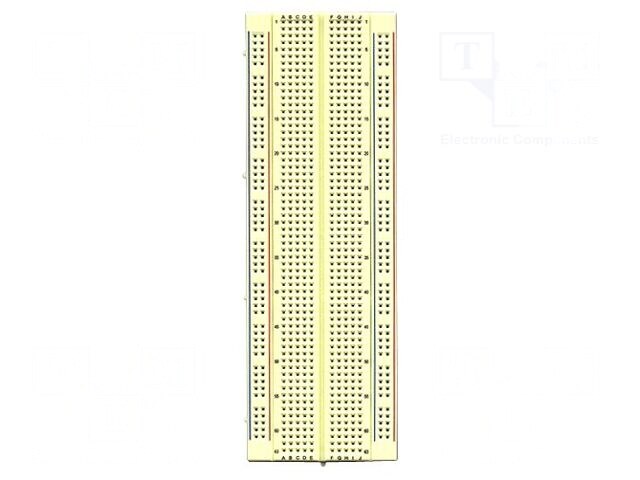

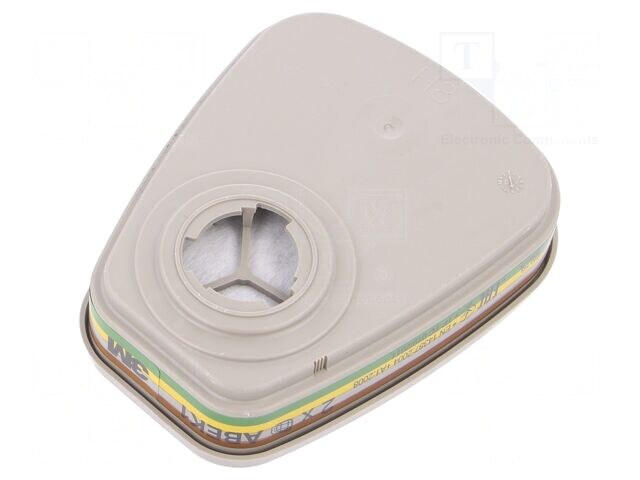

Безопасность и гигиена труда, построение прототипов, оборудование для чистых помещений.

Цифровой измеритель температуры с ЖК-дисплеем и термопарой — Цифровой термометр DM-301 с диапазоном −50…+1300 °C — контроль температуры жала, радиатора или корпуса прибора

Как собрать рабочее место

Паяльная станция под вашу работу. Для плат с SMD нужна станция с регулировкой температуры и сменными жалами; для разъёмов и толстых проводов — мощный паяльник. Отдельно проверьте, есть ли в продаже жала нужной формы: они расходники.

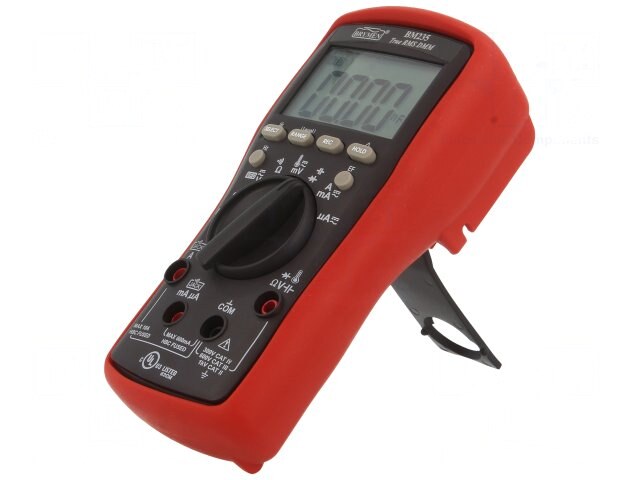

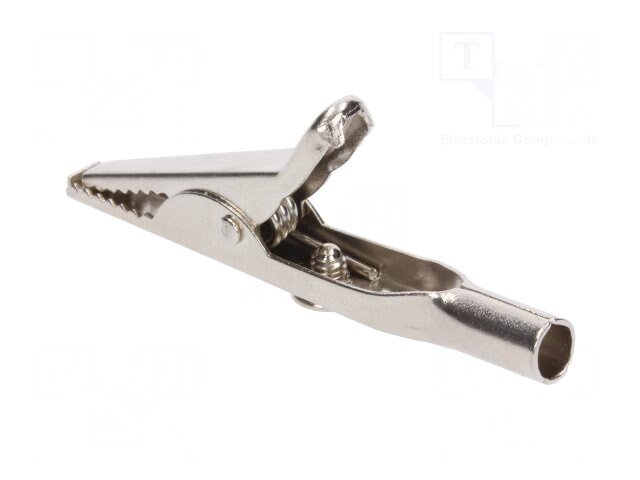

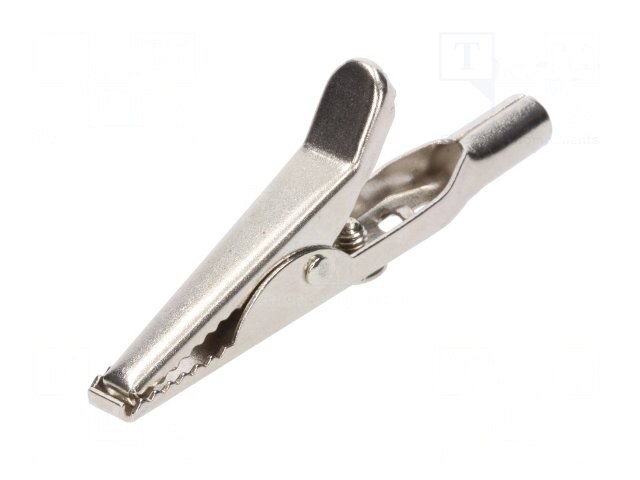

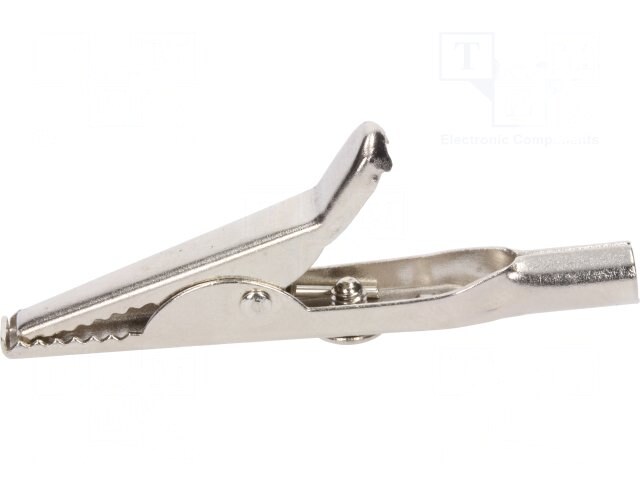

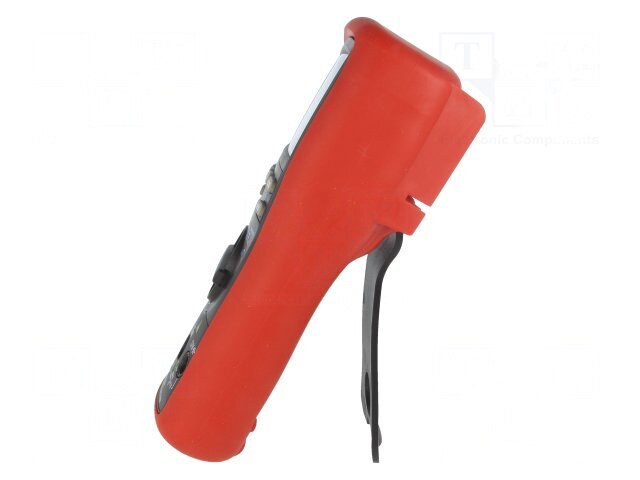

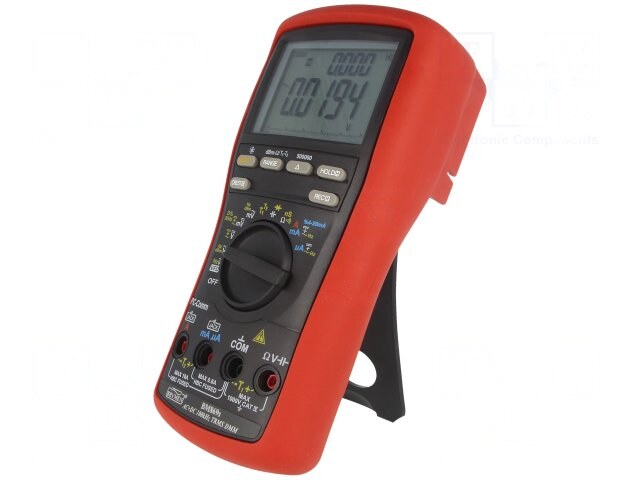

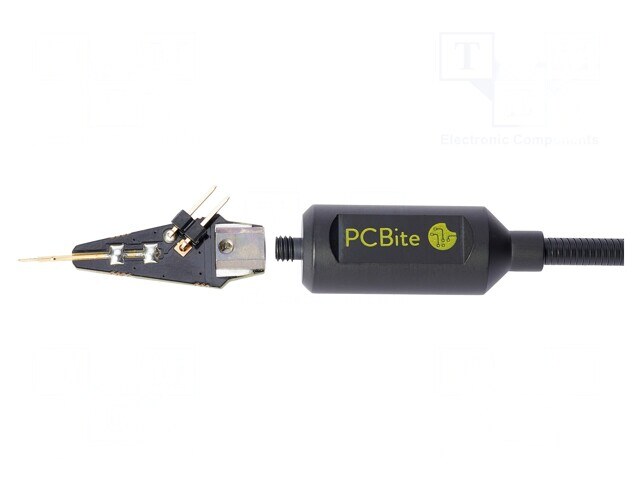

Измерение. Мультиметр закрывает 90 % задач, но к нему сразу берут щупы с запасом: тонкие иглы для микросхем, зажимы «крокодил» для питания, «бананы» для стенда.

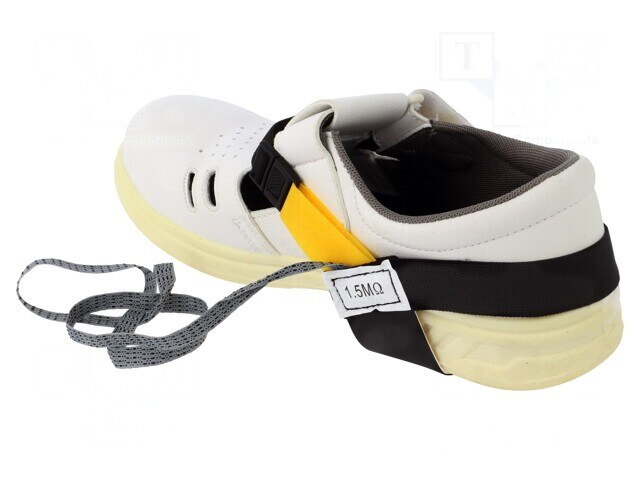

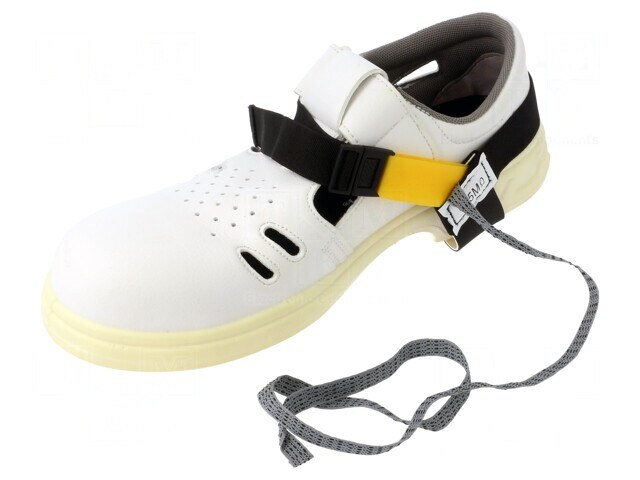

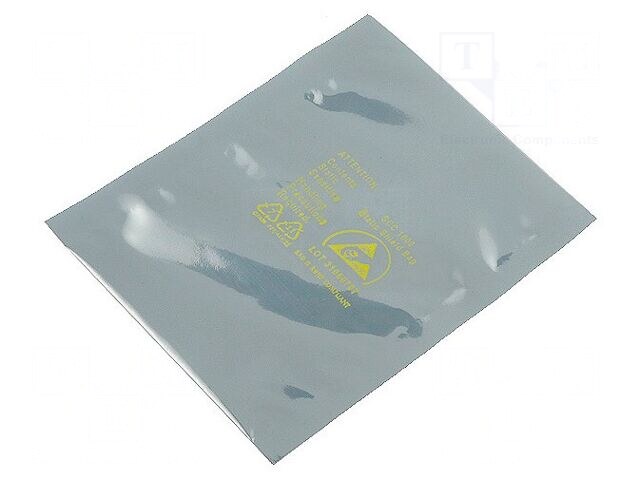

Антистатика. Микросхемы и модули выходят из строя от разряда, которого человек не чувствует. Минимум — заземляющий браслет и коврик, для хранения и пересылки плат — ESD-пакеты.
Химия и отмывка. После пайки флюс снимают отмывочной жидкостью: остатки со временем дают утечки и коррозию дорожек. Для разъёмов пригодятся контактная смазка и очиститель.

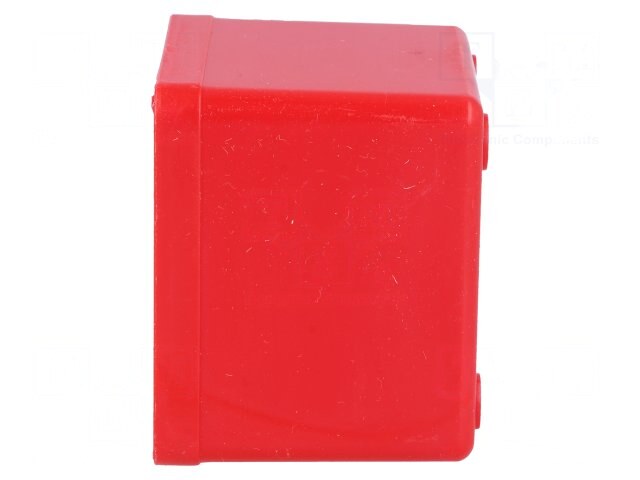

Хранение. Разложенные по кассетницам компоненты экономят больше времени, чем кажется: резисторы и конденсаторы одного номинала иначе теряются в общей коробке.

Что чем измеряют

Задача	Чем делают	На что смотреть при выборе

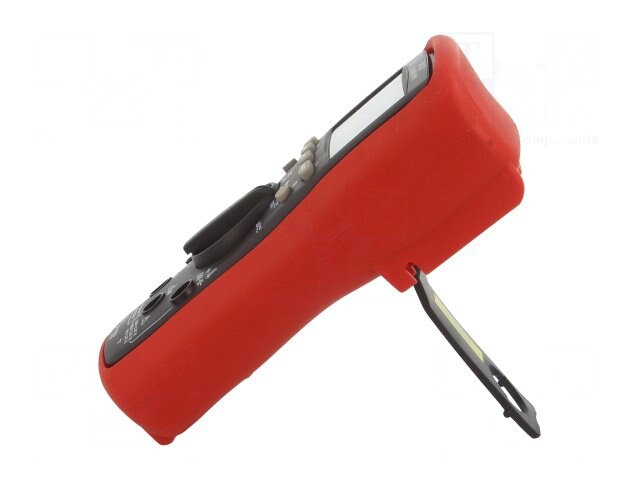

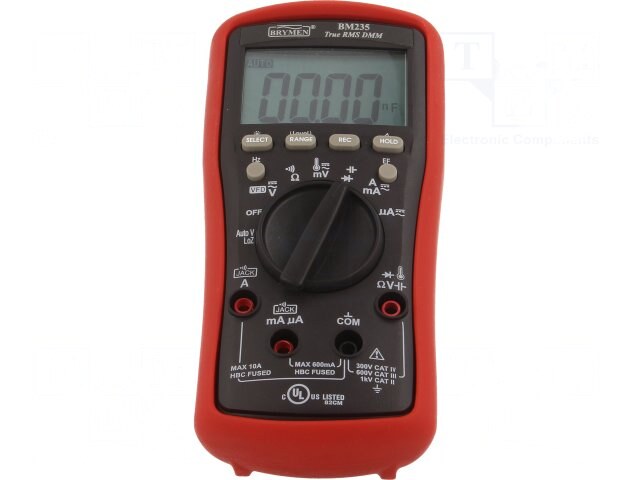

Напряжение, ток, сопротивление	Мультиметр	Разрядность, категория безопасности, режим прозвонки
Температура жала и узлов	Термометр с термопарой	Диапазон, тип термопары, скорость отклика
Подключение к плате	Щупы, иглы, зажимы	Диаметр иглы, ток зажима, качество изоляции
Пайка и демонтаж	Паяльник, станция, фен	Мощность, стабилизация температуры, выбор жал
Защита от статики	Браслет, коврик, ESD-тара	Сопротивление утечки, размер, наличие заземления
Отмывка и защита платы	Химические препараты	Совместимость с материалами, скорость испарения

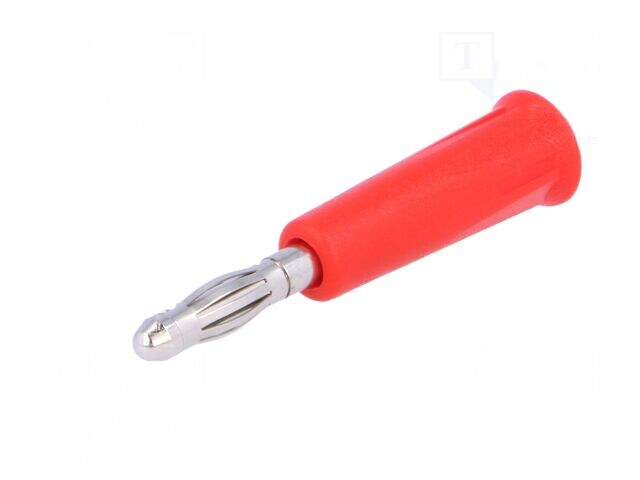

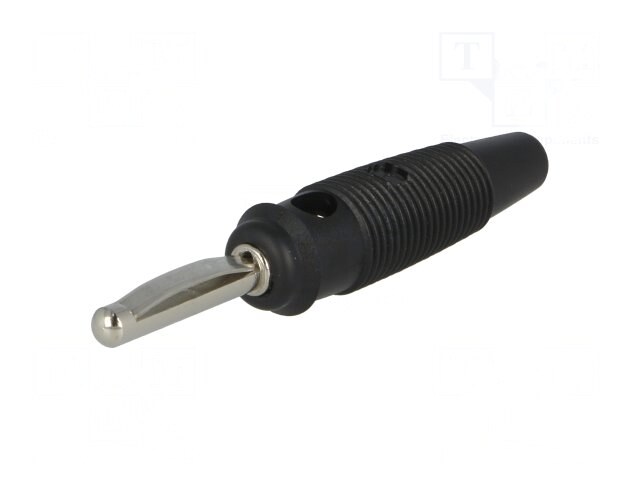

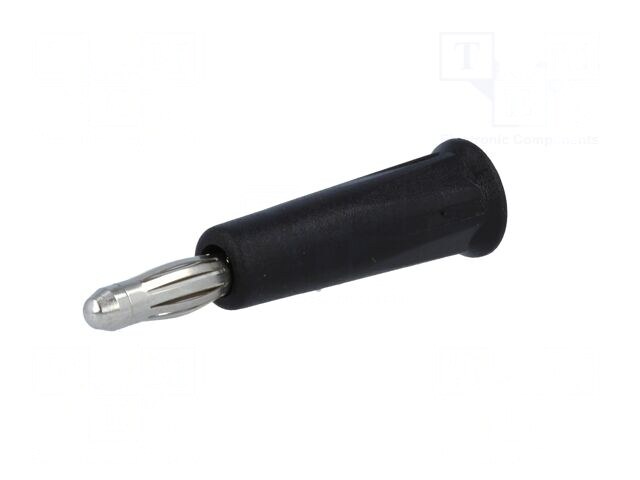

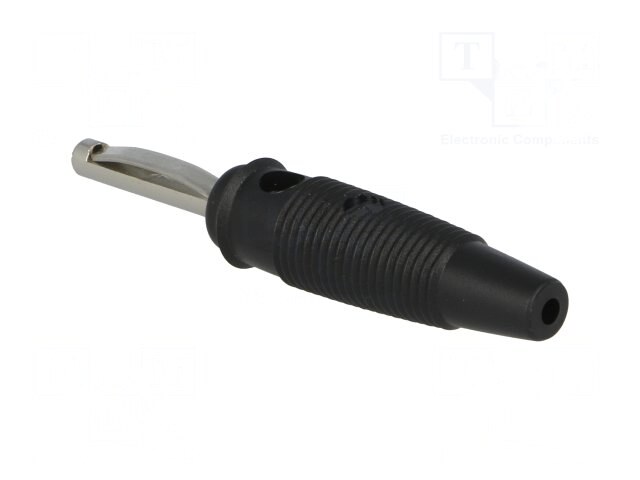

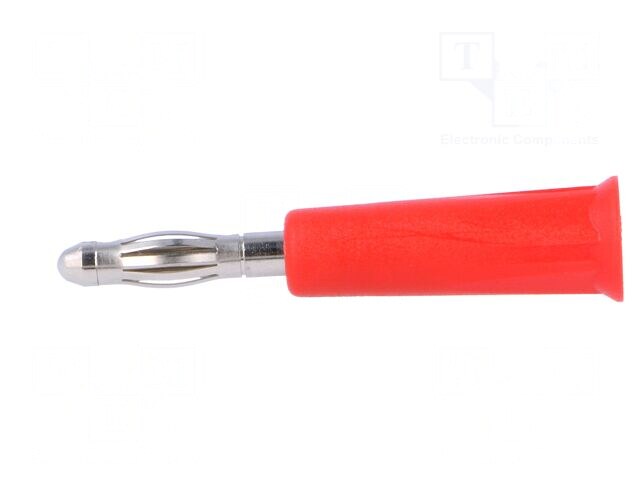

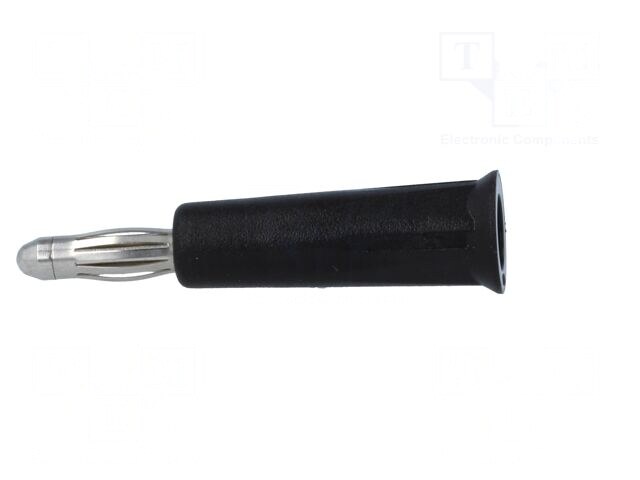

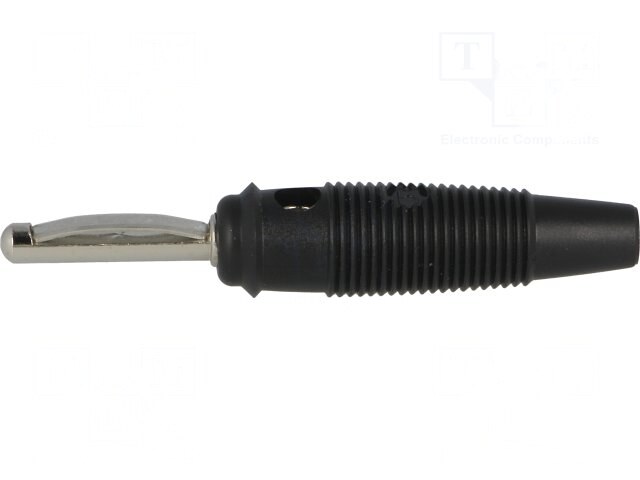

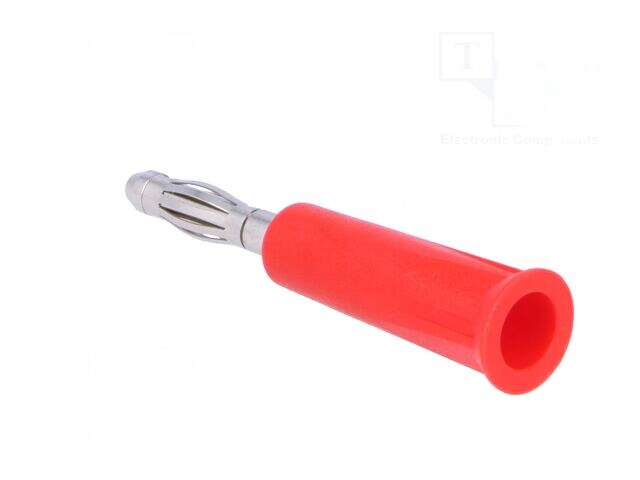

Штекер банан 4 мм для измерительных проводов — Штекер «банан» 4 мм POM-1825-2 (POMONA), 15 А — им собирают измерительные провода под свой стенд

Производители

В разделе представлены инструмент и оснастка GEDORE, STAHLWILLE, KING TONY, NEO TOOLS, ALPEN-MAYKESTAG, измерительные приборы и аксессуары LUMEL, POMONA, INGUN, STÄUBLI, антистатика EUROSTAT, химия CHEMTRONICS. Инструмент идёт в заводской упаковке, расходники — поштучно и наборами.

Вопросы и ответы

Какой паяльник взять для работы с платами?

Для монтажа и ремонта плат — паяльник или станцию с регулировкой температуры и мощностью около 60 Вт. Главное не сама мощность, а стабилизация: жало не должно остывать при касании крупной площадки. Для разъёмов и проводов сечением от 2,5 мм² нужен отдельный мощный инструмент.

Обязательно ли отмывать флюс?

Активные флюсы — обязательно: их остатки со временем вызывают коррозию дорожек и утечки между контактами. Флюсы категории no-clean допускают эксплуатацию без отмывки, но и их удаляют, если плата работает во влажной среде или рядом с высокоомными цепями.

Нужен ли антистатический браслет, если паяю дома?

Да, если в работе микроконтроллеры, память, MOSFET и радиомодули. Разряд в несколько киловольт человек не ощущает, а кристалл он повреждает — часто не сразу, а «подламывает», и прибор выходит из строя позже.

Можно ли купить одно жало или один щуп?

Да, расходники и аксессуары продаются поштучно. Минимальная партия и кратность указаны в карточке товара.

Не нашли нужный инструмент? Напишите менеджеру модель или пришлите фото детали, которую нужно снять или обжать, — подберём инструмент и расходники к нему.
